一种钢筋混凝土排水管制造混凝土养护装置的制作方法

本技术涉及钢筋混凝土排水管养护，具体为一种钢筋混凝土排水管制造混凝土养护装置。

背景技术：

1、钢筋混凝土排水管的养护是确保其物理力学性能和耐久性的重要环节，在养护期间，需要定期给钢筋混凝土排水管喷水，以保持其湿润状态。

2、中国专利公开了一种钢筋混凝土排水管用养护喷淋车，公开号为cn216465280u，包括车体，所述车体的顶部设置有角度调节机构，所述车体的顶部设置有储水箱，所述角度调节机构的顶部设置有喷淋机构，所述角度调节机构包括仓体，所述仓体的左侧插接有一端贯穿并延伸到内部的旋转杆。该钢筋混凝土排水管用养护喷淋车，通过设置角度调节机构，可以稳定的对喷淋角度进行调节，如此，本装置具有调节角度稳定性好的优点，在对钢筋混凝土排水管进行喷淋时，可以方便快速的对喷淋角度进行调节，并且调节完成后稳定性好，减少了固定不牢固容易导致喷淋角度产生改变，需要工作人员对喷淋角度再次进行调节的情况发生，省时又省力，提高了喷淋的效率。

3、但是还是包括以下缺点：装置通过转动旋转杆，控制排水管发生清洗，改变装置的喷淋高度，但是装置不便于调整装置的喷淋面积，使装置的喷淋效率较低。为此，我们提出了一种钢筋混凝土排水管制造混凝土养护装置来解决这个问题。

技术实现思路

1、本实用新型的目的在于提供一种钢筋混凝土排水管制造混凝土养护装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种钢筋混凝土排水管制造混凝土养护装置，包括运输板，所述运输板上方设置有喷洒装置，所述喷洒装置包括喷洒部；

3、所述喷洒部包括水箱、水泵、定位杆、喷淋管、延伸管和定位螺栓，所述水泵底面与水箱顶面固定连接，所述水泵出水管为软管，所述水泵进水管外表面固定贯穿水箱外表面并延伸至水箱内部，所述喷淋管右端面和延伸管右端面均固定贯通连接有喷头，所述定位螺栓底端外表面固定贯穿定位杆顶面并延伸至定位杆下方，所述定位杆底面与喷淋管顶面固定连接；

4、所述运输板上方设置有调节部；

5、所述调节部包括安装座、安装柱和转轴，所述转轴外表面与喷淋管外表面固定连接，所述转轴外表面通过第一轴承座与安装柱内壁转动连接，所述安装柱底面与安装座顶面固定连接。

6、进一步改进在于，所述喷洒部还包括u型杆、软管、挡板和螺杆，所述喷淋管外表面和延伸管外表面均与软管外表面固定贯通连接，所述u型杆顶面通过两个第二轴承座分别与喷淋管底面和延伸管底面转动连接，通过设置u型杆、软管和延伸管，便于提高装置的喷淋效率。

7、进一步改进在于，所述延伸管顶面开设有螺纹槽，所述定位螺栓外表面与螺纹槽内壁相适配，通过设置定位杆和定位螺栓，便于对延伸管进行定位。

8、进一步改进在于，所述螺杆外表面通过密封轴承转动贯穿延伸管外表面并延伸至延伸管内部，所述挡板螺纹套设在螺杆外表面，所述挡板外表面与延伸管内壁滑动连接，通过设置挡板和螺杆，便于调整延伸管内部与软管连通空间大小，调整水体的喷淋宽度。

9、进一步改进在于，所述调节部还包括齿轮、第一电机、齿环、第二电机、蜗杆和蜗轮，所述第二电机外表面与安装柱外表面固定连接，所述蜗杆底面与第二电机输出轴顶面固定连接，所述蜗轮固定套设在前方转轴外表面，通过设置第二电机、蜗轮和蜗杆，便于调整喷淋管的俯仰角。

10、进一步改进在于，所述运输板顶面开设有环形槽，所述安装座底端外表面延伸至环形槽内部并与环形槽内壁滑动连接，通过设置安装座，便于改变水体的喷洒角度。

11、进一步改进在于，所述第一电机底面与运输板顶面固定连接，所述齿轮固定套设在第一电机输出轴外表面，所述齿环固定套设在安装座外表面，通过设置第一电机、齿轮和齿环，便于驱动安装座旋转。

12、与现有技术相比，本实用新型的有益效果是：该钢筋混凝土排水管制造混凝土养护装置，通过设置水箱、水泵、定位杆、喷淋管、喷头、定位螺栓、u型杆、软管、挡板、螺杆和延伸管，通过转动定位螺栓，便于对延伸管进行定位，转动螺杆，调整挡板的位置，改变延伸管内部与软管连通空间大小，启动水泵，使水体向右喷出，利用软管和延伸管，扩大钢筋混凝土管养护喷淋效率；通过设置安装座、安装柱、第二电机、蜗杆、转轴和蜗轮，启动第二电机，使蜗杆驱动蜗轮转动，改变延伸管的俯仰角，改变水体的喷淋高度；通过设置齿轮、第一电机和齿环，启动第一电机，驱动安装座和喷淋管旋转，改变水体喷射方向。

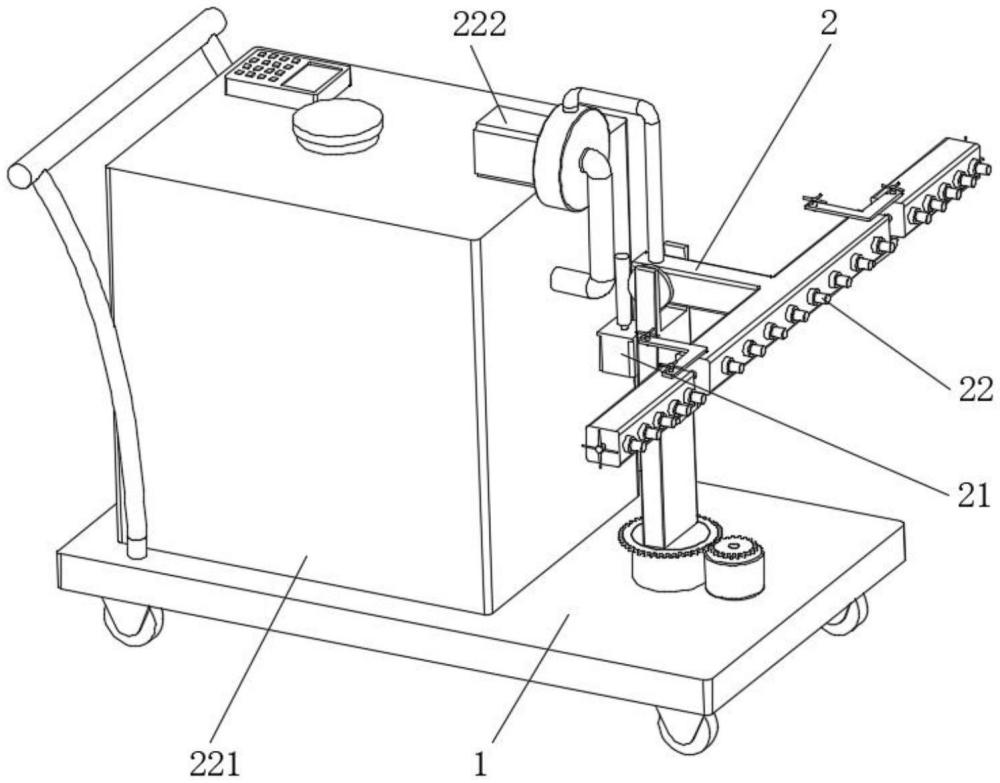

1.一种钢筋混凝土排水管制造混凝土养护装置，包括运输板(1)，其特征在于：所述运输板(1)上方设置有喷洒装置(2)，所述喷洒装置(2)包括喷洒部(22)；

2.根据权利要求1所述的一种钢筋混凝土排水管制造混凝土养护装置，其特征在于：所述喷洒部(22)还包括u型杆(227)、软管(228)、挡板(229)和螺杆(220)，所述喷淋管(224)外表面和延伸管(201)外表面均与软管(228)外表面固定贯通连接，所述u型杆(227)顶面通过两个第二轴承座分别与喷淋管(224)底面和延伸管(201)底面转动连接。

3.根据权利要求2所述的一种钢筋混凝土排水管制造混凝土养护装置，其特征在于：所述延伸管(201)顶面开设有螺纹槽，所述定位螺栓(226)外表面与螺纹槽内壁相适配。

4.根据权利要求2所述的一种钢筋混凝土排水管制造混凝土养护装置，其特征在于：所述螺杆(220)外表面通过密封轴承转动贯穿延伸管(201)外表面并延伸至延伸管(201)内部，所述挡板(229)螺纹套设在螺杆(220)外表面，所述挡板(229)外表面与延伸管(201)内壁滑动连接。

5.根据权利要求1所述的一种钢筋混凝土排水管制造混凝土养护装置，其特征在于：所述调节部(21)还包括齿轮(211)、第一电机(212)、齿环(214)、第二电机(216)、蜗杆(217)和蜗轮(219)，所述第二电机(216)外表面与安装柱(215)外表面固定连接，所述蜗杆(217)底面与第二电机(216)输出轴顶面固定连接，所述蜗轮(219)固定套设在前方转轴(218)外表面。

6.根据权利要求5所述的一种钢筋混凝土排水管制造混凝土养护装置，其特征在于：所述运输板(1)顶面开设有环形槽，所述安装座(213)底端外表面延伸至环形槽内部并与环形槽内壁滑动连接。

7.根据权利要求5所述的一种钢筋混凝土排水管制造混凝土养护装置，其特征在于：所述第一电机(212)底面与运输板(1)顶面固定连接，所述齿轮(211)固定套设在第一电机(212)输出轴外表面，所述齿环(214)固定套设在安装座(213)外表面。
