一种市政工程施工围栏的制作方法

本申请涉及施工围栏，尤其是涉及一种市政工程施工围栏。

背景技术：

1、市政工程施工围栏是保障施工安全和行人通行的重要设施。目前，市场上常见的施工围栏主要包括金属护栏、塑料水马、混凝土隔离墩等类型。随着城市化进程加快，施工围栏的需求量逐年增加，同时对围栏的便携性、稳定性和环保性提出了更高要求。

2、市政工程施工围栏需有效隔离施工区域与外界，防止行人、非机动车误入施工范围引发安全事故，同时抵御轻微外力撞击，避免围栏倾倒或破损导致防护失效，现有装置不能适应市政施工常伴随的分段施工、动态调整的特点，传统施工围栏无法根据施工范围调整尺寸，若施工区域临时变更，围栏需重新砌筑，容易造成工期延长的问题。

技术实现思路

1、本申请的目的是提供一种市政工程施工围栏，具备快速装配等优点，解决了现有装置不能适应市政施工常伴随的分段施工、动态调整特点，传统施工围栏无法根据施工范围调整尺寸，若施工区域临时变更，围栏需重新砌筑，容易造成工期延长的问题。

2、本申请提供的一种市政工程施工围栏采用如下的技术方案：包括两个立柱，两个所述立柱之间设有主面板，所述主面板的外表面开设有两个卡槽，所述主面板的外表面固定连接有四个连接板，每个所述立柱的外表面均固定连接有两个连接块，每个所述连接块的外表面均开设有t型滑槽，每个所述t型滑槽的内壁均与对应的连接块滑动连接，每个所述立柱的外表面均固定连接有连接柱，每个所述连接柱的内壁均滑动连接有连接杆，每个所述连接杆靠近对应卡槽的一端均固定连接有插块，每个所述插块的外表面均与对应的卡槽卡接，每个所述连接杆的外表面均套接有第二弹簧，每个所述第二弹簧靠近对应立柱的一端均与对应的连接杆固定连接，另一端均与对应的连接柱固定连接。

3、通过采用上述技术方案，首先将主面板两侧的四个连接板放置在对应的连接块上方，并对准对应的t型滑槽，然后沿t型滑槽的纵向推动主面板，直至主面板移动到预设安装位置，在此过程中，主面板会挤压对应的插块使其推动对应的连接杆水平沿着对应的连接柱水平滑入，此时第二弹簧会被压缩，直至主面板到达指定位置，此时卡槽会与对应的插块在同一中轴线上，第二弹簧会在其回弹力的作用下推动对应的插块插入对应的卡槽内，如需拆卸或更换主面板，只需拉动连接杆，使插块脱离卡槽，然后沿t型滑槽反向推动主面板，即可将主面板与立柱分离，操作高效且不损伤组件，进而能够缩短围栏搭建时间，尤其适合市政工程中快速围蔽、快速拆除的临时施工需求，t型滑槽与连接板的配合限制了主面板的纵向位移，防止主面板脱落，第二弹簧提供的持续顶紧力使插块与卡槽紧密卡接，避免主面板横向晃动。

4、优选的，每个所述连接杆的外表面均与对应的立柱滑动连接，每个所述连接杆远离对应插块的一端均固定连接有拉块。

5、通过采用上述技术方案，连接杆同时与连接柱和立柱接触，分散了第二弹簧的弹性力及外力对单个连接点的负荷，减少连接杆变形风险，延长组件使用寿命，拉块的设置能增大手部与部件的接触面积，使施工人员更省力地拉动连接杆。

6、优选的，所述每个所述立柱的底端均固定连接有底座，每个所述底座的内壁均插接有若干固定螺栓。

7、通过采用上述技术方案，底座的设置使得围栏无须破坏地面基础即可进行安装，通过固定螺栓将底座与地面连接，在需要安装围栏时，只需将底座放置在指定位置，拧紧固定螺栓即可，而在需要拆卸或移位时，松开固定螺栓就能快速将围栏搬走，适用于市政道路施工、临时交通引导等需要频繁移动围栏的场景。

8、优选的，所述主面板的外表面固定连接有连接架，所述连接架的内壁固定连接有网格板。

9、通过采用上述技术方案，连接架和网格板与主面板之间相互配合，形成一个整体结构，有效增强围栏的稳定性，使其在遇到大风、外力冲撞等情况时，不易发生倒塌或变形。

10、优选的，其中两个所述连接块的内部均开设有安装槽，每个所述安装槽的内壁均插接有插板，每个所述插板的外表面均开设有插孔。

11、通过采用上述技术方案，带有安装槽的连接块均设置在对应立柱的上方，通过将插板沿着对应的安装槽水平插入即可使其对主面板进行辅助限位，可辅助抵御纵向撞击力。

12、优选的，每个所述插孔的内壁均插接有插杆，每个所述插杆的外表面均与对应的连接块滑动连接。

13、通过采用上述技术方案，当插板插入安装槽并对准连接块预设孔位后，将插杆穿过连接块的滑动孔与插板的插孔，此时插杆纵向贯穿连接块与插板，形成销钉式固定，直接限制插板沿安装槽的移动，杜绝插板意外脱出的风险。

14、优选的，每个所述插杆的外表面均固定连接有推板，每个所述推板的外表面均与对应的连接块滑动连接。

15、通过采用上述技术方案，推板能够扩大手部接触面积，施工人员可通过推动推板带动插杆沿连接块滑动，在频繁操作时也不易产生手部疲劳，提升拆装效率。

16、优选的，每个所述插杆的底端均固定连接有第一弹簧，每个所述第一弹簧的底端均与对应的连接块固定连接。

17、通过采用上述技术方案，当插杆插入插板的插孔实现锁定后，第一弹簧处于微压缩状态，此时第一弹簧会通过弹力推动插杆，使其保持在插孔内，确保连接块与插板之间的连接稳固，防止插杆意外滑出，增强围栏整体结构的稳定性。

18、综上所述，本申请包括以下至少一种有益技术效果：

19、该一种市政工程施工围栏，通过设置立柱、主面板、连接板、连接块、t型滑槽、连接柱、连接杆、卡槽、第二弹簧、插块等部件，通过将主面板两侧的四个连接板放置在对应的连接块上方，并对准对应的t型滑槽，然后沿t型滑槽的纵向推动主面板，直至主面板移动到预设安装位置，在此过程中，主面板会挤压对应的插块使其推动对应的连接杆水平沿着对应的连接柱水平滑入，此时第二弹簧会被压缩，直至主面板到达指定位置，此时卡槽会与对应的插块在同一中轴线上，第二弹簧会在其回弹力的作用下推动对应的插块插入对应的卡槽内，完成安装，进而达到了此装置能够对围栏进行快速装配的效果。

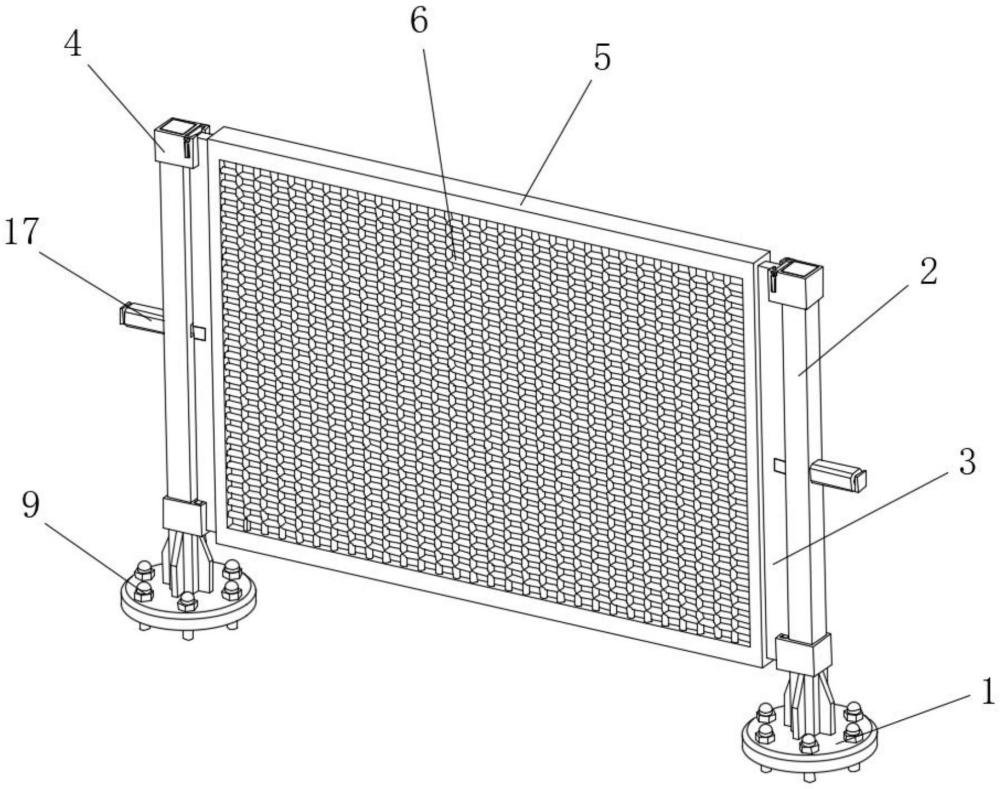

1.一种市政工程施工围栏，包括两个立柱（2），其特征在于：两个所述立柱（2）之间设有主面板（3），所述主面板（3）的外表面开设有两个卡槽（7），所述主面板（3）的外表面固定连接有四个连接板（8），每个所述立柱（2）的外表面均固定连接有两个连接块（4），每个所述连接块（4）的外表面均开设有t型滑槽（10），每个所述t型滑槽（10）的内壁均与对应的连接块（4）滑动连接，每个所述立柱（2）的外表面均固定连接有连接柱（17），每个所述连接柱（17）的内壁均滑动连接有连接杆（18），每个所述连接杆（18）靠近对应卡槽（7）的一端均固定连接有插块（19），每个所述插块（19）的外表面均与对应的卡槽（7）卡接，每个所述连接杆（18）的外表面均套接有第二弹簧（21），每个所述第二弹簧（21）靠近对应立柱（2）的一端均与对应的连接杆（18）固定连接，另一端均与对应的连接柱（17）固定连接。

2.根据权利要求1所述的一种市政工程施工围栏，其特征在于：每个所述连接杆（18）的外表面均与对应的立柱（2）滑动连接，每个所述连接杆（18）远离对应插块（19）的一端均固定连接有拉块（20）。

3.根据权利要求2所述的一种市政工程施工围栏，其特征在于：所述每个所述立柱（2）的底端均固定连接有底座（1），每个所述底座（1）的内壁均插接有若干固定螺栓（9）。

4.根据权利要求1所述的一种市政工程施工围栏，其特征在于：所述主面板（3）的外表面固定连接有连接架（5），所述连接架（5）的内壁固定连接有网格板（6）。

5.根据权利要求1所述的一种市政工程施工围栏，其特征在于：其中两个所述连接块（4）的内部均开设有安装槽（11），每个所述安装槽（11）的内壁均插接有插板（12），每个所述插板（12）的外表面均开设有插孔（13）。

6.根据权利要求5所述的一种市政工程施工围栏，其特征在于：每个所述插孔（13）的内壁均插接有插杆（14），每个所述插杆（14）的外表面均与对应的连接块（4）滑动连接。

7.根据权利要求6所述的一种市政工程施工围栏，其特征在于：每个所述插杆（14）的外表面均固定连接有推板（15），每个所述推板（15）的外表面均与对应的连接块（4）滑动连接。

8.根据权利要求7所述的一种市政工程施工围栏，其特征在于：每个所述插杆（14）的底端均固定连接有第一弹簧（16），每个所述第一弹簧（16）的底端均与对应的连接块（4）固定连接。
