一种外墙作业吊篮结构的制作方法

本技术涉及建筑设备，具体为一种外墙作业吊篮结构。

背景技术：

1、外墙修筑是指对建筑物外部墙体进行建造、加固、装饰等施工操作的过程，涵盖墙体结构搭建、保温层铺设、饰面涂装或贴砖等多个环节，是建筑物主体施工及后期维护的重要组成部分。

2、外墙修筑通常在高空进行，施工过程涉及多道工序，需要频繁搬运材料、进行精准操作，因此需要平台来保障安全与质量。具体而言，稳定的平台能为工人提供安全的作业空间，避免高空坠落风险；作为临时存储和操作区域，可方便材料搬运与工序衔接；同时，水平且稳固的作业面有助于施工人员精准控制墙面平整度等质量指标，保障施工质量，满足外墙施工在安全、便利、质量及工序协同等多方面的需求。

3、经检索，中国专利文献cn212689529u公开了一种外墙装饰作业平台，其主要包括移动作业平台，移动作业平台通过走行装置沿设在移动作业平台两侧的轨道上下移动，轨道为截面呈工字形的钢结构件，一侧表面固定在外墙上，另一侧表面固定设有齿条，走行装置与两侧轨道对应设置，其包括相互配合设置的制动电机、齿轮和导行轮；

4、上述专利文献公开了通过与墙体固定钩连接的轨道，在齿轮和导行轮的配合下将移动作业平台在轨道上下移动，实现避免传统作业平台晃动的目的，其中移动作业平台的长度是固定的，但是在实际使用过程中，墙壁所需施工的宽度是不同的，遇到较宽的墙壁，需往返下吊几次，使得施工时间长，施工效率低，因此如何提高平台的适配性是目前亟需解决的问题。

技术实现思路

1、本实用新型的目的是为了解决背景技术中的问题，而提供了一种外墙作业吊篮结构。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种外墙作业吊篮结构，包括并排且间隔设置的侧板、两组围板件以及底板件，两组围板件可调节的对称设于两个侧板之间，底板件可调节的设于两个侧板之间，还包括支撑装置、限位件与防撞垫，支撑装置设于两个侧板之间，限位件罩设在支撑装置外部，并对支撑装置进行限位，防撞垫有固设于侧板两侧的多个；所述支撑装置包括连接板一、连接板二、连接板三以及连接螺丝，连接板二有首尾插接相连的多个，多个连接板二设于连接板一与连接板三之间，连接板一固设于一个侧板内侧下方，且与外端的一个连接板二插接连接，连接板三固设于另一个侧板内侧下方，且与外端的另一个连接板二插接连接，连接螺丝有螺纹安装在连接板一与连接板二连接处、相邻连接板二连接处以及连接板二与连接板三连接处的多个；所述限位件有线性阵列设置在支撑装置中各连接处的多个，限位件且包括上盖板、下面板以及插销件，上盖板各连接处上方，下面板设于各连接处下方，插销件有插接设置在上盖板侧端与下面板侧端的多个。

4、作为本实用新型的一种优选技术方案，所述围板件包括外围板、内围板以及滑轨，外围板固设于一侧的侧板内侧，内围板固设于另一侧的侧板内侧，滑轨有固设于内围板朝外一侧的两个，外围板内侧开设有与滑轨相适配的滑槽；外围板外侧与该端的侧板之间以及内围板内侧与该端的侧板之间分别固设有斜撑杆。

5、作为本实用新型的一种优选技术方案，所述底板件设于支撑装置下方，底板件包括底板一以及底板二，底板一固设于一个侧板内侧，底板二固设于另一个侧板内侧，且其另一端延伸至底板一中。

6、作为本实用新型的一种优选技术方案，所述连接板一、连接板二以及连接板三分别包括板体，连接板一中的板体一端与连接板二中的板体同一端分别固设有连接部，连接板二中的板体另一端与连接板三中的板体该端分别设有插接部；相邻的连接板二前一个的连接部与后一个的插接部插接连接，连接板一上的连接部与外端的一个连接板二上的插接部插接连接，连接板三上的插接部与外端的另一个连接板二上的连接部插接连接；连接部外侧开设有与插接部相适配的插槽，连接螺丝贯穿于连接部与插接部，且与连接部螺纹连接。

7、作为本实用新型的一种优选技术方案，所述上盖板自上而下罩设在连接部与插接部连接处外部，且上盖板内侧顶部与连接部顶部贴合；上盖板底部两侧分别固设有凸板，上盖板内侧顶部线性阵列有插柱，插柱贯穿于连接部与插接部，且插柱下端与下面板顶部贴合。

8、作为本实用新型的一种优选技术方案，所述插销件包括插销、弹簧件以及卡块，卡块固设于插销下端，弹簧件固设于插销上，插销与卡块贯穿于上盖板上的凸板与下面板，卡块可转动的卡设于下面板底部；下面板顶部与连接部底部贴合，凸板与下面板上开设有与卡块相适配的卡槽。

9、作为本实用新型的一种优选技术方案，所述弹簧件包括连接弹簧以及固设于其下端的底片，插销包括顶块与固设于其底部杆体，连接弹簧套设于杆体外部，且固设于顶块顶部，底片与凸板上表面贴合，杆体固设于卡块顶部。

10、与现有技术相比，本实用新型提供了一种外墙作业吊篮结构，具备以下有益效果：

11、该外墙作业吊篮结构，通过连接板一、连接板二、连接板三的插接组合及连接螺丝、限位件的多重加固，可按需增减连接板二的数量，以根据施工人员的需求调节平台的长度，减少往返次数，且通过围板件与底板件的伸缩结构同步适配，搭配防撞垫缓冲碰撞，实现了适配不同墙面宽度，提高施工效率、提升结构稳固性与安全性、减少设备损耗及简化操作流程的效果。

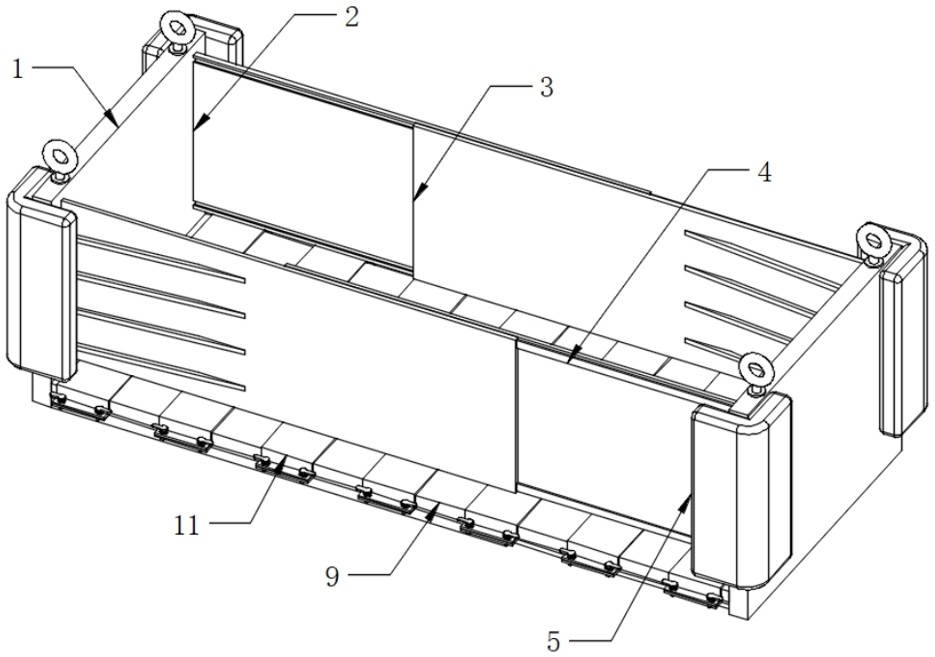

1.一种外墙作业吊篮结构，包括并排且间隔设置的侧板（1）、两组围板件以及底板件，两组围板件可调节的对称设于两个侧板（1）之间，底板件可调节的设于两个侧板（1）之间，其特征在于，还包括支撑装置、限位件与防撞垫（5），支撑装置设于两个侧板（1）之间，限位件罩设在支撑装置外部，并对支撑装置进行限位，防撞垫（5）有固设于侧板（1）两侧的多个；

2.根据权利要求1所述的一种外墙作业吊篮结构，其特征在于：所述围板件包括外围板（2）、内围板（3）以及滑轨（4），外围板（2）固设于一侧的侧板（1）内侧，内围板（3）固设于另一侧的侧板（1）内侧，滑轨（4）有固设于内围板（3）朝外一侧的两个，外围板（2）内侧开设有与滑轨（4）相适配的滑槽；

3.根据权利要求1所述的一种外墙作业吊篮结构，其特征在于：所述底板件设于支撑装置下方，底板件包括底板一（6）以及底板二（7），底板一（6）固设于一个侧板（1）内侧，底板二（7）固设于另一个侧板（1）内侧，且其另一端延伸至底板一（6）中。

4.根据权利要求1所述的一种外墙作业吊篮结构，其特征在于：所述连接板一（8）、连接板二（9）以及连接板三（10）分别包括板体，连接板一（8）中的板体一端与连接板二（9）中的板体同一端分别固设有连接部，连接板二（9）中的板体另一端与连接板三（10）中的板体该端分别设有插接部；

5.根据权利要求1所述的一种外墙作业吊篮结构，其特征在于：所述上盖板（11）自上而下罩设在连接部与插接部连接处外部，且上盖板（11）内侧顶部与连接部顶部贴合；

6.根据权利要求5所述的一种外墙作业吊篮结构，其特征在于：所述插销件包括插销（15）、弹簧件（16）以及卡块（17），卡块（17）固设于插销（15）下端，弹簧件（16）固设于插销（15）上，插销（15）与卡块（17）贯穿于上盖板（11）上的凸板与下面板（12），卡块（17）可转动的卡设于下面板（12）底部；

7.根据权利要求6所述的一种外墙作业吊篮结构，其特征在于：所述弹簧件（16）包括连接弹簧以及固设于其下端的底片，插销（15）包括顶块与固设于其底部杆体，连接弹簧套设于杆体外部，且固设于顶块顶部，底片与凸板上表面贴合，杆体固设于卡块（17）顶部。
