一种幕墙铝板防火结构的制作方法

本技术涉及幕墙，特别涉及一种幕墙铝板防火结构。

背景技术：

1、随着超高层建筑发展，幕墙铝板因轻质美观被广泛应用，但传统结构存在严重防火缺陷：铝板熔点低，火灾中易熔融脱落形成火雨，且与墙体间空腔形成烟囱效应，加速火焰垂直蔓延。

2、当前主流解决方案为层间填塞岩棉或外贴防火板，但岩棉遇火易粉化脱落，防火板与铝板膨胀系数不匹配导致开裂，均无法有效密封空腔缝隙。此外，铝板连接件在高温下易失效，引发整体垮塌，因此，急需一种集成于铝板内部、兼具主动密封与被动耐火的多级防火结构，在阻断蹿火通道的同时维持结构完整性，为人员疏散和消防救援争取关键时间。

3、经检索，中国专利公开号：cn220285106u，公开了一种防火型幕墙铝板。包括铝制幕墙本体、固定板、拼接结构，所述铝制幕墙本体为长方体形，所述铝制幕墙本体一侧固定连接固定板，所述固定板纵向贯穿于铝制幕墙本体上表面和下表面，所述固定板高度高于铝制幕墙本体高度，所述固定板为长方体形，所述固定板为空腔结构，所述固定板内部空腔等距开设有插孔，所述插孔为长方体形，所述插孔有五个。本实用新型提供了一种防火型幕墙铝板，有效的解决了现有技术在使用的过程中，大大提高了幕墙铝板在外力和风力较大情况下的使用寿命，同时提高幕墙铝板的安全性，但仍存在着仅依靠普通隔热层和阻燃层被动防火，未设置主动密封结构和双防火屏障，且固定板贯穿铝板形成热桥，火灾时高温仍会沿插孔快速传导导致铝板熔融失效，无法阻断空腔蹿火等问题。

技术实现思路

1、本实用新型的目的在于提供一种幕墙铝板防火结构，为解决现有技术中未设置主动密封结构和双防火屏障以及火灾时高温仍会沿插孔快速传导导致铝板熔融失效，无法阻断空腔蹿火的问题。

2、为实现上述目的，提供一种幕墙铝板防火结构，包括外层装饰铝板、空气层、防火隔热层、膨胀层以及背板层，外层装饰铝板两侧外设置有侧板，所述外层装饰铝板向内折弯形成翻边；

3、所述膨胀层上阵列开设有若干蜂窝孔，所述蜂窝孔上均填充有膨胀石墨密封块。

4、根据所述的一种幕墙铝板防火结构，所述外层装饰铝板从左向右依次设置有空气层、防火隔热层、膨胀层以及背板层。

5、根据所述的一种幕墙铝板防火结构，所述外层装饰铝板内表面上设置有空气层。

6、根据所述的一种幕墙铝板防火结构，所述空气层左侧设置有防火隔热层，所述外层装饰铝板与防火隔热层之间螺纹连接有连接螺栓。

7、根据所述的一种幕墙铝板防火结构，所述膨胀层左侧固定连接有背板层。

8、根据所述的一种幕墙铝板防火结构，所述背板层内开设有凹槽，所述凹槽内固定连接有加强筋。

9、根据所述的一种幕墙铝板防火结构，所述侧板上设置有l型板，所述l型板与侧板。

10、上述方案具有的有益效果：

11、1、本专利通过外层装饰铝板内侧的空气层延缓初期热传导，当火焰穿透铝板后，由连接螺栓固定的防火隔热层阻隔高温并延缓铝板熔融；与此同时，膨胀层中预置在蜂窝孔内的膨胀石墨密封块遇火急速膨胀，瞬间填满所有腔隙形成致密炭化层，彻底切断火焰与烟气的横向穿透路径，由此解决了传统幕墙空腔蹿火与铝板熔融脱落引发的风险。

12、2、本专利通过背板层凹槽内加强筋的嵌入显著提升抗高温变形能力，确保火灾下连接节点稳定性；而侧板与l型板通过固定螺栓形成的可调式连接结构，可直接适配各类幕墙龙骨系统，为幕墙提供免改造的防火升级方案。

13、方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

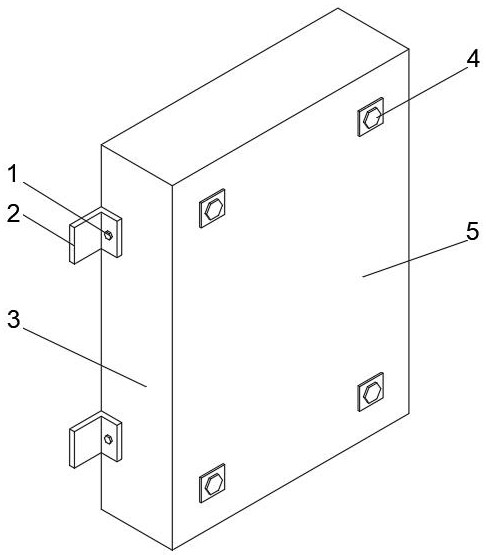

1.一种幕墙铝板防火结构，包括：外层装饰铝板（5）、空气层（10）、防火隔热层（8）、膨胀层（9）以及背板层（7），其特征在于，所述外层装饰铝板（5）两侧外设置有侧板（3），所述外层装饰铝板（5）向内折弯形成翻边（6）；

2.根据权利要求1所述的一种幕墙铝板防火结构，其特征在于，所述外层装饰铝板（5）从左向右依次设置有空气层（10）、防火隔热层（8）、膨胀层（9）以及背板层（7）。

3.根据权利要求1所述的一种幕墙铝板防火结构，其特征在于，所述外层装饰铝板（5）内表面上设置有空气层（10）。

4.根据权利要求1所述的一种幕墙铝板防火结构，其特征在于，所述空气层（10）左侧设置有防火隔热层（8），所述外层装饰铝板（5）与防火隔热层（8）之间螺纹连接有连接螺栓（4）。

5.根据权利要求1所述的一种幕墙铝板防火结构，其特征在于，所述膨胀层（9）左侧固定连接有背板层（7）。

6.根据权利要求1所述的一种幕墙铝板防火结构，其特征在于，所述背板层（7）内开设有凹槽（14），所述凹槽（14）内固定连接有加强筋（13）。

7.根据权利要求1所述的一种幕墙铝板防火结构，其特征在于，所述侧板（3）上设置有l型板（2），所述l型板（2）与侧板（3）之间螺纹连接有固定螺栓（1）。
