一种具有过滤装置的新风一体机的制作方法

本技术涉及新风设备的，特别是涉及一种具有过滤装置的新风一体机。

背景技术：

1、随着人们对室内空气质量要求的不断提高，具有新风功能和空气调节功能的新风空调一体机得到了广泛应用。这种一体机结构通常集成了新风模块、空调模块以及空气过滤装置，旨在提供洁净、温度适宜的室内环境。然而，过滤装置中的滤芯属于消耗品，需要定期更换和维护，因此，滤芯更换的便捷性和可靠性成为衡量一体机设计合理性的关键因素。

2、然而，现有的一些新风空调一体机，例如公开文件cn114935187a所公开的冬夏双工况节能可喷淋式新风空调一体机，虽然在送风和回风路径中布置了粗效滤网，并在其摘要中提到“打开前面板即可进行滤网的更换”，试图解决滤网更换问题，但其滤芯的维护结构仍存在优化空间。该方案只提供了一个简单缺口或开口，缺乏专门的导向和限位结构，使得滤芯在更换过程中可能发生卡滞、倾斜或与内部精密组件发生干涉。此外，其滤芯的拆卸方向和方式可能不够标准化和一体化，未充分利用壳体结构特性，导致更换效率不高，且可能对机器内部的密封性造成一定影响。

3、因此，现有技术中的过滤装置在更换滤芯时仍存在操作繁琐、易损坏内部组件，以及更换效率低等缺点。市场上迫切需要一种结构更为合理、操作更为便捷、能确保滤芯稳定滑出和滑入的过滤装置，以提高新风一体机的维护效率和可靠性。

技术实现思路

1、基于此，有必要针对上述问题，提供一种具有过滤装置的新风一体机。

2、本申请提供了一种具有过滤装置的新风一体机，包括新风模块和外机模块，所述新风模块包括顶盖和侧板，所述顶盖、侧板与隔板共同形成壳体结构，所述壳体上设有进风口，过滤装置包括滤芯和导轨，所述导轨设置在所述壳体结构内，使得所述滤芯能够过滤由进风口进入的空气，所述滤芯沿导轨滑动至脱离壳体结构，且滑动方向为所述外机模块的出风方向。

3、可选地，所述壳体结构的侧板上开设有适于所述滤芯滑出的开口，所述滤芯在导轨内的滑出方向朝向机架前侧的面板，所述面板上设有与所述滤芯盖板相适配的滤芯更换口。

4、可选地，所述开口上设有可拆卸连接的滤芯盖板。

5、可选地，所述导轨包括设置在隔板上的地轨，所述地轨包括成对设置的轨条，一对所述轨条与隔板共同形成适于所述滤芯滑动的滑槽。

6、可选地，所述导轨包括设置在顶盖上的顶轨，所述顶轨包括成对设置的轨条，一对所述轨条与顶盖共同形成适于所述滤芯滑动的滑槽。

7、可选地，所述轨条的截面呈l型，一对所述轨条的开口相对或相背。

8、可选地，所述滤芯设置在进风口和蒸发器之间。

9、可选地，所述进风口、滤芯及蒸发器三者共线。

10、可选地，所述滤芯的宽度不小于所述蒸发器的宽度。

11、可选地，所述滤芯设置在滤盒内，所述滤盒与所述导轨滑动连接，所述盖板与所述滤盒的侧壁面连接。

12、采用本申请提供的技术方案，与现有技术相比，具有如下有益效果：

13、上述具有过滤装置的新风一体机，通过设置包含新风模块和外机模块的壳体结构，实现了机组的一体化集成，导轨设置在壳体结构内，不仅起到了承载和限位滤芯的作用，确保滤芯能够稳定地立于进风路径上对空气进行有效过滤，更重要的是，滤芯沿导轨滑动的方向为外机模块的出风方向，利用了机体内部的空间布局，使得滤芯的拆卸路径与外机散热或排风的流道方向相顺应，避免了在抽出滤芯时与壳体内部的其他核心部件发生干涉，为使用者提供了在特定安装环境下（例如设备紧贴墙面或安装在狭窄空间时）进行滤芯维护的可能性和便利性。

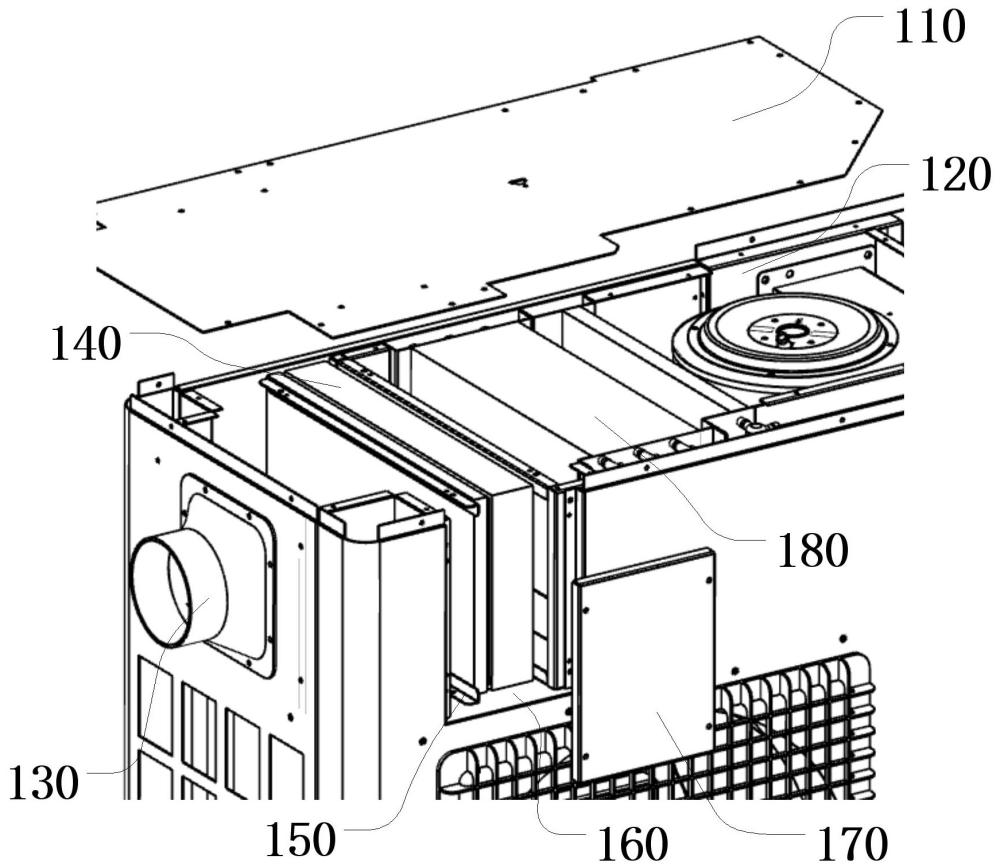

1.一种具有过滤装置的新风一体机，包括新风模块（100）和外机模块（200），所述新风模块（100）包括顶盖（110）和侧板（120），所述顶盖（110）、侧板（120）与隔板共同形成壳体结构，所述壳体结构上设有进风口（130），其特征在于，过滤装置包括滤芯（140）和导轨（150），所述导轨（150）设置在所述壳体结构内，使得所述滤芯（140）能够过滤由进风口（130）进入的空气，所述滤芯（140）沿导轨（150）滑动至脱离壳体结构，且滑动方向为所述外机模块（200）的出风方向。

2.根据权利要求1所述的具有过滤装置的新风一体机，其特征在于，所述壳体结构的侧板（120）上开设有适于所述滤芯（140）滑出的开口（160），所述滤芯（140）在导轨（150）内的滑出方向朝向机架前侧的面板，所述面板上设有与所述滤芯（140）盖板相适配的滤芯（140）更换口。

3.根据权利要求2所述的具有过滤装置的新风一体机，其特征在于，所述开口（160）上设有可拆卸连接的滤芯（140）盖板。

4.根据权利要求1所述的具有过滤装置的新风一体机，其特征在于，所述导轨（150）包括设置在隔板上的地轨（151），所述地轨（151）包括成对设置的轨条，一对所述轨条与隔板共同形成适于所述滤芯（140）滑动的滑槽。

5.根据权利要求1所述的具有过滤装置的新风一体机，其特征在于，所述导轨（150）包括设置在顶盖（110）上的顶轨（152），所述顶轨（152）包括成对设置的轨条，一对所述轨条与顶盖（110）共同形成适于所述滤芯（140）滑动的滑槽。

6.根据权利要求4或5所述的具有过滤装置的新风一体机，其特征在于，所述轨条的截面呈l型，一对所述轨条的开口（160）相对或相背。

7.根据权利要求1所述的具有过滤装置的新风一体机，其特征在于，所述滤芯（140）设置在进风口（130）和蒸发器（180）之间。

8.根据权利要求7所述的具有过滤装置的新风一体机，其特征在于，所述进风口（130）、滤芯（140）及蒸发器（180）三者共线。

9.根据权利要求7所述的具有过滤装置的新风一体机，其特征在于，所述滤芯（140）的宽度不小于所述蒸发器（180）的宽度。

10.根据权利要求3所述的具有过滤装置的新风一体机，其特征在于，所述滤芯（140）设置在滤盒内，所述滤盒与所述导轨（150）滑动连接，所述盖板与所述滤盒的侧壁面连接。
