风道组件和空气调节设备的制作方法

本公开涉及空气调节，具体地，涉及一种风道组件和空气调节设备。

背景技术：

1、相关技术中，空气调节设备的风道单一、出风方向固定，导致制冷时冷风下降、制热时热风上升，影响气流均匀性，难以满足用户的吹风需求。

技术实现思路

1、本公开的目的是提供一种风道组件和空气调节设备，该风道组件能够满足空气调节设备的不同出风需求。

2、根据本公开实施例的第一方面，提供一种风道组件，所述风道组件包括：

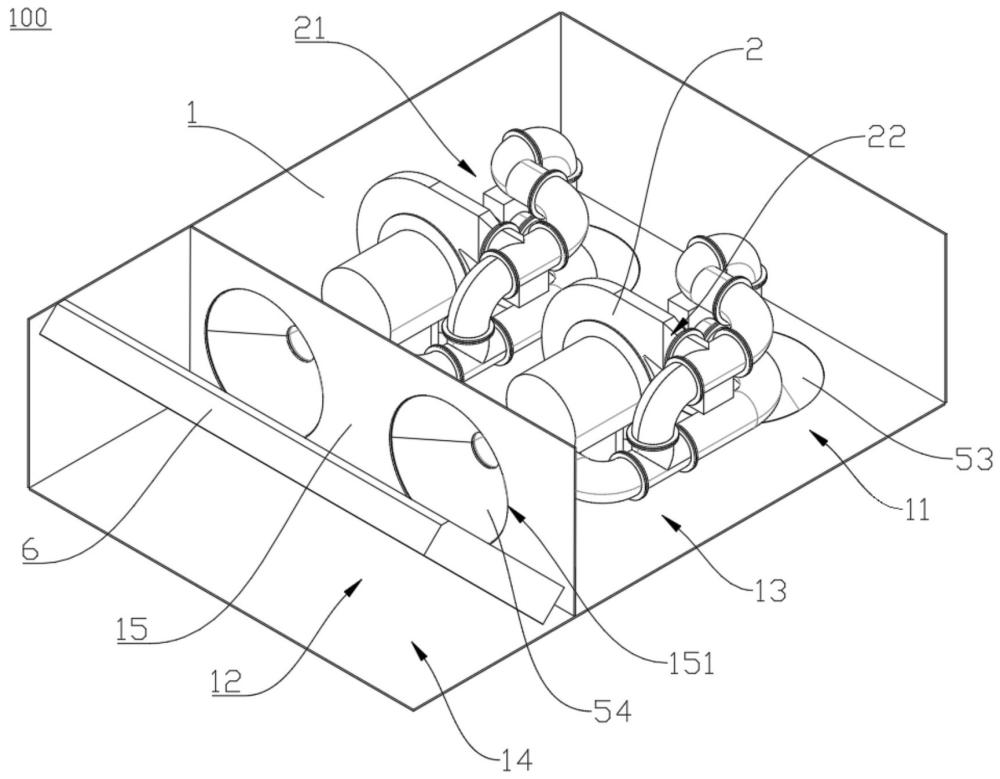

3、壳体，所述壳体设置有开口朝下的第一风口，和开口朝前的第二风口；

4、至少一个离心风机，所述离心风机设置有进风口和出风口；以及，

5、至少两个连通通路，至少两个所述连通通路中的一者依次连通所述第一风口、所述进风口、所述出风口和所述第二风口，至少两个所述连通通路中的另一者依次连通所述第二风口、所述进风口、所述出风口和所述第一风口。

6、本公开的实施例提供的技术方案可以包括以下有益效果：本公开提供的风道组件中，设置有至少两个连通通路（为便于描述，该至少两个连通通路可以包括第一连通通路和第二连通通路）分别与离心风机的进风口和出风口连通，在离心风机的带动下，流经第一连通通路的气流从第一风口进入后从第二风口送出，流经第二连通通路的气流从第二风口进入后从第一风口送出，由此通过选择第一连通通路和第二连通通路中的一者进行连通，能够根据实际情况控制气流通过朝向不同的第一风口和第二风口送出，实现风道组件兼具正向送风和逆向送风。当该风道组件应用于空气调节设备这一技术领域时，由于第一风口和第二风口的朝向不同，能够根据实际需求灵活选择气流从下部进风然后从侧部出风，或者从侧部进风然后从下部出风，从而贴合不同模式下气流的出流特性，满足空气调节设备的不同出风需求，提升用户在不同使用场景下的舒适体验。

7、在一些可能的实施方式中，所述风道组件包括第一工作模式和/或第二工作模式，所述连通通路包括第一连通通路和第二连通通路，在所述第一工作模式中，所述第一连通通路连通，所述第二连通通路截止；或，在所述第二工作模式中，所述第二连通通路连通，所述第一连通通路截止。通过第一工作模式和第二工作模式的切换设置，实现了风道组件的正向送风和逆向送风，能够有效避免制冷冷风沉、制热热风浮的气流不均问题，满足空气调节设备的不同出风需求，提升用户在不同使用场景下的舒适体验。

8、在一些可能的实施方式中，所述风道组件包括第一分管、第二分管、第三分管和第四分管，所述第一分管选择地连通所述第一风口和所述进风口，所述第二分管选择地连通所述出风口和所述第二风口，所述第三分管选择地连通所述第二风口和所述进风口，所述第四分管选择地连通所述出风口和所述第一风口。这样，通过分管结构的设置，能够为第一连通通路和第二连通通路提供明确且独立的气流路径，并且分管结构可根据壳体内部空间灵活布置，便于第一连通通路和第二连通通路的设置。

9、在一些可能的实施方式中，所述第一分管与所述第三分管具有第一交接点，所述第一分管与所述第四分管具有第二交接点，所述风道组件包括第一三通阀，所述第一三通阀布置在第一交接点处或者所述第二交接点处；以及/或者，所述第二分管与所述第四分管具有第三交接点，所述第二分管与所述第三分管具有第四交接点，所述风道组件包括第二三通阀，所述第二三通阀布置在所述第三交接点处，或者布置在所述第四交接点处。第一三通阀和第二三通阀的设置一方面简化了通路结构，并且能够实现第一连通通路和第二连通通路的精准切换，提升了切换响应速度。

10、在一些可能的实施方式中，所述壳体的底壁设置有第一风口，所述壳体的前侧壁设置有第二风口，并且所述壳体包括中隔板，所述中隔板设置有连通口，在所述第一工作模式，所述出风口通过所述连通口与所述第二风口连通；或，在所述第二工作模式，所述进风口通过所述连通口与所述第二风口连通。这样，能够有效避免制冷冷风沉、制热热风浮的气流不均问题，满足空气调节设备的不同出风需求，提升用户在不同使用场景下的舒适体验。

11、在一些可能的实施方式中，所述风道组件包括第一增压结构，所述第一增压结构连通所述第一风口和所述进风口；以及/或者，所述风道组件包括第二增压结构，所述第二增压结构连通所述第二风口和所述出风口。这样，能够确保气流送出时具有充足的动力，以使得气流输送距离更远、覆盖范围更广，适配大空间、远距离的送风需求。

12、在一些可能的实施方式中，所述第一增压结构包括第一扩压段，所述第一扩压段的开口开度从所述第一风口朝向远离所述第一风口的方向逐渐增大；以及/或者，所述第二增压结构包括第二扩压段，所述第二扩压段的开口开度从所述第二风口朝向远离所述第二风口的方向逐渐增大。通过利用流体力学原理，使气流在流动过程中自然加速、增压，无需额外动力源，降低能耗。

13、在一些可能的实施方式中，所述风道组件包括至少两个所述离心风机，所述壳体设置有至少两个所述第一风口和至少两个所述第二风口，每个所述离心风机分别与各自对应的所述第一风口和所述第二风口之间形成所述连通通路。这样，通过多风机以及多风口的设置，能够显著提升风道组件的送风覆盖范围，适配大空间（如客厅、会议室）的使用需求。

14、在一些可能的实施方式中，所述离心风机构造为单侧吸风风机。单侧吸风风机的结构更紧凑，能够减小占用壳体的空间，适配空气调节设备（如风管机）隐蔽安装的空间限制。

15、根据本公开实施例的第二方面，还提供一种空气调节设备，包括上述的风道组件。

16、在一些可能的实施方式中，所述空气调节设备为风管机。风管机具有送风均匀、气流柔和的特点，同时兼具美观、节省空间。

17、本公开的其他特征和优点将在随后的具体实施方式部分予以详细说明。

1.一种风道组件，其特征在于，所述风道组件包括：

2.根据权利要求1所述的风道组件，其特征在于，所述风道组件包括第一工作模式和/或第二工作模式，所述连通通路包括第一连通通路和第二连通通路，

3.根据权利要求1所述的风道组件，其特征在于，所述风道组件包括第一分管、第二分管、第三分管和第四分管，所述第一分管选择地连通所述第一风口和所述进风口，所述第二分管选择地连通所述出风口和所述第二风口，所述第三分管选择地连通所述第二风口和所述进风口，所述第四分管选择地连通所述出风口和所述第一风口。

4.根据权利要求3所述的风道组件，其特征在于，所述第一分管与所述第三分管具有第一交接点，所述第一分管与所述第四分管具有第二交接点，所述风道组件包括第一三通阀，所述第一三通阀布置在第一交接点处或者所述第二交接点处；以及/或者，

5.根据权利要求2所述的风道组件，其特征在于，所述壳体的底壁设置有第一风口，所述壳体的前侧壁设置有第二风口，并且所述壳体包括中隔板，所述中隔板设置有连通口，

6.根据权利要求1所述的风道组件，其特征在于，所述风道组件包括第一增压结构，所述第一增压结构连通所述第一风口和所述进风口；以及/或者，

7.根据权利要求6所述的风道组件，其特征在于，所述第一增压结构包括第一扩压段，所述第一扩压段的开口开度从所述第一风口朝向远离所述第一风口的方向逐渐增大；以及/或者，

8.根据权利要求1-7中任一项所述的风道组件，其特征在于，所述风道组件包括至少两个所述离心风机，所述壳体设置有至少两个所述第一风口和至少两个所述第二风口，每个所述离心风机分别与各自对应的所述第一风口和所述第二风口之间形成所述连通通路。

9.根据权利要求1所述的风道组件，其特征在于，所述离心风机构造为单侧吸风风机。

10.一种空气调节设备，其特征在于，包括根据权利要求1-9中任一项所述的风道组件。

11.根据权利要求10所述的空气调节设备，其特征在于，所述空气调节设备为风管机。
