一种铝镍极耳快速烘干设备的制作方法

本技术涉及铝镍极耳领域，特别涉及一种铝镍极耳快速烘干设备。

背景技术：

1、铝镍极耳是锂电池电芯与外部电路连接的核心部件，由铝带、镍带通过焊接（如超声焊接）复合而成，其表面清洁度与干燥度直接影响电池的安全性和循环性能，在生产过程中，极耳经清洗（去除油污、杂质）后需快速烘干，避免水分残留导致后续焊接不良或电芯内部析气；

2、在对铝镍极耳烘干时，通过热风对其进行吹拂，并带走其表面的水分，所耗费时间长，且不能及时了解是否烘干完成，若用于铝镍极耳烘干的温度过高，则容易对铝镍极耳造成损坏，烘干效率差，用于烘干的热风直接排出，容易造成资源的浪费，为此，我们提出一种铝镍极耳快速烘干设备。

技术实现思路

1、本实用新型的主要目的在于提供一种铝镍极耳快速烘干设备，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案如下：

3、一种铝镍极耳快速烘干设备，包括烘干箱，所述烘干箱的一侧表面固定安装有加热结构，所述加热结构的内部嵌设安装有风机，所述烘干箱的另一侧表面固定安装有保温结构，所述烘干箱的内部嵌设安装有转动结构，所述烘干箱的内部位于一侧嵌设安装有温湿度传感器。

4、进一步的，所述加热结构包括第一进风口、电热板、第一外框、第二进风口、滤网，所述第一外框的一侧表面位于上方嵌设安装有第一进风口，所述第一外框的内部嵌设安装有电热板，所述电热板为三组，所述第一外框的内部位于下方嵌设安装有滤网，所述第一外框的一侧表面位于电热板与滤网之间嵌设安装有第二进风口。

5、进一步的，所述烘干箱包括第一输送管、箱体、排料口、第二输送管，所述箱体的一侧表面位于上方嵌设安装有第一输送管，所述箱体的一侧表面位于下方嵌设安装有第二输送管，所述箱体的下表面位于中间嵌设安装有排料口。

6、进一步的，所述保温结构包括第三输送管、第二外框，所述第二外框的上表面嵌设安装有第三输送管。

7、进一步的，所述第一外框固定安装于箱体的一侧表面，所述第二外框固定安装于箱体的另一侧表面，所述第三输送管与第一输送管连接，所述风机嵌设安装于第一外框的内部位于滤网的下方，所述温湿度传感器嵌设安装于箱体的内部位于第一输送管的下方。

8、进一步的，所述转动结构包括盖板、烘干网桶、驱动电机、连接柱、排料管，所述烘干网桶上表面铰接有盖板，所述烘干网桶的下表面嵌设安装有排料管，所述烘干网桶的表面固定连接有连接柱，所述连接柱为两组，所述驱动电机与连接柱连接。

9、进一步的，所述连接柱分别嵌设安装于箱体的内部，所述驱动电机嵌设安装于箱体的后表面。

10、综上所述，由于采用了上述技术方案，本申请的有益效果是：

11、1、 通过设置的第一进风口与第二进风口，能够根据箱体内部的温度选择合适的进风口，从而调节箱体内部空气的温度；

12、2、 通过设置的驱动电机，能够通过驱动电机带动烘干网桶转动，从而使得铝镍极耳翻转，有利于提高铝镍极耳烘干的均匀程度；

13、3、 通过设置的保温结构，能够对用于烘干的热空气进行收集，并输送至箱体的内部，对铝镍极耳的预热。

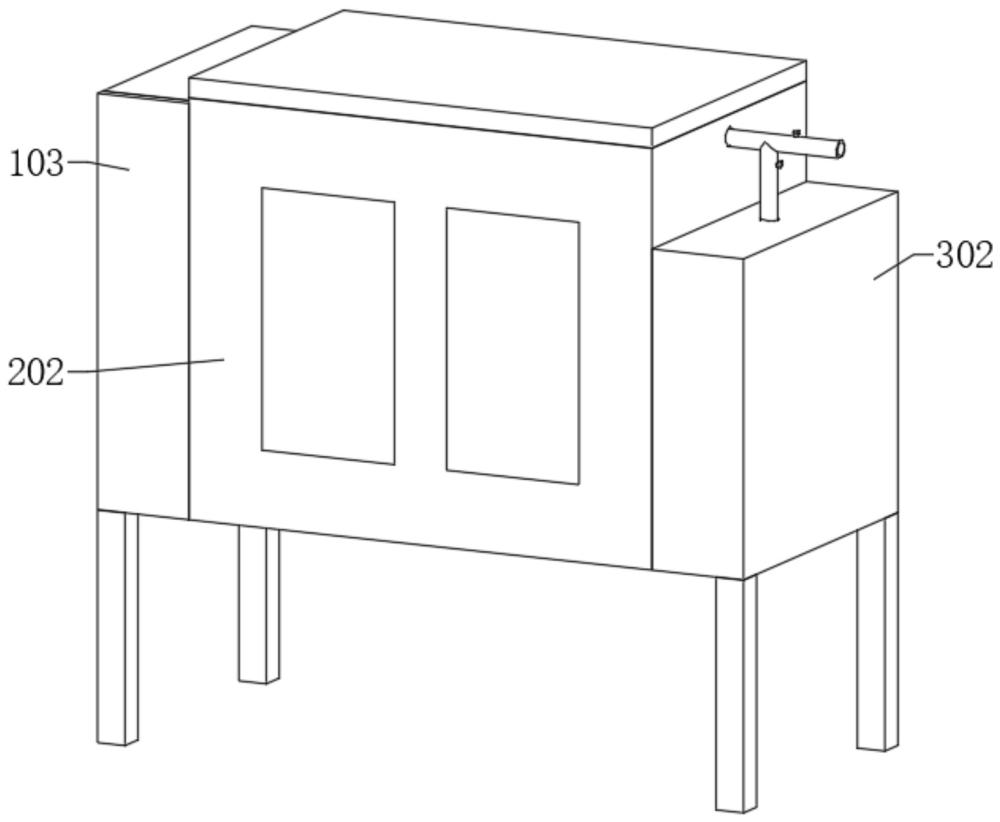

1.一种铝镍极耳快速烘干设备，其特征在于：包括烘干箱（2），所述烘干箱（2）的一侧表面固定安装有加热结构（1），所述加热结构（1）的内部嵌设安装有风机（4），所述烘干箱（2）的另一侧表面固定安装有保温结构（3），所述烘干箱（2）的内部嵌设安装有转动结构（5），所述烘干箱（2）的内部位于一侧嵌设安装有温湿度传感器（6）。

2.根据权利要求1所述的一种铝镍极耳快速烘干设备，其特征在于：所述加热结构（1）包括第一进风口（101）、电热板（102）、第一外框（103）、第二进风口（104）、滤网（105），所述第一外框（103）的一侧表面位于上方嵌设安装有第一进风口（101），所述第一外框（103）的内部嵌设安装有电热板（102），所述电热板（102）为三组，所述第一外框（103）的内部位于下方嵌设安装有滤网（105），所述第一外框（103）的一侧表面位于电热板（102）与滤网（105）之间嵌设安装有第二进风口（104）。

3.根据权利要求2所述的一种铝镍极耳快速烘干设备，其特征在于：所述烘干箱（2）包括第一输送管（201）、箱体（202）、排料口（203）、第二输送管（204），所述箱体（202）的一侧表面位于上方嵌设安装有第一输送管（201），所述箱体（202）的一侧表面位于下方嵌设安装有第二输送管（204），所述箱体（202）的下表面位于中间嵌设安装有排料口（203）。

4.根据权利要求3所述的一种铝镍极耳快速烘干设备，其特征在于：所述保温结构（3）包括第三输送管（301）、第二外框（302），所述第二外框（302）的上表面嵌设安装有第三输送管（301）。

5.根据权利要求4所述的一种铝镍极耳快速烘干设备，其特征在于：所述第一外框（103）固定安装于箱体（202）的一侧表面，所述第二外框（302）固定安装于箱体（202）的另一侧表面，所述第三输送管（301）与第一输送管（201）连接，所述风机（4）嵌设安装于第一外框（103）的内部位于滤网（105）的下方，所述温湿度传感器（6）嵌设安装于箱体（202）的内部位于第一输送管（201）的下方。

6.根据权利要求5所述的一种铝镍极耳快速烘干设备，其特征在于：所述转动结构（5）包括盖板（501）、烘干网桶（502）、驱动电机（503）、连接柱（504）、排料管（505），所述烘干网桶（502）上表面铰接有盖板（501），所述烘干网桶（502）的下表面嵌设安装有排料管（505），所述烘干网桶（502）的表面固定连接有连接柱（504），所述连接柱（504）为两组，所述驱动电机（503）与连接柱（504）连接。

7.根据权利要求6所述的一种铝镍极耳快速烘干设备，其特征在于：所述连接柱（504）分别嵌设安装于箱体（202）的内部，所述驱动电机（503）嵌设安装于箱体（202）的后表面。
