一种立式水冷变频直膨机的制作方法

本技术涉及空调，尤其涉及一种立式水冷变频直膨机。

背景技术：

1、空调是一种常用的电气设备，广泛应用于各种建筑之中。空调用于对室内空气进行调节，包括调节空气的温度、湿度、空气质量、对室内空气进行加湿、除湿、引入新风等等

2、现有直膨式空调机组多采用内外机分体的型式，由于连接内外机的铜管较长，能量会有所损失，外机采用金属外壳，使用风冷翅片式散热器，并使用风机对冷凝器进行散热，另外在箱体上开设了通孔或窗口，这使得机组运行过程中产生的噪音通过开孔传出机组外，即，现有空调存在能效比偏低、运行噪音较大等问题，因此我们提出一种立式水冷变频直膨机解决上述问题。

技术实现思路

1、本实用新型提供一种立式水冷变频直膨机，解决了目前的直膨机能效低、噪音大的技术问题。

2、为解决上述技术问题，本实用新型提供的一种立式水冷变频直膨机，包括机组底座和机组箱体，所述机组箱体内设置有压缩冷凝组件、蒸发组件以及风机组件，并且将所述机组箱体内部分成三个部分，其中，所述压缩冷凝组件设置于所述机组底座上方，所述蒸发组件设置于所述压缩冷凝组件上方，所述风机组件设置于所述蒸发组件上方。

3、优选的，所述压缩冷凝组件包括气液分离器，所述气液分离器的一侧设置有变频压缩机，所述变频压缩机的一侧设置有壳管式冷凝器，所述壳管式冷凝器的上方设置有驱动板电箱，所述驱动板电箱内设置有液冷压缩机驱动板。

4、优选的，所述蒸发组件包括翅片式蒸发器，所述翅片式蒸发器的一侧设置有进风侧过滤网组件，所述翅片式蒸发器的另一侧设置有控制电控箱，所述翅片式蒸发器底部设置有排水部件，所述翅片式蒸发器设置于机组箱体内，所述进风侧过滤网组件以及所述电控箱设置于所述机组箱体外侧部。

5、优选的，所述风机组件包括ec风机，所述ec风机的一侧设置有出风口风阀，所述ec风机设置于所述机组箱体内，所述出风口风阀设置于所述机组箱体外侧部，并与所述机组箱体内部相通。

6、优选的，所述气液分离器、所述翅片式蒸发器、所述壳管式冷凝器、所述变频压缩机、所述液冷压缩机驱动板之间通过铜管管路组件连接。

7、优选的，所述压缩冷凝组件为单个所述变频压缩机组成的独立制冷系统、多个所述变频压缩机组成的多个制冷系统、多个所述变频压缩机并联组成的单个制冷系统、多个所述变频压缩机并联组成的多个制冷系统中任意一种。

8、优选的，所述液冷压缩机驱动板至少设置一个。

9、优选的，所述ec风机至少设置一个。

10、优选的，所述气液分离器、所述变频压缩机以及所述壳管式冷凝器均可拆卸设置于所述机组底座上。

11、优选的，所述机组箱体一侧设置有检修门。

12、与相关技术相比较，本实用新型具有如下有益效果：

13、1、本实用新型中，通过设置有压缩冷凝组件、蒸发组件以及风机组件，并且将机组箱体内部分成三个部分，其中，所述压缩冷凝组件设置于所述机组底座上方，所述蒸发组件设置于所述压缩冷凝组件上方，所述风机组件设置于所述蒸发组件上方，这种一体式结构方式避免了传统的分体式机型连接铜管较长，能量损失造成的能效偏低的问题，同时，相较于传统的风冷散热，本压缩冷凝组件采用液冷散热，有效降低噪音。

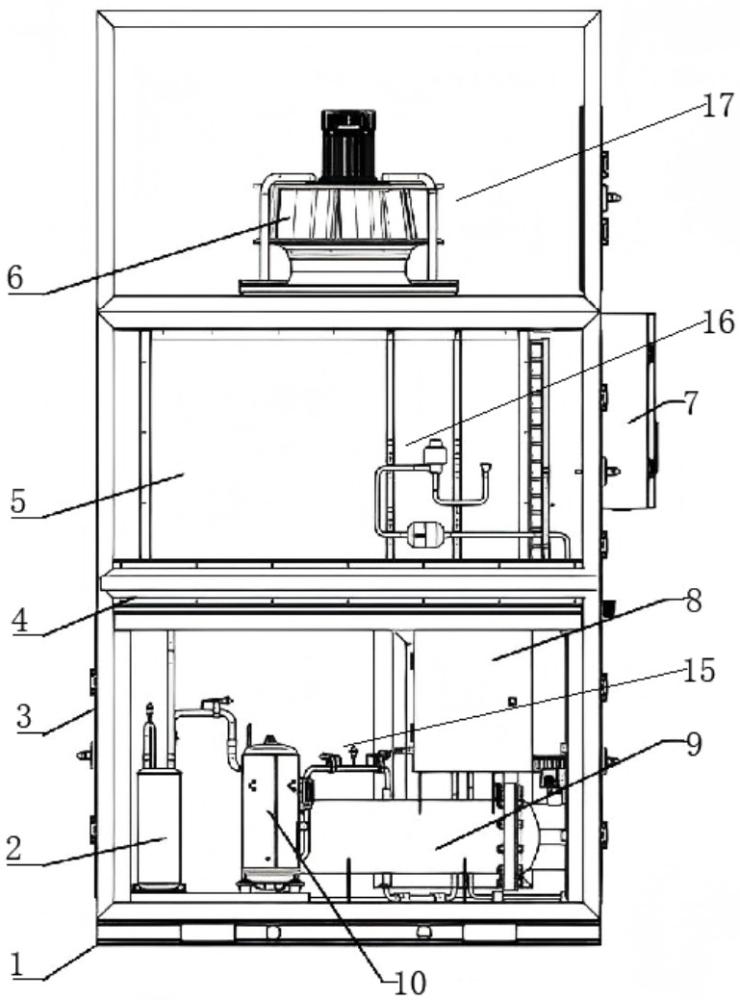

1.一种立式水冷变频直膨机，包括机组底座(1)和机组箱体(3)，其特征在于，所述机组箱体(3)内设置有压缩冷凝组件(15)、蒸发组件(16)以及风机组件(17)，并且将所述机组箱体(3)内部分成三个部分，其中，所述压缩冷凝组件(15)设置于所述机组底座(1)上方，所述蒸发组件(16)设置于所述压缩冷凝组件(15)上方，所述风机组件(17)设置于所述蒸发组件(16)上方。

2.根据权利要求1所述的一种立式水冷变频直膨机，其特征在于，所述压缩冷凝组件(15)包括气液分离器(2)，所述气液分离器(2)的一侧设置有变频压缩机(10)，所述变频压缩机(10)的一侧设置有壳管式冷凝器(9)，所述壳管式冷凝器(9)的上方设置有驱动板电箱(8)，所述驱动板电箱(8)内设置有液冷压缩机驱动板(14)。

3.根据权利要求1所述的立式水冷变频直膨机，其特征在于，所述蒸发组件(16)包括翅片式蒸发器(5)，所述翅片式蒸发器(5)的一侧设置有进风侧过滤网组件(11)，所述翅片式蒸发器(5)的另一侧设置有控制电控箱(7)，所述翅片式蒸发器(5)底部设置有排水部件(4)，所述翅片式蒸发器(5)设置于机组箱体(3)内，所述进风侧过滤网组件(11)以及所述电控箱设置于所述机组箱体(3)外侧部。

4.根据权利要求1所述的立式水冷变频直膨机，其特征在于，所述风机组件(17)包括ec风机(6)，所述ec风机(6)的一侧设置有出风口风阀(12)，所述ec风机(6)设置于所述机组箱体(3)内，所述出风口风阀(12)设置于所述机组箱体(3)外侧部，并与所述机组箱体(3)内部相通。

5.根据权利要求2或3所述的立式水冷变频直膨机，其特征在于，所述气液分离器(2)、所述翅片式蒸发器(5)、所述壳管式冷凝器(9)、所述变频压缩机(10)、所述液冷压缩机驱动板(14)之间通过铜管管路组件连接。

6.根据权利要求2所述的立式水冷变频直膨机，其特征在于，所述压缩冷凝组件(15)为单个所述变频压缩机(10)组成的独立制冷系统、多个所述变频压缩机(10)组成的多个制冷系统、多个所述变频压缩机(10)并联组成的单个制冷系统、多个所述变频压缩机(10)并联组成的多个制冷系统中任意一种。

7.根据权利要求2所述的立式水冷变频直膨机，其特征在于，所述液冷压缩机驱动板(14)至少设置一个。

8.根据权利要求4所述的立式水冷变频直膨机，其特征在于，所述ec风机(6)至少设置一个。

9.根据权利要求2所述的立式水冷变频直膨机，其特征在于，所述气液分离器(2)、所述变频压缩机(10)以及所述壳管式冷凝器(9)均可拆卸设置于所述机组底座(1)上。

10.根据权利要求1所述的立式水冷变频直膨机，其特征在于，所述机组箱体(3)一侧设置有检修门(13)。
