一种翻转使用的车载导航显示屏的制作方法

本技术涉及车载多媒体，尤其涉及一种翻转使用的车载导航显示屏。

背景技术：

1、现有车载导航显示屏主流采用固定竖直安装方式，该结构在显示屏启用时，虽能稳定呈现导航地图、路况提示等信息，满足驾驶员基本使用需求，但在显示屏闲置状态下，存在明显缺陷：

2、其一，显示面持续暴露于中控台表面，易沾染灰尘、指纹，长期使用会导致显示清晰度下降，且若遭遇异物碰撞或刮擦，极易造成屏幕划伤、破损，增加维修成本；

3、其二，在强光照射环境下，暴露的显示面会产生强烈反光，该反光不仅可能覆盖中控台其他功能按键标识，还会直射驾驶员视线，干扰驾驶员对路面情况的判断，存在引发交通安全事故的隐患。

4、因此，很有必要提出一种新型车载导航显示屏以弥补上述缺陷。

技术实现思路

1、本实用新型的目的在于克服上述技术不足，提出一种翻转使用的车载导航显示屏，解决背景技术中提出的问题。

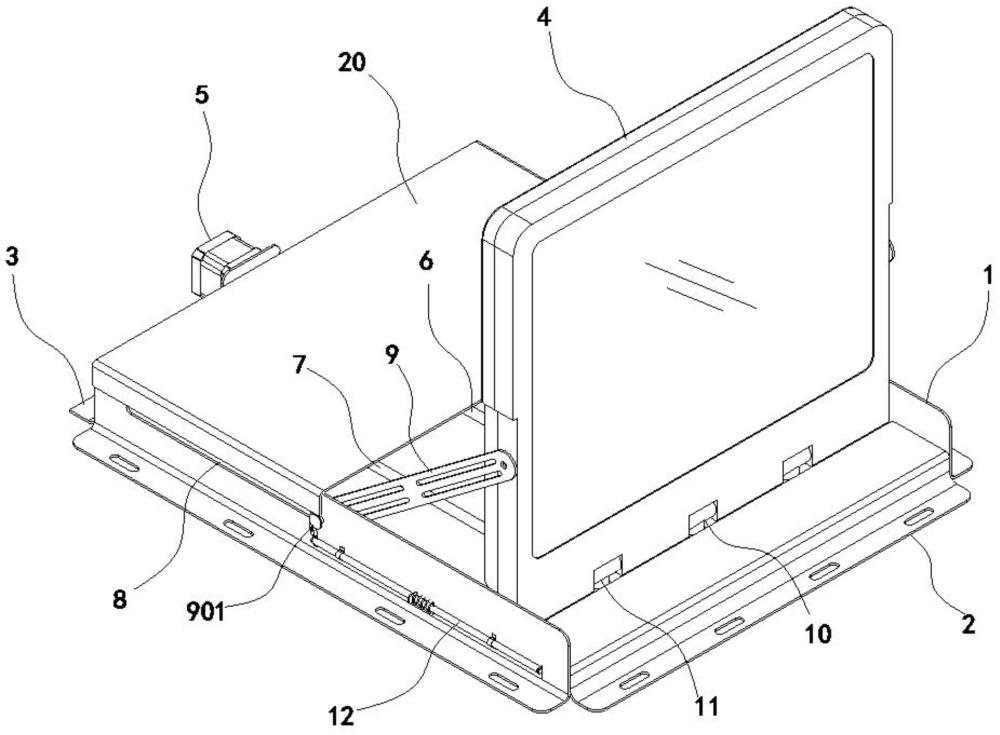

2、为达到上述技术目的，本实用新型的技术方案提供一种翻转使用的车载导航显示屏， 包括：安装架和显示屏，所述安装架上设置有电机和由其驱动的螺杆，所述螺杆两侧的安装架上设置有与其平行的稳定杆，所述螺杆上设置有与其螺纹配合的驱动座，所述稳定杆上滑动的设置有稳定座，所述驱动座和稳定座均与显示屏的底边转动连接，所述安装架的侧边上设置有限位条孔和限位机构，所述显示屏的侧边设置有限位杆，所述限位杆的一端与显示屏的侧边转动连接，另一端设置有滑柱，所述滑柱滑动的设置于限位条孔内，所述显示屏处于翻转状态时限位机构将滑柱保持于限位条孔的前端，并在其处于水平状态时解除对滑柱的锁定。

3、更进一步的，所述安装架包括前端边、后端边以及两条侧边，所述前端边和后端边均设置于两条侧边之间，并分别与其两端固定连接，所述限位条孔和限位机构设置于前端边和后端边之间的侧边上，其中所述限位机构设置于限位条孔与前端边之间。

4、更进一步的，所述电机固定设置于所述后端边上，所述螺杆的两端分别与前端边和后端边转动连接，并与所述电机的输出轴连接，所述稳定杆的两端分别与前端边和后端边固定连接。

5、更进一步的，所述限位机构包括连杆和挡杆，所述挡杆设置于限位条孔的末端，其中部与侧边转动连接，所述连杆滑动设置于侧边外侧，其一端与挡杆铰接，所述连杆上设置有复位弹簧，所述复位弹簧的两端分别与连杆和侧边连接，所述连杆另一端的侧边上设置有解锁机构，所述解锁机构在显示屏处于翻转状态时限制连杆向前端边的一侧滑动。

6、更进一步的，所述解锁机构包括解锁杆和解锁座，所述解锁座固定设置于侧边的内侧，所述解锁杆滑动的设置于解锁座上，其上端贯穿前端边，下端设置有穿过侧边的挡板，所述解锁杆上设置有解锁弹簧，所述解锁弹簧的两端分别与解锁杆和解锁座连接。

7、与现有技术相比，本实用新型的有益效果包括：

8、1、本实用新型通过驱动组件与限位组件配合实现显示屏竖直使用、水平隐藏的切换，水平状态下显示面朝下隐藏，可避免灰尘堆积、异物刮擦导致的显示效果受损，同时消除强光下显示面反光干扰驾驶员视线的安全隐患；且通过螺杆和稳定杆，搭配稳定杆与稳定座的滑动配合，能避免显示屏翻转时晃动，提升使用稳定性。

9、2、本实用新型通过限位机构与解锁机构的配合设计，可在显示屏竖直状态时自动锁定滑柱，防止其沿限位条孔回退导致显示屏翻折，保障使用状态稳定；解锁操作仅需按压解锁杆即可解除锁定，结合电机与位置传感装置的启停控制，操作便捷。

1.一种翻转使用的车载导航显示屏，包括安装架和显示屏，其特征在于：所述安装架上设置有电机和由其驱动的螺杆，所述螺杆两侧的所述安装架上设置有与其平行的稳定杆，所述螺杆上设置有与其螺纹配合的驱动座，所述稳定杆上滑动的设置有稳定座，所述驱动座和所述稳定座均与所述显示屏的底边转动连接，所述安装架的侧边上设置有限位条孔和限位机构，所述显示屏的侧边设置有限位杆，所述限位杆的一端与所述显示屏的侧边转动连接，另一端设置有滑柱，所述滑柱滑动的设置于所述限位条孔内，所述显示屏处于翻转状态时所述限位机构将所述滑柱保持于所述限位条孔的前端，并在其处于水平状态时解除对所述滑柱的锁定。

2.根据权利要求1所述的一种翻转使用的车载导航显示屏，其特征在于：所述安装架包括前端边、后端边以及两条侧边，所述前端边和所述后端边均设置于两条所述侧边之间，并分别与其两端固定连接，所述限位条孔和所述限位机构设置于所述前端边和所述后端边之间的所述侧边上，其中所述限位机构设置于所述限位条孔与所述前端边之间。

3.根据权利要求2所述的一种翻转使用的车载导航显示屏，其特征在于：所述电机固定设置于所述后端边上，所述螺杆的两端分别与所述前端边和所述后端边转动连接，并与所述电机的输出轴连接，所述稳定杆的两端分别与所述前端边和所述后端边固定连接。

4.根据权利要求2或3所述的一种翻转使用的车载导航显示屏，其特征在于：所述限位机构包括连杆和挡杆，所述挡杆设置于所述限位条孔的末端，其中部与所述侧边转动连接，所述连杆滑动设置于所述侧边外侧，其一端与所述挡杆铰接，所述连杆上设置有复位弹簧，所述复位弹簧的两端分别与所述连杆和所述侧边连接，所述连杆另一端的所述侧边上设置有解锁机构，所述解锁机构在所述显示屏处于翻转状态时限制所述连杆向所述前端边的一侧滑动。

5.根据权利要求4所述的一种翻转使用的车载导航显示屏，其特征在于：所述解锁机构包括解锁杆和解锁座，所述解锁座固定设置于所述侧边的内侧，所述解锁杆滑动的设置于所述解锁座上，其上端贯穿所述前端边，下端设置有穿过所述侧边的挡板，所述解锁杆上设置有解锁弹簧，所述解锁弹簧的两端分别与所述解锁杆和所述解锁座连接。
