一种可拆洗仪表板风道总成的制作方法

本技术涉及仪表板风道总成领域，更具体地，涉及一种可拆洗仪表板风道总成。

背景技术：

1、仪表板风道总成是汽车空调系统的核心功能部件之一，主要负责将空调系统处理后的空气(冷风、热风或新风)通过特定路径输送至车内各出风口(如前挡风除霜口、中央扶手区、车门侧出风口等)，是实现车内温度调节、空气分配及舒适性提升的关键装置；

2、现有仪表板风道总成多为整体注塑或焊接成型，内部风道结构复杂(如多分支、变截面)，进风口、分流管以及出风口为整体结构，需拆卸仪表板面板、饰板等多个部件才能拆洗，导致拆洗难度大，降低了装置的实用性。

技术实现思路

1、本实用新型的一个目的是提供一种可拆洗仪表板风道总成的新技术方案。

2、根据本实用新型的第一方面，提供了一种可拆洗仪表板风道总成，包括：分流模块，其特征在于：所述分流模块两端分别装配进风模块和出风模块，所述进风模块、分流模块和出风模块上设置快接组件；

3、快接组件包括快接块，所述快接块固定连接在进风模块和出风模块外壁，所述快接块插设在安装板内部，所述安装板固定连接在分流模块外壁，所述快接块内部插设有插杆，所述插杆上端固定连接有拉杆，所述插杆可在安装板内部滑动，所述插杆内部插设有固定杆，所述固定杆固定设置在安装板内部，所述固定杆表面缠绕有弹簧。

4、优选的，所述弹簧一端连接在插杆上，所述弹簧另一端连接在阻尼器上，所述阻尼器装配在安装板内部。

5、优选的，所述插杆侧壁固定连接有滑块，所述滑块滑动设置在滑槽内部，所述滑槽开设在安装板内部。

6、优选的，安装板内部开设有供拉杆滑动的滑道。

7、优选的，所述进风模块和出风模块外壁固定连接有定位块，所述定位块插设在定位槽内部，所述定位槽开设在定位板内部，所述定位板固定连接在分流模块外壁。

8、优选的，所述进风模块和出风模块外壁固定连接有安装块，所述安装块内部开设有安装腔，所述安装块上开设有安装孔。

9、1、本实用新型通过快接块、安装板、插杆、拉杆、固定杆、弹簧和阻尼器的配合，将仪表板风道总成进行模块化拆分，将传统一体化风道拆分为三个标准化模块，各模块通过快拆接口连接，实现即插即用，三个标准化模块分别为进风模块、分流模块和出风模块，分别利用快接组件连接，安装时，可拉动拉杆，带动插杆向远离快接块的方向移动，随后将快接块插入安装板内部，此时弹簧处于压缩蓄力状态，松开拉杆，利用弹簧的弹力可自动带动插杆进入快接块内部，对快接块在安装板内部的位置进行限位，实现该可拆洗仪表板风道总成每个模块之间利用两组快接组件连接，可便捷组成安装使用，支持用户自行快速拆卸清洗，提高了装置的实用性和便捷性。

10、2、本实用新型通过定位板、定位槽、定位块、安装块、安装腔和安装孔的配合，将模块之间连接时，可将定位块插入定位槽内部进行定位，便于组装，与出风模块与外部连接时，可将安装座插入安装腔内部，再将螺栓打入安装孔内部即可便捷快速安装，实现该可拆洗仪表板风道总成可进行定位安装，操作简单且便捷，提高了装置的实用性和便捷性。

11、通过以下参照附图对本实用新型的示例性实施例的详细描述，本实用新型的其它特征及其优点将会变得清楚。

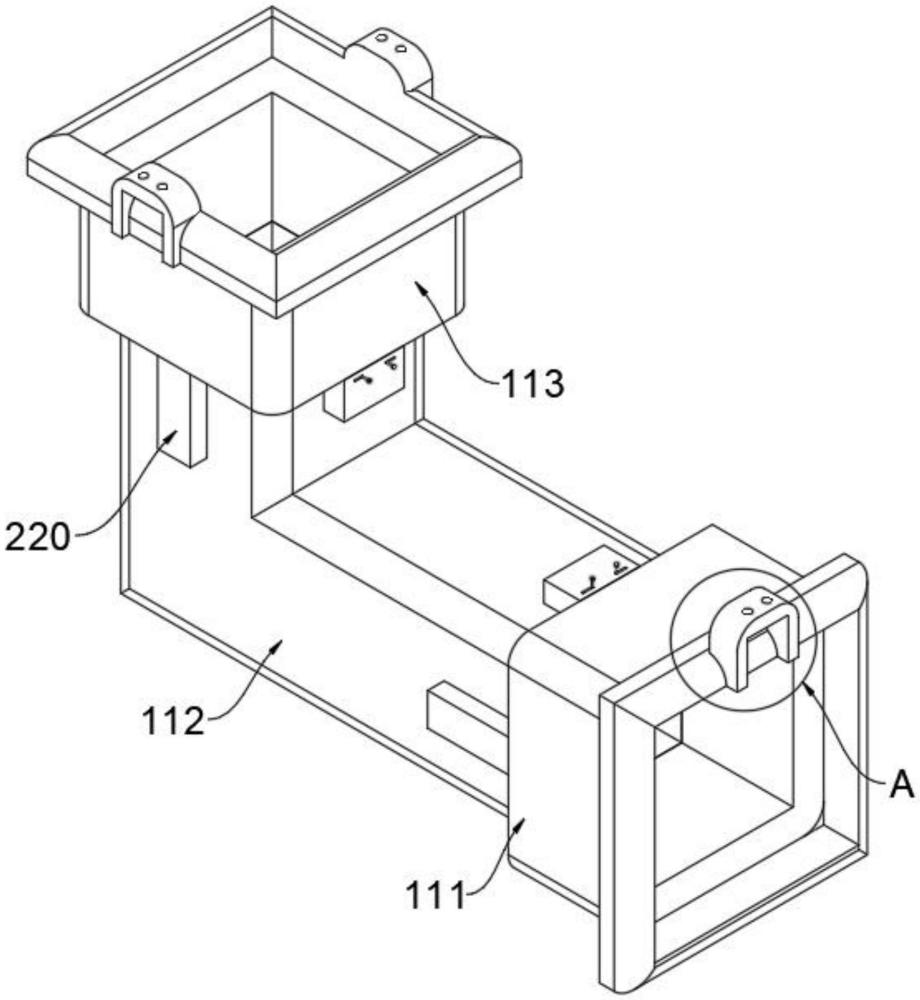

1.一种可拆洗仪表板风道总成，包括：分流模块(112)，其特征在于：所述分流模块(112)两端分别装配进风模块(111)和出风模块(113)，所述进风模块(111)、分流模块(112)和出风模块(113)上设置快接组件；

2.根据权利要求1所述的一种可拆洗仪表板风道总成，其特征在于：所述弹簧(216)一端连接在插杆(213)上，所述弹簧(216)另一端连接在阻尼器(217)上，所述阻尼器(217)装配在安装板(212)内部。

3.根据权利要求1所述的一种可拆洗仪表板风道总成，其特征在于：所述插杆(213)侧壁固定连接有滑块(218)，所述滑块(218)滑动设置在滑槽(219)内部，所述滑槽(219)开设在安装板(212)内部。

4.根据权利要求1所述的一种可拆洗仪表板风道总成，其特征在于：安装板(212)内部开设有供拉杆(214)滑动的滑道。

5.根据权利要求1所述的一种可拆洗仪表板风道总成，其特征在于：所述进风模块(111)和出风模块(113)外壁固定连接有定位块(222)，所述定位块(222)插设在定位槽(221)内部，所述定位槽(221)开设在定位板(220)内部，所述定位板(220)固定连接在分流模块(112)外壁。

6.根据权利要求1所述的一种可拆洗仪表板风道总成，其特征在于：所述进风模块(111)和出风模块(113)外壁固定连接有安装块(223)，所述安装块(223)内部开设有安装腔(224)，所述安装块(223)上开设有安装孔(225)。
