一种带手机支架的车载桌板的制作方法

本技术属于新能源汽车领域，尤其涉及一种车载桌板。

背景技术：

1、车载折叠桌板是一种设计用于汽车内部的小型折叠桌，主要用于在车内提供额外的使用空间，方便乘客在行车过程中进行办公、用餐或其他活动，其折叠后通常安装在汽车扶手箱内。传统车载折叠桌板的结构包括：基座、可转动的连接于基座上端的支撑腿、可转动的设置在支撑腿上的支撑臂及设在支撑臂上的桌板。但存在缺点是：功能相对单一，不能用于充当手机支架。

技术实现思路

1、本实用新型要解决的技术问题是提供一种带手机支架的车载桌板。

2、为解决上述问题，本实用新型采用的技术方案包括：基座、可转动的连接于所述基座上端的支撑腿、可转动的设置在所述支撑腿上的支撑臂及设在所述支撑臂上的桌板，所述桌板包括固定板、通过铰链与所述固定板可转动连接的活动板，所述固定板边缘设有凸台，所述活动板上设有与所述凸台对应的第一定位凹槽。

3、所述铰链包括铰接座、连通转轴可转动的连接于所述铰接座两端的合页，所述铰接座呈u形、且两端设有弧形摩擦面，所述固定板和活动板的端部设有与所述弧形摩擦面摩擦配合的弧形摩擦片。

4、所述转轴上套有一组与其摩擦配合的摩擦垫片，所述摩擦垫片上端设有开口、下端设有定位凸起部，所述铰接座两端设有与所述摩擦垫片相适应的摩擦垫片安装腔、且所述摩擦垫片安装腔上设有与所述定位凸起部定位配合的第二定位凹槽。

5、所述合页内壁设有与所述铰接座缓冲配合的缓冲垫。

6、所述固定板和活动板表面均设有防滑层。

7、本实用新型的带手机支架的车载桌板优点如下：将桌板的活动板折叠至一定角度后，可将手机两端固定于凸台和第一定位凹槽之间，从而能充当手机支架的功能。

8、下面结合说明书附图对本实用新型做进一步说明。

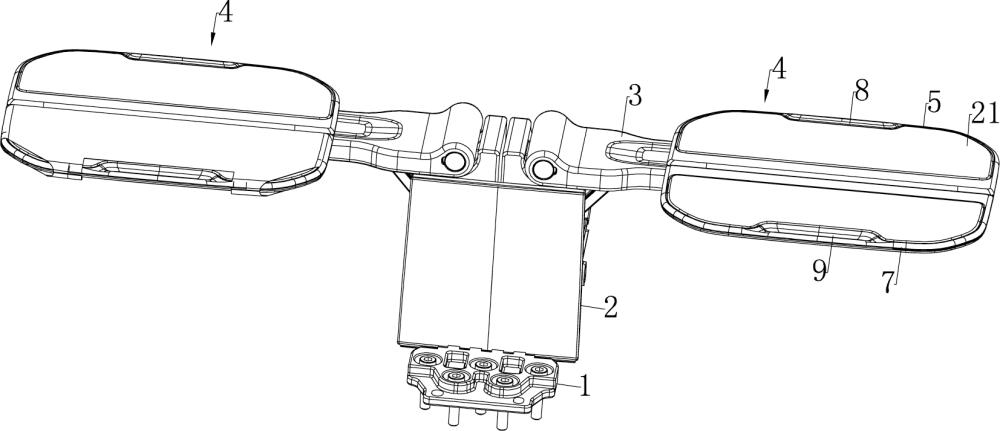

1.一种带手机支架的车载桌板，包括基座（1）、可转动的连接于所述基座（1）上端的支撑腿（2）、可转动的设置在所述支撑腿（2）上的支撑臂（3）及设在所述支撑臂（3）上的桌板（4），其特征在于：所述桌板（4）包括固定板（5）、通过铰链（6）与所述固定板（5）可转动连接的活动板（7），所述固定板（5）边缘设有凸台（8），所述活动板（7）上设有与所述凸台（8）对应的第一定位凹槽（9）。

2.根据权利要求1所述的带手机支架的车载桌板，其特征在于：所述铰链（6）包括铰接座（10）、连通转轴（11）可转动的连接于所述铰接座（10）两端的合页（12），所述铰接座（10）呈u形、且两端设有弧形摩擦面（13），所述固定板（5）和活动板（7）的端部设有与所述弧形摩擦面（13）摩擦配合的弧形摩擦片（14）。

3.根据权利要求2所述的带手机支架的车载桌板，其特征在于：所述转轴（11）上套有一组与其摩擦配合的摩擦垫片（15），所述摩擦垫片（15）上端设有开口（16）、下端设有定位凸起部（17），所述铰接座（10）两端设有与所述摩擦垫片（15）相适应的摩擦垫片安装腔（18）、且所述摩擦垫片安装腔（18）上设有与所述定位凸起部（17）定位配合的第二定位凹槽（19）。

4.根据权利要求2所述的带手机支架的车载桌板，其特征在于：所述合页（12）内壁设有与所述铰接座（10）缓冲配合的缓冲垫（20）。

5.根据权利要求1所述的带手机支架的车载桌板，其特征在于：所述固定板（5）和活动板（7）表面均设有防滑层（21）。
