衣物处理设备的制作方法

本公开涉及家用电器，尤其涉及一种衣物处理设备。

背景技术：

1、相关技术中，配备多个洗涤筒的洗衣机为满足了用户不同衣物的洗涤需求，但各筒体在工作后常成为独立的密闭潮湿空间，当用户遗忘取衣时，滞留的衣物在潮湿环境中极易滋生细菌并产生交叉异味。

2、相关技术中解决的手段多是为各筒体独立配置通风部件，此方式导致设备内部结构臃肿、成本高昂，且难以在紧凑空间内高效布置，导致设备尺寸变大。

技术实现思路

1、为克服相关技术中存在的问题，本公开提供一种衣物处理设备。

2、根据本公开实施例，提供一种衣物处理设备，所述衣物处理设备包括：

3、三个筒体；

4、新风机构，包括进风装置和三个新风管；

5、所述进风装置包括一个进风口和三个出风口；

6、所述新风管的第一端与对应的所述出风口连通，第二端与对应的所述筒体的内部连通，以向对应的所述筒体内输送新风；

7、其中，所述进风口朝上布置并用于与衣物处理设备的外部连通。

8、其中，首先，通过进风装置和三个新风管能够将衣物处理设备外部干燥、新鲜的空气引入密闭的三个筒体内，从而实现利用一个新风机构向三个筒体内输送新风的目的，滞留于三个筒体内的衣物能够在新风的作用下改善潮湿的状态，减少细菌滋生的可能性并减少异味的产生。

9、其次，进风装置通过三个新风管分别连通至三个筒体的内部，也即能够向三个筒体输送新风，实现"一拖三"的送新风效果，相比于每个筒体单独设置送新风部件的方式而言，可以有效地减少部件的数量，并可以在布置有三个筒体的衣物处理设备的内部进行紧凑的布置，减少对衣物处理设备内部空间的占用，进而利于衣物处理设备小尺寸的设计，减小占地面积。

10、在一些可能的实施方式中，所述进风装置包括风机，所述风机的枢转轴线平行于竖直方向，且所述风机的所述进风口朝上布置。

11、其中，该风机沿水平方向延伸布置，可以减少上下方向上空间的占用，利于衣物处理设备在上下方向紧凑性的设计，有效地避免衣物处理设备的高度尺寸过大。其次，风机的进风口朝上布置，利用风机的上方空间进行取风。

12、在一些可能的实施方式中，所述衣物处理设备还包括插拔机构和过滤网；

13、所述过滤网通过所述插拔机构可插拔地设置所述筒体的烘干风道以进行过滤；

14、所述插拔机构设置有用于与所述衣物处理设备的外界连通的空腔，所述空腔的壁上形成有至少一个通风口；

15、所述进风口通过所述通风口与所述空腔连通。

16、其中，首先，过滤网通过插拔机构可插拔地设置于筒体的烘干风道内，当过滤网设置于烘干风道内的情况下，可以对烘干风道内的风进行过滤，例如可以对衣物的棉絮等进行过滤。

17、当用户需要对过滤网进行安装的情况下，利用插拔机构可以将过滤网插入至烘干风道内。当用户需要对过滤网进行清理的情况下，利用该插拔机构可以将过滤网从烘干风道内拔出，便于用户进行操作。

18、其中，插拔机构设置有用于与外界连通的空腔，朝上布置的进风口可以通过通风口与空腔连通，也即，当进风装置工作的情况下，利用该插拔机构中与外界连通的空腔，实现新风的引入，无需单独增设新的引风机构，简化结构的设计。

19、在一些可能的实施方式中，所述插拔机构包括滤网安装结构，所述滤网安装结构与所述过滤网连接；

20、其中，所述滤网安装结构的内部设置有用于与外界连通的第一空腔，所述第一空腔的壁上形成有至少一个第一通风口；

21、所述进风口通过所述第一通风口与所述第一空腔连通。

22、其中，利用与过滤网连接的滤网安装结构的内部设置第一空腔，且该第一空腔与衣物处理设备的外界连通，进风装置通过该第一空腔壁上的第一通风口与第一空腔连通，从而实现从外界取新风的目的。

23、在一些可能的实施方式中，所述滤网安装结构构造为盒状结构，所述盒状结构的内部形成有所述第一空腔，所述盒状结构形成有与外界连通的新风口。

24、其中，该盒状结构便于形成上述的第一空腔，结构设计简单且在一定程度上能够增强该滤网安装结构的强度和刚度，能够承受频繁插拔的操作而不变形。

25、在一些可能的实施方式中，所述插拔机构包括滤网安装结构和插拔盒；

26、所述插拔盒形成有用于与外界连通的第二空腔，所述第二空腔的壁上形成有至少一个第二通风口，所述进风口通过所述第二通风口与所述第二空腔连通；

27、所述滤网安装结构与所述过滤网连接，且所述滤网安装结构可插拔地设置于所述第二空腔内。

28、其中，插拔盒中的第二空腔除了供滤网安装结构进行可插拔的配合，提供滤网安装结构可插拔的配合结构之外，还能够作为引入新风的通道，外界的新风进入至第二空腔以后，接着可以通过第二通风口进入至进风装置的进风口，然后可以通过进风装置和新风管送至筒体，实现向筒体内输送新风的目的。另外，滤网安装结构可以构造为安装板结构，该安装板结构仅占据第二空腔部分的空间，确保新风风量的流入。

29、在一些可能的实施方式中，所述插拔盒包括底板、第一侧板以及第二侧板；

30、所述第一侧板和所述第二侧板分别连接于所述底板的两侧并向上凸出设置，以限定出所述第二空腔；

31、其中，所述底板形成有所述第二通风口。

32、其中，首先，通过底板、第一侧板以及第二侧板限定出凹形的第二空腔，且底板形成有第二通风口，实现与进风口的连通，结构简单并便于加工制成。例如，该底板、第一侧板以及第二侧板可以构造为一体成型结构，但是本公开并不对插拔盒的具体结构进行限定。另外，该底板上的第二通风口可以与进风口在上下方向相对且连通。

33、其次，第一侧板、第二侧板以及底板均可以沿前后方向延伸设置，则该第二空腔可以沿前后方向延伸布置，该第二空腔的前端可以用于与衣物处理设备的外界连通，滤网安装结构带着过滤网在前后方向在第二空腔内可插拔。其中，对于第一侧板和第二侧板而言，可以起到导向限位的作用，防止滤网安装结构带着过滤网在插拔的过程中出现卡滞等情况。

34、在一些可能的实施方式中，所述插拔机构与箱体框架连接，所述进风装置连接于所述插拔机构的下方。

35、其中，利用箱体框架实现对插拔机构的安装，并利用插拔机构实现对进风装置的连接，无需增设新的安装结构，简化结构的设计。

36、在一些可能的实施方式中，所述衣物处理设备还包括前侧面板，所述前侧面板连接于箱体框架的前侧，所述前侧面板形成有第一面板开口，所述第一面板开口与所述空腔连通设置。

37、其中，通过在前侧面板设置第一面板开口，便于实现插拔机构中的空腔与外界实现连通。同时，将第一面板开口开设与前侧面板，例如便于对滤网安装结构和过滤网进行插拔，便于用户进行操作。

38、在一些可能的实施方式中，所述前侧面板包括前侧面板本体和翻转盖板；

39、所述前侧面板本体的前表面的上部向后凹陷设置有面板凹槽，所述第一面板开口开设于所述面板凹槽内；

40、所述翻转盖板可转动地连接于所述前侧面板本体，以用于遮盖或暴露所述面板凹槽。

41、其中，当翻转盖板处于关闭的状态下时，该翻转盖板能够对面板凹槽进行遮盖，从而也就能够对面板凹槽上的第一面板开口进行遮盖隐藏，从而可以使与第一面板开口连通的空腔与衣物处理设备的外界隔绝，这样可以有效地灰尘、水滴、宠物毛发等异物从进风口落入至空腔内；避免空腔长期暴露外界产生污染或堵塞的问题。也即当翻转盖板处于关闭的状态下，本公开中的新风机构可以处于不工作的状态。

42、而当翻转盖板处于打开的状态下时，能够暴露面板凹槽，也即能够暴露面板凹槽上的第一面板开口，此时空腔可以通过该第一面板开口与衣物处理设备的外界连通，新风机构的进风装置可以进行工作，将外界的新风依次通过第一面板开口、空腔以及通风口引入，然后通过新风管输送至各个筒体内，实现向筒体内送新风的目的。

43、并且，通过设置翻转盖板，以将上述的第一面板开口设置为隐藏式的进风口，还可以有效地提升衣物处理设备外观的美观性。

44、此外，当需要将过滤网抽出以进行清洗或更换时，可以先将翻转盖板打开以暴露出第一面板开口，然后用户通过对滤网安装结构向外拔出并同步带动与之连接的过滤网从筒体的烘干风道中拔出，从而实现对过滤网的拆取。

45、在一些可能的实施方式中，所述翻转盖板包括控制面板。

46、其中，在该实施例中，将控制面板与翻转盖板合二为一，无需在前侧面板的其他区域单独设置操作区，可以有效地节省前侧面板的空间。

47、在一些可能的实施方式中，所述筒体的后侧的上方形成有溢流孔，所述溢流孔用于对所述筒体内的水进行溢流，并能够用于对所述筒体内的气体进行排出以构造为新风出口。

48、其中，通过借用筒体上溢流孔可以实现对输送至筒体内的新风的排出，无需开设新的新风的排出口，简化了结构的设计。

49、在一些可能的实施方式中，每个所述新风管对应设置有阀门件，所述阀门件用于对所述新风管内新风的流量进行调节。

50、其中，通过在新风管上设置阀门，可以对各个新风管中的新风的流量进行有效地调节，从而可以满足不同筒体内的新风风量不同的需求。

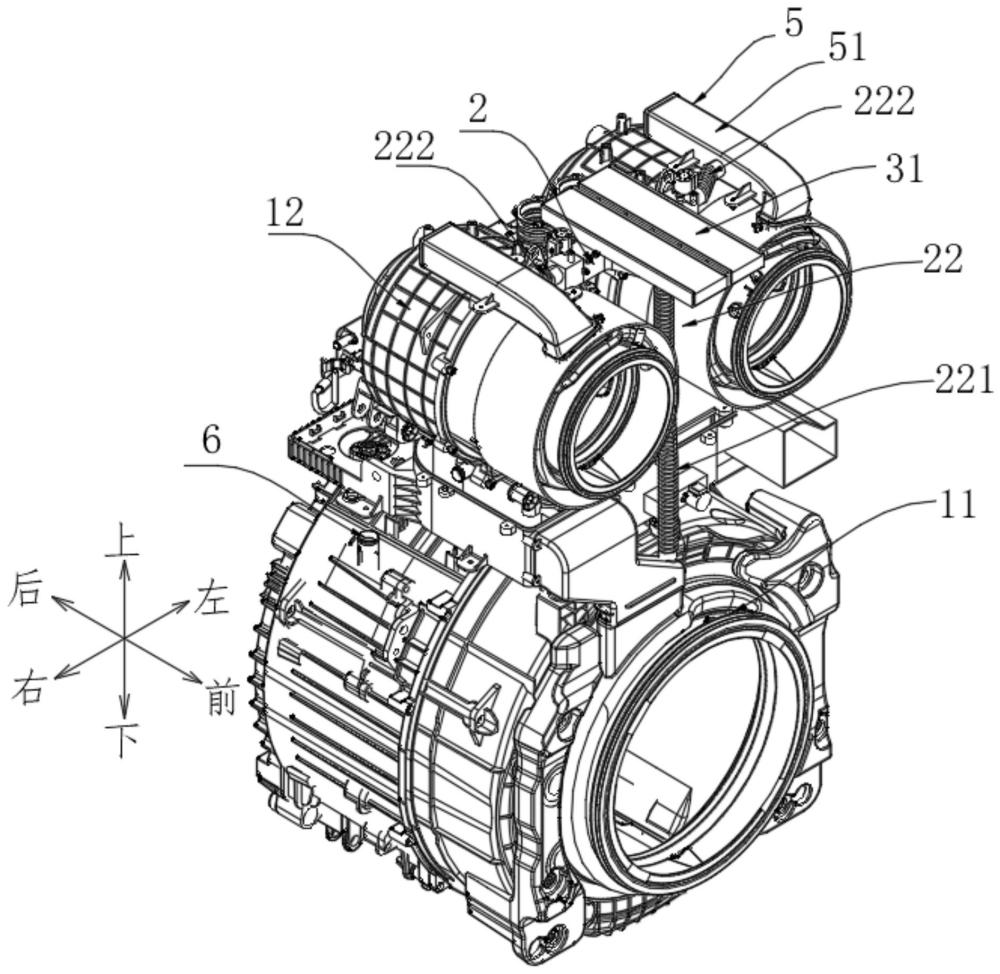

51、在一些可能的实施方式中，三个所述筒体包括第一筒体和两个第二筒体；

52、所述第二筒体位于所述第一筒体的上方，且两个所述第二筒体的两个转动轴线分别位于所述第一筒体的转动轴线所在竖直平面的两侧；

53、所述第二筒体的外径小于所述第一筒体的外径；

54、三个所述新风管包括第一新风管和两个第二新风管，所述第一新风管与所述第一筒体的内部连通，所述第二新风管与对应的所述第二筒体的内部连通。

55、其中，两个第二筒体的转动轴线位于第一筒体的转动轴线所在竖直面的两侧，实现对第一筒体的左上方和右上方两个“角落空间”进行充分的利用。其次，将两个第二筒体布置于第一筒体的两个斜上方，相比于直接布置于第一筒体正上方的方式而言，可以降低衣物处理设备的重心，减少晃动并提升稳定性。

56、另外，通过将进风装置设置在两个第二筒体的两个转动轴线所在的两个竖直面之间，一方面可以对两个第二筒体之间的留存的“角落空间”进行有效地利用，无需单独布置新的空间容纳该进风装置。另外一方面，使新风管到相邻两个第二筒体之间的距离相同或相近，避免因新风管的长短差异过大而影响送风的效果。

57、本公开的实施例提供的技术方案可以包括以下有益效果：首先，通过进风装置和三个新风管能够将衣物处理设备外部干燥、新鲜的空气引入密闭的三个筒体内，从而实现利用一个新风机构向三个筒体内输送新风的目的，滞留于三个筒体内的衣物能够在新风的作用下改善潮湿的状态，减少细菌滋生的可能性并减少异味的产生。

58、其次，进风装置通过三个新风管分别连通至三个筒体的内部，也即能够向三个筒体输送新风，实现"一拖三"的送新风效果，相比于每个筒体单独设置送新风部件的方式而言，可以有效地减少部件的数量，并可以在布置有三个筒体的衣物处理设备的内部进行紧凑的布置，减少对衣物处理设备内部空间的占用，进而利于衣物处理设备小尺寸的设计，减小占地面积。

59、应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本公开。
