一种衣物处理设备及组装系统的制作方法

本发明涉及衣物处理设备领域的一种衣物处理设备，具体地说，涉及一种嵌入式衣物处理设备，特别是一种用于提升散热效率的衣物处理设备，还涉及一种上述衣物处理设备的组装系统。

背景技术：

1、随着人们生活水平的不断提高，人们对生活质量的要求也越来越高，现代家庭对家用电器舒适性和智能化程度的要求不断提高，具有烘干功能的衣物处理设备逐渐成为不可或缺的家电之一，它可以较大程度的节省人力物力，又可以达到较好的衣物烘干处理的效果。

2、还有，现有家庭中为节省空间并提升整体家居美观度，嵌入式安装衣物处理设备的使用方式越来越普遍。然而，衣物处理设备在实际烘干工作过程中，常常因换热器工作导致设备外壁处产生水汽冷凝积聚；尤其在衣物处理设备采用嵌入安装的方式时，衣物处理设备与安装柜体之间的安装间隙区域会因空间较小、空气不流通等原因，易产生水汽滞留和冷凝水堆积，从而影响设备性能，甚至造成部件锈蚀或发霉。

3、现有技术中多未考虑衣物处理设备与安装柜体间的通风问题，尤其是在嵌入式安装的紧凑环境下，衣物处理设备执行烘干程序时，设备外壁更容易成为水汽冷凝的留存区域。因此，亟需一种能够有效将设备外围水汽吹散、保持安装间隙通风干燥的技术方案。

4、有鉴于此，特提出本发明。

技术实现思路

1、本发明要解决的技术问题在于克服现有技术的不足，提供一种具备散热功能的衣物处理设备，通过设于设备本体上的散热组件，有效引导设备外部的潮湿气体流通至外界空间中，防止水汽在安装间隙聚集，提高设备运行可靠性的目的。同时，本发明还提供一种与上述设备配套使用的组装系统，尤其适用于嵌入式安装环境中，以达到确保设备与柜体之间的热湿空气能顺利排出，提高设备所处环境干燥性的目的。

2、为解决上述技术问题，实现上述发明目的，本发明采用技术方案的基本构思是：

3、一种衣物处理设备，包括：本体；所述本体上设有散热组件，用于将所述本体外围安装间隙中的水汽排出至外界。

4、进一步，所述本体的外壁包括，安装侧壁和操控侧壁；所述安装侧壁供所述本体与安装部件相对，形成所述安装间隙；所述操控侧壁供所述本体与所述安装部件的外界空间相对；所述散热组件将所述安装间隙处的水汽排出至所述操控侧壁外围的外界空间。

5、进一步，所述散热组件包括，散热风道；所述散热风道的进风口设于所述安装侧壁处，所述散热风道的出风口设于所述操控侧壁处；所述散热风道中安装有散热风机，所述散热风机工作时提供自进风口向出风口方向气体流动的驱动力。

6、进一步，所述本体的前侧壁设有可开闭的机门，构成所述操控侧壁；所述本体的其他至少一侧壁与所述安装部件相对，构成安装侧壁；所述本体的前侧壁设有所述出风口，各个所述安装侧壁分别设有所述进风口。

7、进一步，各进风口经同一散热风道与所述进风口相连通，所述散热风道中安装有处于所述进风口处的所述散热风机；或者，各出风口分别经不同散热风道与所述进风口相连通，各所述散热风道中分别安装有散热风机。

8、进一步，所述散热组件集成设置于所述本体上；和/或，所述散热组件独立安装于所述本体上。即，可以使得散热组件集成设置于本体内部，和/或，散热组件独立设置于本体外部，以实现对散热组件分别进行集成式结构、或独立式结构形式的设置。

9、进一步，所述散热组件设于所述本体的顶侧壁处；所述本体的左侧壁顶部、右侧壁顶部和后侧壁顶部分别设有所述散热风道的进风口；所述本体的前侧壁顶部设有所述散热风道的出风口；所述散热风道内部安装散热风机，用于将所述本体的左侧壁、右侧壁、后侧壁外围安装间隙中的气体抽至所述本体前侧壁前侧的外界空间中。

10、进一步，所述散热组件安装于所述本体的左侧壁、右侧壁、后侧壁、顶侧壁和底侧壁中的至少一侧壁处；所述散热组件内部设有散热风道，所述散热风道的进风口朝向所述本体的左侧壁、右侧壁、后侧壁、顶侧壁和底侧壁中的至少一侧壁外围的安装间隙开设；所述散热风道的出风口朝向所述本体的前侧壁的前侧开设。

11、本发明还提供了一种衣物处理设备的组装系统，包括，上述任一所述的衣物处理设备，所述衣物处理设备的本体嵌入安装于安装部件中，所述本体的至少部分侧壁与所述安装部件相对形成安装间隙，所述本体的至少部分侧壁与所述安装部件的外界空间相对，所述散热组件将所述安装间隙中的气体抽取至外界。

12、进一步，所述安装部件包括柜体，所述本体安装于柜体中；所述本体的至少一侧壁为与所述柜体不相对的操控侧壁；所述本体的其他侧壁分别为与所述柜体相对的安装侧壁，至少部分安装侧壁与所述柜体之间形成安装间隙；所述散热组件设有与各安装侧壁对应的安装间隙相连通的进风口，与操控侧壁前侧的外界空间相连通的出风口。

13、进一步，包括，两个所述衣物处理设备；两个所述衣物处理设备上下叠放，并嵌入安装于所述柜体中；至少一个所述衣物处理设备上设有所述散热组件，用于对两个所述衣物处理设备和所述柜体之间的安装间隙中的气体抽取至外界空间。

14、可选的，所述散热组件设置于两个所述衣物处理设备之间。

15、采用上述技术方案后，本发明与现有技术相比具有以下有益效果。

16、本发明中，通过上述设置，以使衣物处理设备本体上设置散热组件，实现对设备本体安装侧壁处产生的潮湿气体进行有效换气，以防止冷凝水在烘干设备本体外壁积存的效果，进而达到有效延长设备使用寿命的显著技术进步。

17、同时，本发明通过上述设置，以使得衣物处理设备嵌入安装于柜体中，令设备与柜体之间安装缝隙中的潮湿气体可被抽取外排，有效杜绝了柜体内部水汽堆积、冷凝水腐蚀设备和柜体等问题发生，大大提高了采用嵌入式安装的衣物处理处理设备的使用体验。

18、还有，本发明结构简单，效果显著，适宜推广使用。

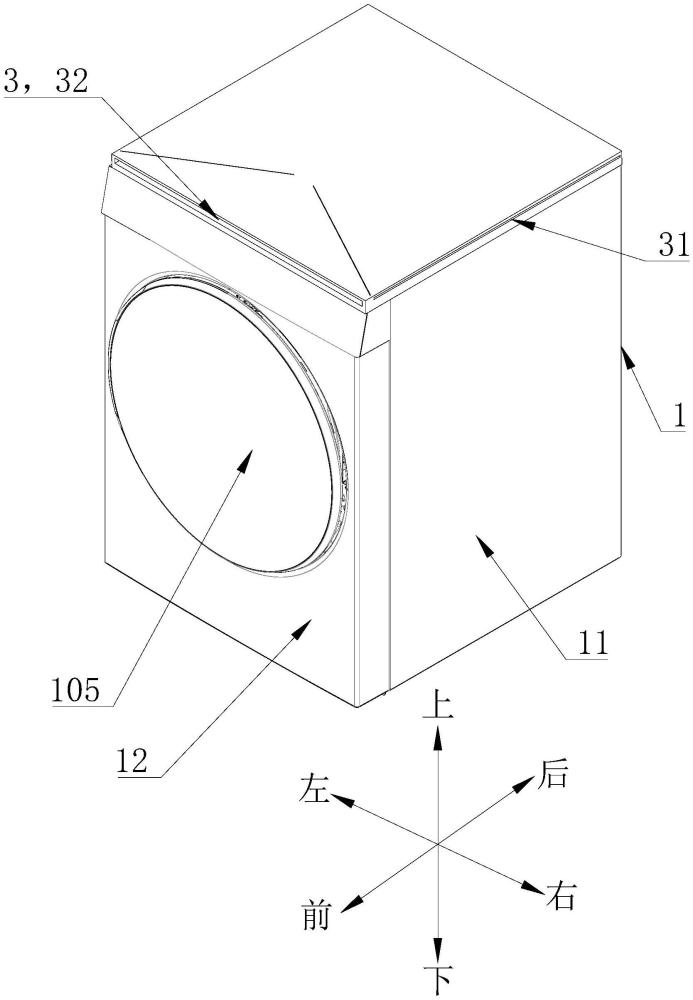

19、下面结合附图对本发明的具体实施方式作进一步详细的描述。

1.一种衣物处理设备，包括：本体(1)；

2.根据权利要求1所述的一种衣物处理设备，其特征在于，

3.根据权利要求2所述的一种衣物处理设备，其特征在于，

4.根据权利要求3所述的一种衣物处理设备，其特征在于，

5.根据权利要求1至4任一所述的一种衣物处理设备，其特征在于，

6.根据权利要求5所述的一种衣物处理设备，其特征在于，

7.根据权利要求5所述的一种衣物处理设备，其特征在于，

8.一种衣物处理设备的组装系统，其特征在于：包括，上述权利要求1至7任一所述的衣物处理设备(100)，所述衣物处理设备(100)的本体(1)嵌入安装于安装部件(2)中，所述本体(1)的至少部分侧壁与所述安装部件(2)相对形成安装间隙(4)，所述本体(1)的至少部分侧壁与所述安装部件(2)的外界空间相对，所述散热组件(3)将所述安装间隙(4)中的气体抽取至外界空间。

9.根据权利要求8所述的一种衣物处理设备的组装系统，其特征在于，

10.根据权利要求9所述的一种衣物处理设备的组装系统，其特征在于，
