一种划线器的制作方法

本技术涉及建筑工具，具体为一种划线器。

背景技术：

1、在建筑、装修及体育场地施工等领域，划线器是一种用于在地面上标记直线的常用工具。传统划线器通常采用固定的储粉容器，在使用过程中，补充粉末时需要打开盖子进行倾倒，操作繁琐，容易造成粉末泼洒，且密封性难以保证，导致粉末受潮或泄漏。此外，现有产品的功能单一，无法灵活适应不同场景下的使用需求。

2、因此我们提出了一种划线器来解决上述问题。

技术实现思路

1、（一）解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种划线器，解决了上述背景技术中所提出现有划线器存在结构功能单一、粉末补充与密封操作繁琐、效率低下，以及模块化与通用性不足的问题。

3、（二）技术方案

4、本实用新型为了实现上述目的具体采用以下技术方案：

5、一种划线器，包括划线器主体，所述划线器主体内部设有用于容纳物料的容纳腔；

6、所述划线器主体上设有通用接口，该通用接口被配置为能够选择性地与粉瓶或盖子可拆卸地连接，以实现所述容纳腔的密封或与粉瓶的内部空间连通。

7、进一步地，所述通用接口具有内螺纹，用于与所述粉瓶的瓶口螺纹连接。

8、进一步地，所述通用接口的内壁还设置有位于内螺纹轴向一侧的卡接结构，用于与所述盖子的卡扣旋转卡接。

9、进一步地，所述通用接口包括同轴相连的第一筒体和第二筒体，所述第一筒体相较于第二筒体更靠近划线器主体且其内径较小，所述内螺纹设置于第一筒体的内壁，所述卡接结构设置第二筒体的内壁。

10、进一步地，还包括一柔性连接带，所述柔性连接带的第一端设有环状结构，活动套设于所述第一筒体的外部；所述柔性连接带的第二端设有连接头；所述盖子的内部设有卡孔；所述连接头与卡孔构成可拆卸的卡接配合。

11、进一步地，所述第二筒体的开口端端面嵌套有密封圈；所述盖子的外侧设有一圈台阶槽；当所述盖子与通用接口卡接固定时，所述台阶槽的外壁压紧密封圈。

12、进一步地，所述划线器主体的内部转动设置有线轮，所述线轮的中轴一端延伸至划线器主体的一侧并设置有中心齿轮。

13、进一步地，所述划线器主体的一侧转动设置有至少三个过渡齿轮，三个所述过渡齿轮呈环形等间距分布且均与中心齿轮相啮合，所述划线器主体的一侧还转动设置有大齿盘，所述大齿盘内壁上的齿与三个过渡齿轮相啮合。

14、进一步地，所述划线器主体的一侧设置有收纳槽，所述大齿盘上活动设置有摇柄，所述摇柄远离大齿盘的一端可翻转收纳至收纳槽的内部。

15、进一步地，所述划线器主体上还设置有位于通用接口一侧的手柄，所述划线器主体上与通用接口相对的一端设置有出线口，所述划线器主体的内部设置有位于出线口一侧的毛毡，所述划线器主体上还设置有位于出线口一侧的拉环。

16、（三）有益效果

17、与现有技术相比，本实用新型提供了一种划线器，具备以下有益效果：

18、本实用新型，通过设置通用接口，可快速、灵活地与粉瓶或盖子实现稳定连接，连接粉瓶时可直接利用瓶内粉末，省去开盖倒粉步骤，显著提升效率，连接盖子时则形成独立密封容器，便于携带与多次使用，盖子通过旋转卡接与通用接口紧密固定，并结合端面密封圈有效防止粉末受潮与泄漏，当盖子取下时，它通过柔性连接带悬垂于划线器主体旁，既不会丢失，也不会妨碍粉瓶的安装或划线操作，该设计实现了模块间的快速配合与可靠密封，操作简便，适应性强，极大提升了使用便捷性与场景适应性。

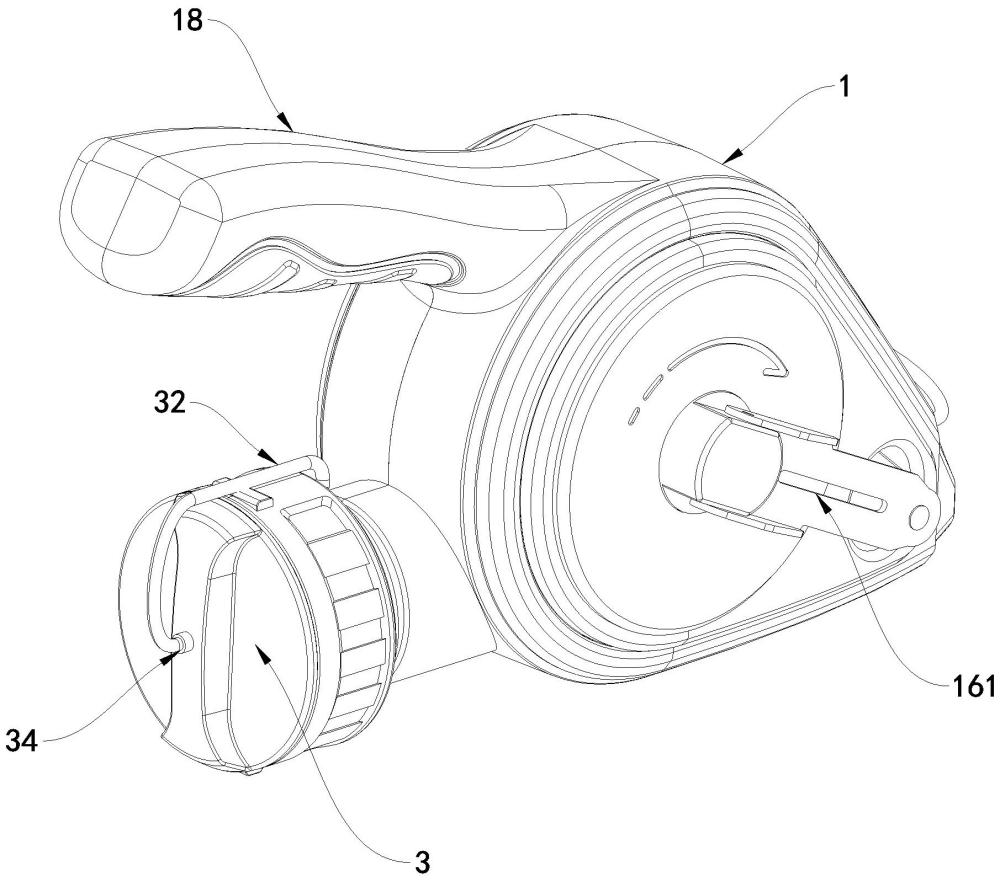

1.一种划线器，包括划线器主体（1），其特征在于：所述划线器主体（1）内部设有用于容纳物料的容纳腔（11）；

2.根据权利要求1所述的一种划线器，其特征在于：所述通用接口（12）具有内螺纹（121），用于与所述粉瓶（2）的瓶口螺纹连接。

3.根据权利要求2所述的一种划线器，其特征在于：所述通用接口（12）的内壁还设置有位于内螺纹（121）轴向一侧的卡接结构（122），用于与所述盖子（3）的卡扣（31）旋转卡接。

4.根据权利要求3所述的一种划线器，其特征在于：所述通用接口（12）包括同轴相连的第一筒体（123）和第二筒体（124），所述第一筒体（123）相较于第二筒体（124）更靠近划线器主体（1）且其内径较小，所述内螺纹（121）设置于第一筒体（123）的内壁，所述卡接结构（122）设置第二筒体（124）的内壁。

5.根据权利要求4所述的一种划线器，其特征在于：还包括一柔性连接带（32），所述柔性连接带（32）的第一端设有环状结构（33），活动套设于所述第一筒体（123）的外部；所述柔性连接带（32）的第二端设有连接头（34）；所述盖子（3）的内部设有卡孔（35）；所述连接头（34）与卡孔（35）构成可拆卸的卡接配合。

6.根据权利要求4所述的一种划线器，其特征在于：所述第二筒体（124）的开口端端面嵌套有密封圈（125）；所述盖子（3）的外侧设有一圈台阶槽（36）；当所述盖子（3）与通用接口（12）卡接固定时，所述台阶槽（36）的外壁压紧密封圈（125）。

7.根据权利要求1所述的一种划线器，其特征在于：所述划线器主体（1）的内部转动设置有线轮（13），所述线轮（13）的中轴一端延伸至划线器主体（1）的一侧并设置有中心齿轮（14）。

8.根据权利要求1所述的一种划线器，其特征在于：所述划线器主体（1）的一侧转动设置有至少三个过渡齿轮（15），三个所述过渡齿轮（15）呈环形等间距分布且均与中心齿轮（14）相啮合，所述划线器主体（1）的一侧还转动设置有大齿盘（16），所述大齿盘（16）内壁上的齿与三个过渡齿轮（15）相啮合。

9.根据权利要求8所述的一种划线器，其特征在于：所述划线器主体（1）的一侧设置有收纳槽（17），所述大齿盘（16）上活动设置有摇柄（161），所述摇柄（161）远离大齿盘（16）的一端可翻转收纳至收纳槽（17）的内部。

10.根据权利要求1所述的一种划线器，其特征在于：所述划线器主体（1）上还设置有位于通用接口（12）一侧的手柄（18），所述划线器主体（1）上与通用接口（12）相对的一端设置有出线口（19），所述划线器主体（1）的内部设置有位于出线口（19）一侧的毛毡（101），所述划线器主体（1）上还设置有位于出线口（19）一侧的拉环（102）。
