一种道路施工用移动式测量装置的制作方法

本技术涉及道路施工领域，尤其涉及一种道路施工用移动式测量装置。

背景技术：

1、现有专利（公告号：cn211621121u）提出了一种道路施工用移动式测量装置，包括具有伸缩功能且为中空结构的第一花杆和铰接在所述第一花杆底部用于支撑第一花杆站立的支腿以及设置在所述第一花杆上用于固定支腿的固定套筒；所述第一花杆的内部滑动连接有第二花杆，且所述第二花杆贯穿所述第一花杆的上表面，所述第二花杆和所述第一花杆的外侧均粘接有刻度涂层； 所述第一花杆的外侧靠近所述支腿上方的位置处开设有凹槽，且所述支腿的一端延伸至所述凹槽内，所述第一花杆的表面滑动连接有固定套筒，所述固定套筒的内侧开设有内螺纹槽，然而此测量装置在使用时只能进行长度的测量，不具备角度测量的结构。

技术实现思路

1、本实用新型针对现有技术存在的上述不足，提供一种集成长度测量与角度测量功能，无需额外携带多种测量工具的一种道路施工用移动式测量装置。

2、本实用新型的目的是通过以下技术方案来实现：

3、一种道路施工用移动式测量装置，包括一号尺管、一号侧座、量角板、转动量角杆、滑动卡板、卡板凸板、二号尺管、三号尺管、一号固定座、二号固定座，所述一号尺管侧面连接一号侧座，二号尺管侧面具有二号侧块，二号侧块与一号尺管相适应，二号侧块插入一号尺管，二号侧块在一号尺管内滑动，一号固定座具有一号卡槽，一号尺管与一号卡槽相适应，一号尺管插入一号卡槽，一号尺管连接一号卡槽，一号固定座具有一号卡孔，二号尺管与一号卡孔相适应，二号尺管插入一号卡孔，二号尺管在一号卡孔内滑动，三号尺管侧面具有三号侧块，三号侧块与二号尺管相适应，三号侧块插入二号尺管，三号侧块在二号尺管内滑动。

4、所述二号固定座具有二号卡槽，二号尺管与二号卡槽相适应，二号尺管插入二号卡槽，二号尺管连接二号卡槽，二号固定座具有二号卡孔，三号尺管与二号卡孔相适应，三号尺管插入二号卡孔，三号尺管在二号卡孔内滑动，三号尺管侧面具有三号侧座，三号侧座侧面与一号侧座侧面对齐。

5、有益效果

6、1、本实用新型一号尺管侧面连接一号侧座，一号侧座在一号尺管侧面对一号尺管支撑，防止一号尺管底部直接与地面接触对一号尺管造成磨损，二号侧块插入一号尺管，三号侧块插入二号尺管，使一号尺管、二号尺管、三号尺管组成一个三段式的测量尺，这种伸缩式的测量尺在使用时方便携带与收纳，三号尺管侧面具有三号侧座，三号侧座与一号侧座侧面对齐，在使用时一号侧座与三号侧座配合对整个测量尺进行支撑，使测量尺底部不会与地面直接摩擦，一号固定座安装固定在一号尺管侧面，二号尺管插入一号固定座，一号固定座对二号尺管支撑，使二号尺管处于一号尺管中间位置，同时一号固定座防止二号侧块从一号尺管内滑出，防止一号尺管、二号尺管断开，二号固定座安装固定在二号尺管上，三号尺管插入二号固定座，二号固定座对三号尺管支撑且使三号尺管保持居中，同时二号固定座防止三号侧块从二号尺管内滑出，防止三号尺管与二号尺管断开，保证整个测量尺的使用牢固。

7、2、本实用新型量角板安装固定在一号尺管上部，转动量角杆通过转轴连接量角板，使转动量角杆可在量角板上转动，量角板上带有刻度，转动量角杆转动对路面施工的角度进行测量，更加的方便，u型固定板扣在滑动卡板上，通过u型固定板将滑动卡板安装在一号尺管上，且滑动卡板可水平滑动，滑动卡板上的一组卡板凸板防止滑动卡板从u型固定板内滑出，转动量角杆插入卡板侧槽，对转动量角杆定位，保证转动量角杆在收纳时的位置。集成长度测量与角度测量功能，无需额外携带多种测量工具，单次操作即可完成路面施工所需的长度、角度数据采集，减少工具切换和携带成本，加快施工测量进度。

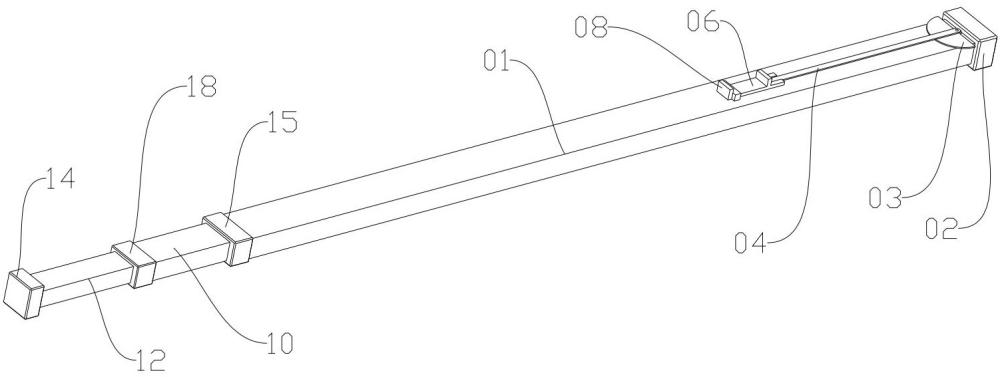

1.一种道路施工用移动式测量装置，其特征是:包括一号尺管（01）、一号侧座（02）、量角板（03）、转动量角杆（04）、滑动卡板（06）、卡板凸板（08），所述一号尺管（01）侧面连接一号侧座（02），二号尺管（10）侧面具有二号侧块（11），二号侧块（11）与一号尺管（01）相适应，二号侧块（11）插入一号尺管（01），二号侧块（11）在一号尺管（01）内滑动，一号固定座（15）具有一号卡槽（16），一号尺管（01）与一号卡槽（16）相适应，一号尺管（01）插入一号卡槽（16），一号尺管（01）连接一号卡槽（16），一号固定座（15）具有一号卡孔（17），二号尺管（10）与一号卡孔（17）相适应，二号尺管（10）插入一号卡孔（17），二号尺管（10）在一号卡孔（17）内滑动，三号尺管（12）侧面具有三号侧块（13），三号侧块（13）与二号尺管（10）相适应，三号侧块（13）插入二号尺管（10），三号侧块（13）在二号尺管（10）内滑动。

2.根据权利要求1所述的一种道路施工用移动式测量装置，其特征是:二号固定座（18）具有二号卡槽（19），二号尺管（10）与二号卡槽（19）相适应，二号尺管（10）插入二号卡槽（19），二号尺管（10）连接二号卡槽（19），二号固定座（18）具有二号卡孔（20），三号尺管（12）与二号卡孔（20）相适应，三号尺管（12）插入二号卡孔（20），三号尺管（12）在二号卡孔（20）内滑动，三号尺管（12）侧面具有三号侧座（14），三号侧座（14）侧面与一号侧座（02）侧面对齐。

3.根据权利要求2所述的一种道路施工用移动式测量装置，其特征是:所述量角板（03）连接一号尺管（01），转动量角杆（04）下表面与量角板（03）相贴合，转动量角杆（04）通过转轴（05）连接量角板（03），u型固定板（09）下部连接一号尺管（01），滑动卡板（06）与u型固定板（09）相适应，滑动卡板（06）插入u型固定板（09），滑动卡板（06）在u型固定板（09）内滑动。

4.根据权利要求1所述的一种道路施工用移动式测量装置，其特征是:所述滑动卡板（06）侧面具有一组卡板凸板（08），u型固定板（09）与卡板凸板（08）相贴合，滑动卡板（06）具有卡板侧槽（07），转动量角杆（04）与卡板侧槽（07）相适应，转动量角杆（04）插入卡板侧槽（07）。
