一种波纹管用增强结构及波纹钢涵洞的制作方法

本技术涉及波纹钢，具体涉及一种波纹管用增强结构及波纹钢涵洞。

背景技术：

1、波纹钢结构以其出色的抗变形能力和高效的安装特点，被广泛应用于多个领域。当波纹管作为涵洞的主要结构时，其设计需要确保涵洞具备优异的承载能力、强度和刚度等力学性能，以保证涵洞在使用过程中能够保持稳定，不易发生变形，从而满足安全性和耐久性的要求。

2、然而，尽管波纹管涵洞具有诸多优点，但在某些极端或特殊环境下，其结构性能仍存在一定的局限性，使得波纹管涵洞的承载能力、强度和刚度较弱，无法完全适应复杂的使用条件。

3、因此，亟需一种能够增强波纹管涵洞承载能力、强度和刚度的波纹管用增强结构及涵洞。

技术实现思路

1、本实用新型的目的是提供一种波纹管用增强结构及波纹钢涵洞，以至少解决目前波纹管涵洞的承载能力、强度和刚度较弱的问题。

2、为了达到上述目的，本实用新型所采用的技术方案为：

3、一种波纹管用增强结构，包括波纹钢垫板、多个环形竖向板、多个加强板、环形对接件及混凝土；

4、所述波纹钢垫板环向设置于波纹管外周，所述环形竖向板环向垂直设置于所述波纹钢垫板上，且沿所述波纹管的轴向间隔布置，相邻所述环形竖向板之间形成填充间距，所述加强板均设置于所述填充间距中，且分别环向连接于相邻所述环形竖向板之间；

5、所述环形对接件环向设置于外侧两个所述环形竖向板的上端，所述环形对接件与所述加强板之间形成填充腔，所述填充腔内设置有钢筋网，所述环形对接件顶部开设有多个注浆孔，所述混凝土自所述注浆孔浇筑于所述填充间距和所述填充腔内。

6、进一步的，所述环形竖向板包括两个相对接的半环形板，所述半环形板之间通过端头法兰连接。

7、进一步的，所述环形对接件的竖向截面呈倒u型，包括环形顶板和设置于所述环形顶板两侧的环形侧板，所述环形侧板沿所述环形顶板径向向内延伸，且所述环形侧板下端分别与外侧两个所述环形竖向板连接。

8、进一步的，外侧的两个所述环形竖向板上端均设置有向外延伸的第一环形连接板。

9、进一步的，所述环形侧板下端均设置有向外延伸且与所述第一环形连接板对接的第二环形连接板。

10、进一步的，所述第一环形连接板和所述第二环形连接板通过紧固件连接。

11、进一步的，所述填充腔内设置有多个连接钢筋，所述连接钢筋的一端垂直连接于所述环形顶板，另一端穿过所述钢筋网延伸至所述填充间距中。

12、进一步的，所述加强板的下端面与所述波纹钢垫板之间设置有流动间距。

13、进一步的，所述环形竖向板设置于所述波纹钢垫板的波谷中。

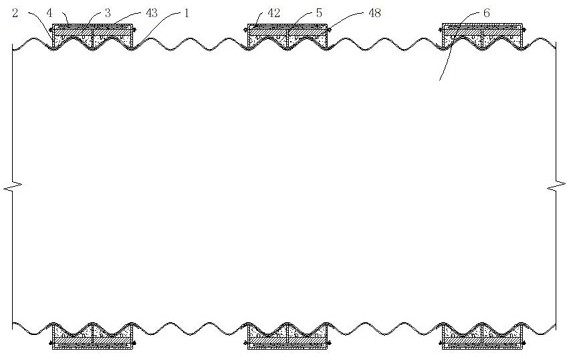

14、一种波纹钢涵洞，包括波纹管，所述波纹管外周沿轴向间隔设置有多个上述的一种波纹管用增强结构。

15、与现有技术相比，本实用新型的有益效果如下：

16、1、本实用新型提供一种波纹管用增强结构及波纹钢涵洞，在波纹管上设置有波纹钢垫板、多个环形竖向板、多个加强板和环形对接件，通过环形对接件上的注浆孔向结构内部灌注混凝土，使整个结构成为一个牢固的整体，进而增强了波纹管自身的承载能力、强度和刚度性能，无论是在承受垂直压力，例如上方覆土的重量，还是侧向压力，例如周围土体的挤压，都能够表现出卓越的性能，以满足环境需求。

17、2、本实用新型在波纹管上沿轴向间隔设置多个增强结构，从而使涵洞沿轴线方向上多处位置的承载能力、强度及刚度的力学性能均得以提高，有效防止波纹管因长期受压而发生变形、破裂等问题，大大延长了波纹管的使用寿命，降低了维护成本，同时也提高了涵洞的整体安全性和可靠性，进而保证涵洞更为稳固、安全的使用。

1.一种波纹管用增强结构，其特征在于：包括波纹钢垫板（1）、多个环形竖向板（2）、多个加强板（3）、环形对接件（4）及混凝土（5）；

2.根据权利要求1所述的一种波纹管用增强结构，其特征在于：

3.根据权利要求1所述的一种波纹管用增强结构，其特征在于：

4.根据权利要求3所述的一种波纹管用增强结构，其特征在于：

5.根据权利要求4所述的一种波纹管用增强结构，其特征在于：

6.根据权利要求5所述的一种波纹管用增强结构，其特征在于：

7.根据权利要求3所述的一种波纹管用增强结构，其特征在于：

8.根据权利要求1所述的一种波纹管用增强结构，其特征在于：

9.根据权利要求1所述的一种波纹管用增强结构，其特征在于：

10.一种波纹钢涵洞，其特征在于：包括波纹管（6），所述波纹管（6）外周沿轴向间隔设置有多个权利要求1-9任一项所述的一种波纹管用增强结构。
