一种市政工程用道路清扫装置的制作方法

本技术属于道路清扫，具体来说，特别涉及一种市政工程用道路清扫装置。

背景技术：

1、市政道路作为城市交通网络的核心组成部分，承担着行人通行、车辆运输等重要功能，其清洁程度直接关系到城市交通通行安全、市容环境质量及市民生活体验。在道路长期使用过程中，易积累灰尘、砂石、落叶、生活垃圾等各类污染物，这些污染物不仅会降低路面摩擦系数，增加交通事故发生风险，还可能在雨水冲刷下堵塞排水系统，加剧路面损坏；同时，飘散的粉尘会造成大气污染，影响周边居民身体健康，因此道路清扫是市政工程维护中的关键环节，通过及时有效的清扫作业，可清除路面污染物，保障道路通行顺畅，改善城市生态环境，延长道路使用寿命。

2、目前，市政道路清扫多采用清扫车进行机械化作业，以提升清扫效率、降低人工劳动强度。现有部分清扫车的核心清扫部件为固定安装的清扫刷盘，其安装角度和伸展幅度无法调节，导致清扫宽度固定不变。然而，市政道路的宽度规格多样，包括主干道、次干道、小巷道、人行道等不同场景，固定宽度的清扫刷盘难以适配多样化的清扫需求。

技术实现思路

1、针对固定宽度的清扫刷盘难以适配多样化的清扫需求的问题，本实用新型提出一种市政工程用道路清扫装置，以克服现有相关技术所存在的上述技术问题。

2、为解决上述技术问题，本实用新型是通过以下技术方案实现的：

3、本实用新型为一种市政工程用道路清扫装置，包括移动车，所述移动车的底部设置有驱动组件、主清扫组件和辅清扫组件，所述驱动组件推动主清扫组件在移动车的底部进行转动，同时所述驱动组件推动辅清扫组件进行上下移动，所述辅清扫组件通过伸缩组件安装在移动车的底部。

4、进一步地，所述驱动组件包括安装座，所述安装座固定安装在移动车的底部，所述安装座的外表面固定安装有电动推杆，所述电动推杆的活动端固定安装有竖板，所述竖板的顶部固定连接有齿板，所述齿板的底部固定连接有梯形座。

5、进一步地，所述主清扫组件包括转动板，所述转动板转动连接在移动车的底部，所述转动板的底部固定安装有残齿轮，所述残齿轮与齿板啮合，所述转动板的外表面固定连接有机座，所述机座的外表面固定安装有主清扫电机，所述主清扫电机的输出轴传动连接有主清扫刷。

6、进一步地，所述辅清扫组件包括滑动座，所述滑动座通过伸缩组件安装在移动车的底部，所述滑动座的外表面固定安装有辅清扫电机，所述辅清扫电机的输出轴端传动连接有辅清扫辊，所述滑动座的顶部固定连接有侧板，所述侧板的外表面转动连接有转动柱。

7、进一步地，所述伸缩组件包括固定筒，所述固定筒固定安装在移动车的底部，所述固定筒的内部分别滑动连接有圆板和滑动杆，所述圆板的底部与滑动杆固定连接，所述圆板的顶部固定连接有弹簧，所述滑动杆的下端与滑动座固定连接。

8、进一步地，所述移动车的外表面转动连接有收集车，所述收集车的底部固定连接有软管，所述软管的外表面固定安装有支架，所述支架固定连接在移动车的底部。

9、进一步地，所述齿板的外表面开设有腰型槽。

10、本实用新型具有以下有益效果：

11、本实用新型通过驱动组件和主清扫组件的连接，驱动组件和主清扫组件均安装在移动车的底部，启动驱动组件后，驱动组件在移动车的底部进行位移的同时推动两组主清扫组件进行旋转，调节主清扫组件的位置，从而达到扩大清扫范围的目的，使用时根据需要进行调节，较为灵活。

12、本实用新型通过齿板和梯形座的连接，齿板带动梯形座移动过程中推动滑动座向下移动，使得滑动座内的辅清扫辊下降并与地面接触，此时辅清扫辊位于两组主清扫刷之间，可对两组主清扫刷之间的间隙进行清扫，避免两组主清扫刷之间的距离和角度增大后导致中间位置残留垃圾的情况发生。

13、当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

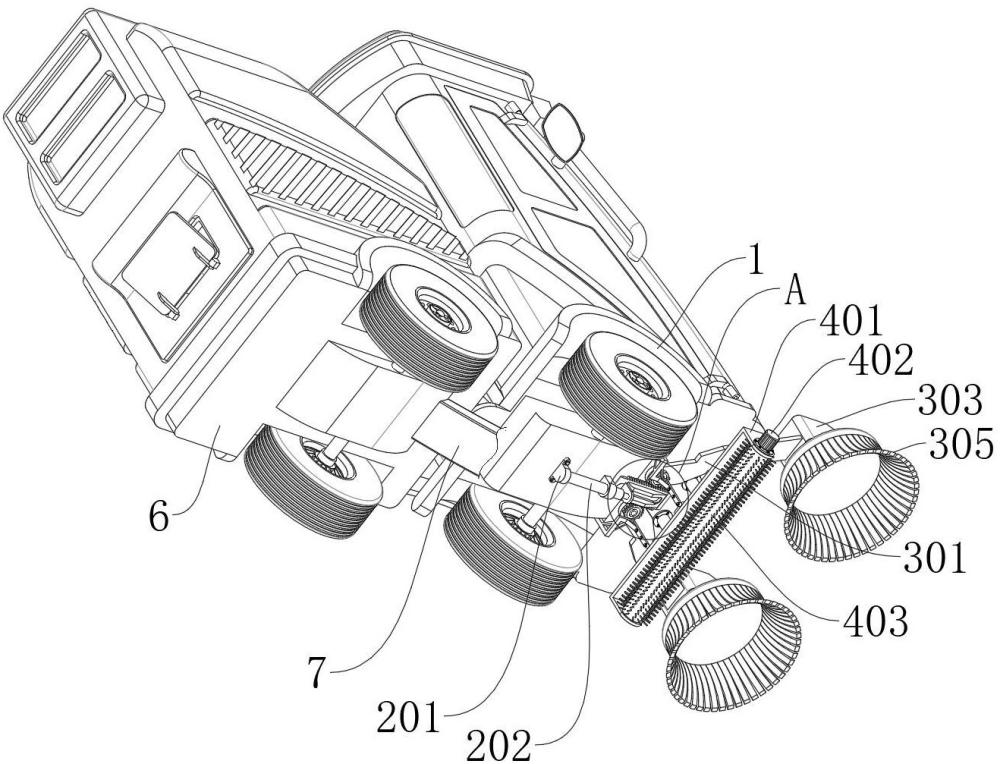

1.一种市政工程用道路清扫装置，包括移动车（1），其特征在于，所述移动车（1）的底部设置有驱动组件（2）、主清扫组件（3）和辅清扫组件（4），所述驱动组件（2）推动主清扫组件（3）在移动车（1）的底部进行转动，同时所述驱动组件（2）推动辅清扫组件（4）进行上下移动，所述辅清扫组件（4）通过伸缩组件（5）安装在移动车（1）的底部。

2.根据权利要求1所述的一种市政工程用道路清扫装置，其特征在于，所述驱动组件（2）包括安装座（201），所述安装座（201）固定安装在移动车（1）的底部，所述安装座（201）的外表面固定安装有电动推杆（202），所述电动推杆（202）的活动端固定安装有竖板（203），所述竖板（203）的顶部固定连接有齿板（204），所述齿板（204）的底部固定连接有梯形座（205）。

3.根据权利要求2所述的一种市政工程用道路清扫装置，其特征在于，所述主清扫组件（3）包括转动板（301），所述转动板（301）转动连接在移动车（1）的底部，所述转动板（301）的底部固定安装有残齿轮（302），所述残齿轮（302）与齿板（204）啮合，所述转动板（301）的外表面固定连接有机座（303），所述机座（303）的外表面固定安装有主清扫电机（304），所述主清扫电机（304）的输出轴传动连接有主清扫刷（305）。

4.根据权利要求3所述的一种市政工程用道路清扫装置，其特征在于，所述辅清扫组件（4）包括滑动座（401），所述滑动座（401）通过伸缩组件（5）安装在移动车（1）的底部，所述滑动座（401）的外表面固定安装有辅清扫电机（402），所述辅清扫电机（402）的输出轴端传动连接有辅清扫辊（403），所述滑动座（401）的顶部固定连接有侧板（404），所述侧板（404）的外表面转动连接有转动柱（405）。

5.根据权利要求4所述的一种市政工程用道路清扫装置，其特征在于，所述伸缩组件（5）包括固定筒（501），所述固定筒（501）固定安装在移动车（1）的底部，所述固定筒（501）的内部分别滑动连接有圆板（502）和滑动杆（503），所述圆板（502）的底部与滑动杆（503）固定连接，所述圆板（502）的顶部固定连接有弹簧（504），所述滑动杆（503）的下端与滑动座（401）固定连接。

6.根据权利要求5所述的一种市政工程用道路清扫装置，其特征在于，所述移动车（1）的外表面转动连接有收集车（6），所述收集车（6）的底部固定连接有软管（7），所述软管（7）的外表面固定安装有支架（8），所述支架（8）固定连接在移动车（1）的底部。

7.根据权利要求6所述的一种市政工程用道路清扫装置，其特征在于，所述齿板（204）的外表面开设有腰型槽（9）。
