一种隔音吸音的金属声屏障的制作方法

本技术涉及屏音罩，更具体地说，本技术涉及一种隔音吸音的金属声屏障。

背景技术：

1、在道路交通噪声治理中，设置声屏障一直是噪声治理的主要手段，与其他噪声治理手段相比，声屏障靠近噪声源，易于组织施工，涉及面积小，是目前治理和改善交通噪声的主要手段。根据环保要求，为减少交通设施噪音对于周围环境的影响，如医院、学校、居民区、图书馆等区域，需要在设施周围设置声屏障。

2、其中，公告号cn214883102u的专利公开了一种道路用声屏障，包括至少一组声屏障单元，声屏障单元包括声屏障板及位于声屏障板两侧的h型钢立柱；声屏障板包括位于前侧的泡沫铝面板和后侧的金属背板，金属背板和泡沫铝面板之间设有背腔；声屏障板竖向插接于两侧的h型钢立柱的翼缘内，声屏障板的厚度与h型钢立柱的翼缘宽度相匹配；声屏障板的金属背板和h型钢立柱的翼缘之间设有紧固装置；声屏障单元的前立面间隔设有横向设置且凸出于前立面的泡沫铝吸音条；

3、该结构在使用时，声屏障板的宽度尺寸可根据实际工程调整，安装时，先将h型钢立柱依据声屏障板的尺寸固定，之后将一个或多个声屏障板由h型钢立柱的顶端插入，上下依次排列直至安装到规定高度，之后使用紧固装置对声屏障板进行紧固，但是该结构在使用时不易于对音波进行分流，容易造成音波聚集在一起造成隔音效果不好。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型提供一种隔音吸音的金属声屏障，旨在解决上述背景技术中提出的问题。

2、本实用新型提供如下技术方案：一种隔音吸音的金属声屏障，包括隔音罩主体，所述隔音罩主体内部装配有隔音组件；

3、所述隔音组件包含固定设置于隔音罩主体内侧的内衬框，所述内衬框朝向噪声入射侧的端面可拆卸连接有消音板，所述消音板采用多孔吸音材料制成，且消音板远离内衬框的一侧表面开设有若干条平行排布的导音槽，所述导音槽沿消音板的高度方向延伸；

4、所述消音板的顶部边缘处设置有水平布置的第一夹板，所述第一夹板的长度与消音板的宽度相适配，且第一夹板的两端分别垂直一体成型有第二夹板，两个所述第二夹板分别贴合于消音板的两侧端面。

5、可选的，在一种可能的实施方式中，所述内衬框为矩形中空框架结构，且内衬框的四个直角拐角处均贴合设置有加强角板，所述加强角板为直角三角形钢板，其两条直角边的长度均与内衬框的边框宽度相适配，所述加强角板的两条直角边上均开设有至少两个贯穿式螺栓孔，所述加强角板通过穿过螺栓孔的紧固螺栓与内衬框的边框可拆卸连接；所述加强角板的斜边中部还开设有至少一个连接螺栓孔，所述加强角板通过穿过连接螺栓孔的连接螺栓与隔音罩主体的内侧壁可拆卸连接；

6、可选的，在一种可能的实施方式中，所述消音板靠近第二夹板的两侧端面均粘接有橡胶垫，且消音板上的橡胶垫与第二夹板上的橡胶垫紧密抵触：两个所述第二夹板均沿竖直方向设置，且每个所述第二夹板远离消音板的一侧端面均固定连接有两个锁紧块，两个所述锁紧块分别沿第二夹板的高度方向上下排布；所述锁紧块为矩形块状结构，其远离第二夹板的一端开设有螺纹孔，所述锁紧块通过与螺纹孔适配的锁紧螺栓与内衬框的边框可拆卸连接，所述第二夹板与消音板之间还设置有两个竖直布置的隔挡板，两个所述隔挡板分别位于消音板的两侧；

7、每个所述隔挡板的底部均通过合页转动连接有门体，所述门体的尺寸与隔挡板底部开口尺寸相适配，且门体远离合页的一侧设置有用于锁定门体的卡扣结构；

8、本实用新型的技术效果和优点：

9、通过消音板上开设的若干个导音槽可直接对入射音波进行引导与分流，将原本可能聚集的音波分散至不同方向，减少音波叠加干扰；同时，消音板采用多孔吸音材料，分流后的音波一部分直接进入板体孔隙，通过摩擦、阻尼作用转化为热能消耗，另一部分经导音槽导向后进一步被后续结构吸收，从分流和吸收双重维度避免音波聚集，显著优化隔音吸音性能。

10、内衬框为矩形框架，其拐角处的加强角板通过螺栓分别与内衬框、隔音罩主体可拆卸连接，既能防止内衬框因风载、振动等外力变形，又能让内衬框与隔音罩主体形成稳固的整体，避免结构松动产生二次噪声，第一夹板水平限位消音板顶部，两个竖直的第二夹板从两侧夹持，再通过锁紧块与内衬框螺栓连接，可将消音板牢牢固定，防止长期使用中位移导致隔音失效。

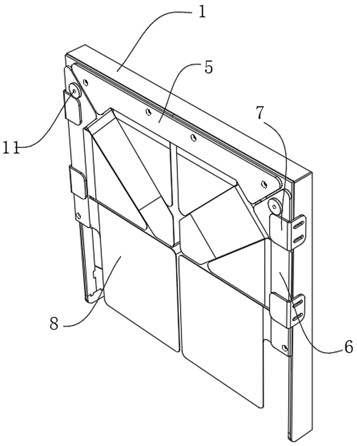

1.一种隔音吸音的金属声屏障，包括隔音罩主体（1），其特征在于：所述隔音罩主体（1）内部装配有隔音组件；

2.根据权利要求1所述的一种隔音吸音的金属声屏障，其特征在于：所述内衬框（2）为矩形中空框架结构，且内衬框（2）的四个直角拐角处均贴合设置有加强角板（10），所述加强角板（10）为直角三角形钢板，其两条直角边的长度均与内衬框（2）的边框宽度相适配。

3.根据权利要求2所述的一种隔音吸音的金属声屏障，其特征在于：所述加强角板（10）的两条直角边上均开设有至少两个贯穿式螺栓孔，所述加强角板（10）通过穿过螺栓孔的紧固螺栓与内衬框（2）的边框可拆卸连接；所述加强角板（10）的斜边中部还开设有至少一个连接螺栓孔，所述加强角板（10）通过穿过连接螺栓孔的连接螺栓与隔音罩主体（1）的内侧壁可拆卸连接。

4.根据权利要求1所述的一种隔音吸音的金属声屏障，其特征在于：所述消音板（3）靠近第二夹板（6）的两侧端面均粘接有橡胶垫（11），且消音板（3）上的橡胶垫（11）与第二夹板（6）上的橡胶垫（11）紧密抵触。

5.根据权利要求1所述的一种隔音吸音的金属声屏障，其特征在于：两个所述第二夹板（6）均沿竖直方向设置，且每个所述第二夹板（6）远离消音板（3）的一侧端面均固定连接有两个锁紧块（7），两个所述锁紧块（7）分别沿第二夹板（6）的高度方向上下排布；所述锁紧块（7）为矩形块状结构，其远离第二夹板（6）的一端开设有螺纹孔，所述锁紧块（7）通过与螺纹孔适配的锁紧螺栓与内衬框（2）的边框可拆卸连接。

6.根据权利要求1所述的一种隔音吸音的金属声屏障，其特征在于：所述第二夹板（6）与消音板（3）之间还设置有两个竖直布置的隔挡板（9），两个所述隔挡板（9）分别位于消音板（3）的两侧；
