旧路裂缝修补专用高压注浆装置的制作方法

本技术涉及裂缝修补，尤其涉及旧路裂缝修补专用高压注浆装置。

背景技术：

1、随着城市基础设施的发展，旧路面由于长期的使用和环境因素，往往出现裂缝。为了延长路面的使用寿命并恢复其功能，裂缝修补成为了一项重要的维护工作。高压注浆技术被广泛应用于此类修补工作，它通过注入浆液填充裂缝，并在高压下将其固化，从而实现路面的修复。因此，研发一种专用的高压注浆装置，以提高注浆的精确性和效率，对于改善城市交通基础设施具有重要意义。

2、现有的裂缝修补装置通常利用机械力或者气压原理，将浆液注入到路面的裂缝中。这些装置大多由注浆管、压力调节装置、密封装置等组成。注浆时，操作人员需要手动施加一定的压力以确保设备的稳定性，同时在注浆过程中，需要注意浆液的流动和密封性，以防止浆液的溢出和损失。这种结构虽可实现裂缝修补的基本功能，但在操作过程中，稳定性不足往往导致注浆精度降低，从而影响修补效果。

3、然而，现有技术中的修补装置在高压注浆时，往往需要操作人员施加额外的压力，以防止装置弹出，导致注浆不稳定，影响修补过程的安全性和有效性。此外，现有设备在拆卸时，内部残留的浆液容易溢出，造成现场的混乱和浪费。因此，亟需一种新型的高压注浆装置，这种装置能够在插入地面时实现自动限位，并具备自密封功能，以避免操作时的多余压力和残留浆液问题，从而大幅提升装置的实用性与便利性。

技术实现思路

1、为了弥补以上不足，本实用新型提供了旧路裂缝修补专用高压注浆装置，旨在改善修补装置插入路面需要操作人员施加压力防止在高压注浆时，修补装置弹出的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：旧路裂缝修补专用高压注浆装置，包括注浆车，所述注浆车顶部固定连接有储料筒，所述储料筒外壁固定连接有出料管，所述储料筒一侧设置有连接管，所述出料管与连接管之间设置有输送组件，所述连接管一端设置有注浆管，所述注浆管底部设置有限位组件；

3、所述限位组件包括限位板，所述限位板内部固定连接在注浆管外壁，所述注浆管底部外壁固定连接有限位壳，所述限位板底部设置有密封组件，所述注浆管外壁转动连接有连杆二，所述连杆二一端转动连接有连杆一，所述连杆一一端转动连接有压环二，所述压环二套设在注浆管外壁，所述压环二顶部固定连接有连接柱，所述连接柱顶部固定连接有压环一，所述连杆二一侧固定连接有限位刺，所述压环一内部螺纹连接有紧固螺栓。

4、通过上述技术方案，达到了在插入地面时对其限位的效果。

5、优选的，所述输送组件包括泵体，所述泵体底部固定连接在注浆车顶部，所述泵体输入端与出料管一端相连接，所述泵体输出端与连接管另一端相连接。

6、通过上述技术方案，达到了将浆液抽出的效果。

7、优选的，所述密封组件包括密封圈二，所述密封圈二顶部固定连接在限位板底部。

8、通过上述技术方案，达到了防止浆液从地面泄露的效果。

9、优选的，所述注浆管顶部固定连接有连接头，所述连接头内部开设有连接槽，所述连接管一端内部设置有呈环形阵列排列的钢珠，所述钢珠与连接槽相嵌合，所述连接头内部固定连接有压块。

10、通过上述技术方案，达到了便于连接的效果。

11、优选的，所述连接管外壁滑动连接有连接套，所述连接套内壁与钢珠外壁相贴合，所述连接管外壁套设有第一弹簧，所述第一弹簧一端固定连接在连接管内部，所述第一弹簧另一端固定连接在连接套内部。

12、通过上述技术方案，达到了带动连接套复位的效果。

13、优选的，所述连接管一端内部固定连接有密封筒，所述密封筒内部开设有连通槽。

14、通过上述技术方案，达到了浆液流通的效果。

15、优选的，所述密封筒内部滑动连接有压杆，所述压杆外壁固定连接有密封圈一，所述密封圈一外壁与密封筒内壁相贴合。

16、通过上述技术方案，达到了对密封筒密封的效果。

17、优选的，所述密封圈一外壁套设有第二弹簧，所述第二弹簧一端固定连接在密封筒内部，所述第二弹簧另一端固定连接在压杆外壁。

18、通过上述技术方案，达到了自密封的效果。

19、综上所述，本申请包括以下至少一种有益技术效果：

20、1、本实用新型中，首先踩下压环一通过连接柱带动压环二下压，进而通过连杆一带动连杆二展开伸出限位壳，使连杆二外壁通过限位刺刺入土壤中，对注浆管进行固定限位，达到了在插入地面时对其限位的效果，解决了修补装置插入路面需要操作人员施加压力防止在高压注浆时，修补装置弹出的问题，提高了修补装置的实用性。

21、2、本实用新型中，连接头内部的压块与压杆分离，压杆通过第二弹簧的张力支撑带动压杆复位，使压杆带动密封圈一外壁贴合在连接管内壁进行贴合密封，达到了自密封的效果，解决了防止拆卸时内部残留的浆液溢出的问题，提高了注浆装置的便利性。

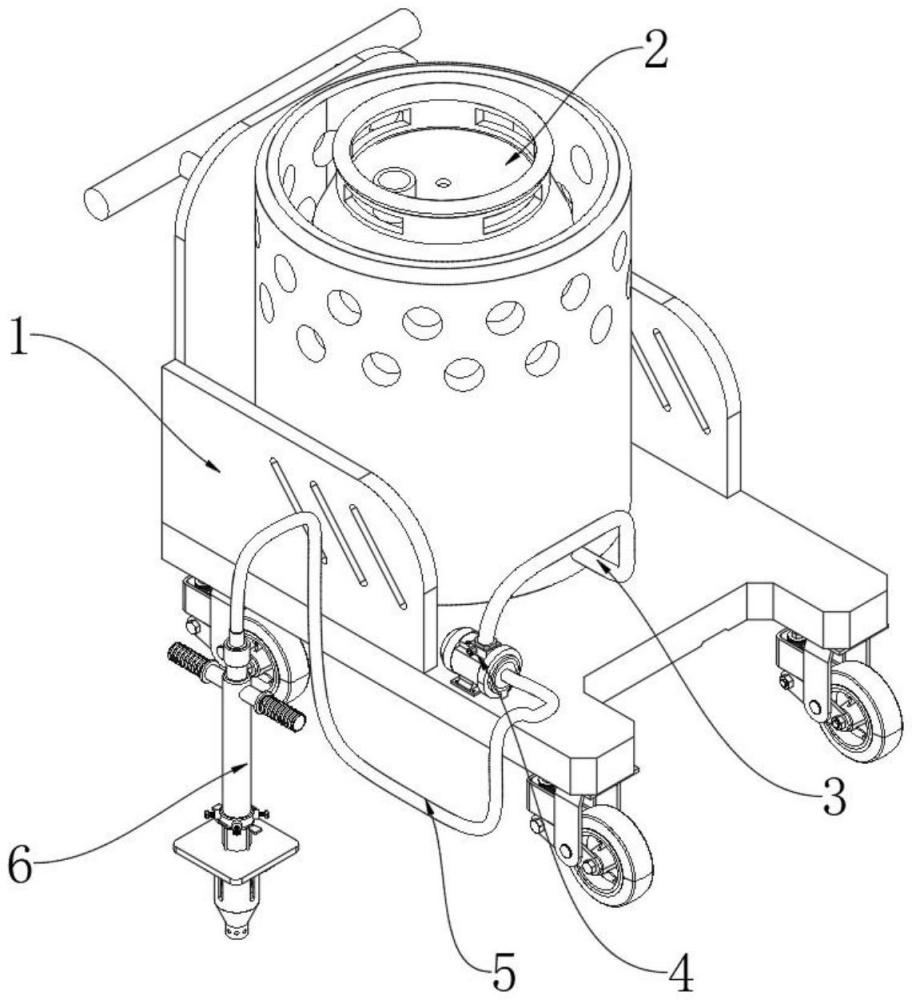

1.旧路裂缝修补专用高压注浆装置，包括注浆车（1），其特征在于：所述注浆车（1）顶部固定连接有储料筒（2），所述储料筒（2）外壁固定连接有出料管（3），所述储料筒（2）一侧设置有连接管（5），所述出料管（3）与连接管（5）之间设置有输送组件，所述连接管（5）一端设置有注浆管（6），所述注浆管（6）底部设置有限位组件；

2.根据权利要求1所述的旧路裂缝修补专用高压注浆装置，其特征在于：所述输送组件包括泵体（4），所述泵体（4）底部固定连接在注浆车（1）顶部，所述泵体（4）输入端与出料管（3）一端相连接，所述泵体（4）输出端与连接管（5）另一端相连接。

3.根据权利要求1所述的旧路裂缝修补专用高压注浆装置，其特征在于：所述密封组件包括密封圈二（26），所述密封圈二（26）顶部固定连接在限位板（7）底部。

4.根据权利要求1所述的旧路裂缝修补专用高压注浆装置，其特征在于：所述注浆管（6）顶部固定连接有连接头（8），所述连接头（8）内部开设有连接槽（16），所述连接管（5）一端内部设置有呈环形阵列排列的钢珠（18），所述钢珠（18）与连接槽（16）相嵌合，所述连接头（8）内部固定连接有压块（20）。

5.根据权利要求1所述的旧路裂缝修补专用高压注浆装置，其特征在于：所述连接管（5）外壁滑动连接有连接套（17），所述连接套（17）内壁与钢珠（18）外壁相贴合，所述连接管（5）外壁套设有第一弹簧（19），所述第一弹簧（19）一端固定连接在连接管（5）内部，所述第一弹簧（19）另一端固定连接在连接套（17）内部。

6.根据权利要求1所述的旧路裂缝修补专用高压注浆装置，其特征在于：所述连接管（5）一端内部固定连接有密封筒（21），所述密封筒（21）内部开设有连通槽（25）。

7.根据权利要求6所述的旧路裂缝修补专用高压注浆装置，其特征在于：所述密封筒（21）内部滑动连接有压杆（22），所述压杆（22）外壁固定连接有密封圈一（23），所述密封圈一（23）外壁与密封筒（21）内壁相贴合。

8.根据权利要求7所述的旧路裂缝修补专用高压注浆装置，其特征在于：所述密封圈一（23）外壁套设有第二弹簧（24），所述第二弹簧（24）一端固定连接在密封筒（21）内部，所述第二弹簧（24）另一端固定连接在压杆（22）外壁。
