一种造桥机的结构锁紧装置的制作方法

本技术涉及造桥机，特别涉及一种造桥机的结构锁紧装置。

背景技术：

1、在桥梁建设工程中，造桥机作为核心施工设备，其结构稳定性直接关系到施工安全与工程质量，随着桥梁跨度不断增大、施工环境日益复杂，造桥机主梁与辅助结构的连接可靠性成为关键技术难题。

2、现有锁紧装置多采用卡扣式连接，而且调节过程需要多人协同操作，无法实现精细化定位，当造桥机在不同跨度桥梁间转换作业时，需耗费大量时间进行拆卸与重新安装，极大降低了施工进度，因此亟需设计一种造桥机的结构锁紧装置。

技术实现思路

1、本实用新型的目的在于提供一种造桥机的结构锁紧装置，以解决有现有的锁紧装置多采用卡扣式连接，而且调节过程需要多人协同操作，无法实现精细化定位，当造桥机在不同跨度桥梁间转换作业时，需耗费大量时间进行拆卸与重新安装，极大降低了施工进度的问题。

2、为解决上述技术问题，本实用新型提供了一种造桥机的结构锁紧装置，包括两根主梁，两根所述主梁外侧均固定有横移滑轨，其上方设有顶板，两个所述横移滑轨上均滑动连接有滑座且其外侧均开有若干均匀分布的锁紧孔，两个所述滑座外侧均固定有两个支撑杆并均设有支撑块和锁紧件，若干所述支撑杆顶端均固定于所述顶板底面，所述支撑块固定于两个所述支撑杆之间，且其侧面开有第一通孔，所述滑座外侧还开有第二通孔；

3、所述锁紧件包括圆筒、梯形块以及两个限位块，所述圆筒侧面开有两个位置相对的槽口，其一端依次穿过所述第一通孔、所述第二通孔并位于所述锁紧孔，所述梯形块位于所述圆筒中且其侧面固定有轴承，两个所述限位块分别与两个所述槽口滑动连接，其一端设置有与所述梯形块相适配的斜面结构且其一端侧面固定有连接块，所述连接块与所述圆筒通过弹簧连接，所述圆筒另一端螺纹连接螺栓，所述螺栓一端与所述轴承连接。

4、作为上述技术方案的进一步改进：

5、可选的，所述圆筒另一端侧面开有螺纹并螺纹连接有螺纹套，所述螺纹套侧面固定有若干拨杆。

6、可选的，所述梯形块与所述圆筒内壁通过两根伸缩杆连接。

7、可选的，两根所述主梁之间固定有若干横杆。

8、可选的，所述顶板顶面安装有吊装件。

9、可选的，两个所述滑座外侧均固定有竖杆，两个所述竖杆之间固定有支撑板。

10、在本实用新型提供的一种造桥机的结构锁紧装置中，两根所述主梁外侧均固定有横移滑轨，其上方设有顶板，两个所述横移滑轨上均连接有滑座且其外侧均开有若干锁紧孔，两个所述滑座外侧均固定有两个支撑杆并均设有支撑块和锁紧件，所述支撑块侧面开有第一通孔，所述滑座外侧还开有第二通孔，所述锁紧件包括圆筒、梯形块以及两个限位块，所述圆筒侧面开有两个位置相对的槽口，其一端依次穿过所述第一通孔、所述第二通孔并位于所述锁紧孔，所述梯形块位于所述圆筒中且其侧面固定有轴承，两个所述限位块分别与两个所述槽口滑动连接，其一端设置有与所述梯形块相适配的斜面结构且其一端侧面固定有连接块，所述连接块与所述圆筒通过弹簧连接，所述圆筒另一端螺纹连接螺栓，所述螺栓一端与所述轴承连接；使用该装置，能够进行精细化定位以及快速拆装，有利于提高其施工进度。

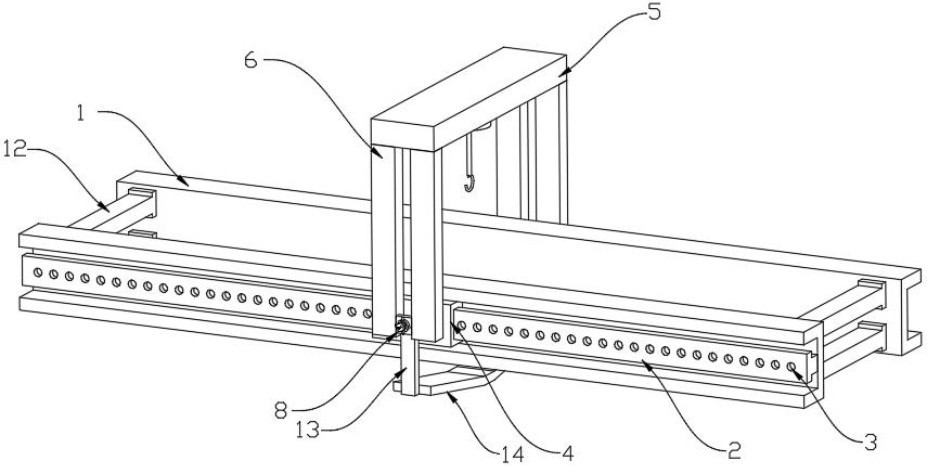

1.一种造桥机的结构锁紧装置，包括两根主梁（1），其特征在于，两根所述主梁（1）外侧均固定有横移滑轨（2），其上方设有顶板（5），两个所述横移滑轨（2）上均滑动连接有滑座（4）且其外侧均开有若干均匀分布的锁紧孔（3），两个所述滑座（4）外侧均固定有两个支撑杆（6）并均设有支撑块（7）和锁紧件（8），若干所述支撑杆（6）顶端均固定于所述顶板（5）底面，所述支撑块（7）固定于两个所述支撑杆（6）之间，且其侧面开有第一通孔（9），所述滑座（4）外侧还开有第二通孔（10）；

2.如权利要求1所述的造桥机的结构锁紧装置，其特征在于，所述圆筒（801）另一端侧面开有螺纹（809）并螺纹连接有螺纹套（810），所述螺纹套（810）侧面固定有若干拨杆（811）。

3.如权利要求1所述的造桥机的结构锁紧装置，其特征在于，所述梯形块（802）与所述圆筒（801）内壁通过两根伸缩杆（812）连接。

4.如权利要求1所述的造桥机的结构锁紧装置，其特征在于，两根所述主梁（1）之间固定有若干横杆（12）。

5.如权利要求1所述的造桥机的结构锁紧装置，其特征在于，所述顶板（5）顶面安装有吊装件（11）。

6.如权利要求1所述的造桥机的结构锁紧装置，其特征在于，两个所述滑座（4）外侧均固定有竖杆（13），两个所述竖杆（13）之间固定有支撑板（14）。
