一种混凝土灌装装置的制作方法

本技术涉及混凝土定量灌装，具体为一种混凝土灌装装置。

背景技术：

1、混凝土是一种用途广泛的基础建筑材料，混凝土主要由水泥、骨料（砂、石）、水，以及根据需要添加的外加剂和掺合料按一定比例配制而成，凭借其高强度、耐久性、可塑性以及成本效益高等特点，在各类工程中发挥着不可替代的作用。

2、在道路、桥梁等工程建设中，需要对路面、路基、桥墩等部位进行混凝土浇灌确保工程的稳定性，而在浇灌的过程中需要精准的把握混凝土的灌装量，灌装量过大或过小均会影响其结构强度并导致施工成本增加，目前对于混凝土的灌装装置，大多数都是先将混凝土输送至储存容器中，再通过螺旋推杆等输送装置将混凝土定量输送出去，但这样的方式往往不能将容器中的混凝土输送干净，残留在容器中的混凝土久而久之会堆积其中，造成设备的堵塞并影响工作效率，为此我们提出了一种混凝土灌装装置。

技术实现思路

1、本实用新型提供了一种混凝土灌装装置，解决了上述背景技术所提出的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种混凝土灌装装置，包括机架，所述机架内设有可储存待灌装的混凝土的储料筒，所述储料筒的下端部连接有可将混凝土导出的出料筒，其特征在于；所述出料筒的内侧壁上安装有阀门组件，所述阀门组件可做开合运动；

3、所述阀门组件包括阀板和阀杆，所述阀板安装在阀杆的外侧且以阀杆为转轴进行转动封闭或打开出料筒，所述阀杆的一端转动连接于出料筒内侧壁并穿出；

4、所述储料筒的内部上方设有可对混凝土进行推压的推压组件，所述推压组件可于储料筒的内部中进行上下滑动，所述推压组件的上方与机架的内壁之间设有传动组件，所述推压组件在对混凝土的推压过程中，传动组件可带动阀板进行转动，在推压组件下移时，阀板打开，在推压组件上移时，阀板关闭。

5、优选的，所述储料筒固定安装在机架的内壁上，且储料筒的侧面上设有贯穿储料筒与机架的孔洞，所述孔洞中架设用于运输混凝土的管道，所述储料筒的孔洞位于混凝土层上表面与推压组件的下表面之间，所述推压组件在上下滑动的过程中可经过孔洞，所述储料筒分为上端与下端，上端呈圆筒状，下端呈圆锥筒状，其内部均为中空。

6、优选的，所述传动组件包括第一传动组件、第二传动组件和驱动组件；

7、所述第一传动组件设于出料筒的外侧壁，并与第二传动组件相连接；

8、所述第二传动组件设于储料筒的外侧壁与机架的内侧壁之间且与驱动组件相连接；

9、所述驱动组件位于推压组件的上方且设于机架的内侧壁上，所述驱动组件可通过第二传动组件驱动第一传动组件进行传动。

10、优选的，所述第一传动组件包括固定件、滑动件和第一活塞；

11、所述固定件固定安装在出料筒的外侧壁上，所述固定件中设有滑槽；

12、所述滑动件设于固定件的内部中且设有滑块，所述滑块可位于滑槽中并进行上下滑动；

13、所述第一活塞的一端穿过固定件并与滑动件的外壁相铰接，另一端与第二传动组件相连接。

14、优选的，所述阀门组件还包括阀块；

15、所述阀块安装在阀杆穿出出料筒内侧壁的端部，所述阀块上设有卡柱，所述滑动件上设有完全贯穿的卡槽，所述卡柱处于卡槽进行滑动，所述卡柱移动时可带动阀板做开合运动。

16、优选的，所述第二传动组件包括摆臂、第一连杆和第二连杆；

17、所述摆臂的两端分别与第一连杆和第二连杆的一端相铰接；

18、所述第一连杆的另一端与第一活塞相铰接；

19、所述第二连杆的另一端与驱动组件相连接。

20、优选的，所述驱动组件包括电机和转盘；

21、所述电机固定安装在机架的内侧壁上，所述电机的输出端固定连接在转盘的圆心处；

22、所述转盘相对电机的另一侧上安装有第二连杆，所述第二连杆固定安装转盘的表面偏离圆心处，所述第二连杆与转盘连接的端部外侧连接有推压组件。

23、优选的，所述推压组件包括第二活塞和推压杆；

24、所述第二活塞一端铰接在第二连杆上，另一端与推压杆相铰接；

25、所述推压杆设于储料筒的内部且可滑动，所述推压杆外壁与储料筒的内壁紧密贴合。

26、本实用新型具备以下有益效果：

27、1、该混凝土灌装装置，通过可自动进行开合运动的阀板，可实现当活塞下压混凝土时，此时储料筒内的压强升高且阀板开启，混凝土在压强的作用下可通过出料筒输送出去，当活塞上移时，阀板关闭，使出料筒处于封闭状态，防止混凝土泄漏，可实现自动对混凝土的定量灌装并减少混凝土残留在储料筒中，防止堵塞并提高工作效率。

28、2、该混凝土灌装装置，通过传动组件将活塞与阀板连接起来，使活塞运动时带动阀板进行转动，使活塞与阀板可通过一个电机驱动实现两者间均运转的效果。

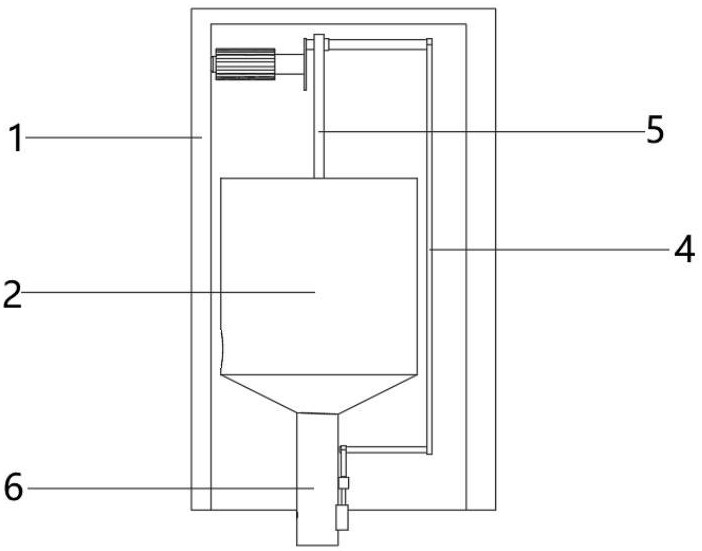

1.一种混凝土灌装装置，包括机架（1），所述机架（1）内设有可储存待灌装的混凝土的储料筒（2），所述储料筒（2）的下端部连接有可将混凝土导出的出料筒（6），其特征在于；所述出料筒（6）的内侧壁上安装有阀门组件（3），所述阀门组件（3）可做开合运动；

2.根据权利要求1所述的一种混凝土灌装装置，其特征在于：所述储料筒（2）固定安装在机架（1）的内壁上，且储料筒（2）的侧面上设有贯穿储料筒（2）与机架（1）的孔洞，所述孔洞中架设用于运输混凝土的管道，所述储料筒（2）的孔洞位于混凝土层上表面与推压组件（5）的下表面之间，所述推压组件（5）在上下滑动的过程中可经过孔洞，所述储料筒（2）分为上端与下端，上端呈圆筒状，下端呈圆锥筒状，其内部均为中空。

3.根据权利要求2所述的一种混凝土灌装装置，其特征在于：所述传动组件（4）包括第一传动组件（41）、第二传动组件（42）和驱动组件（43）；

4.根据权利要求3所述的一种混凝土灌装装置，其特征在于：所述第一传动组件（41）包括固定件（411）、滑动件（412）和第一活塞（413）；

5.根据权利要求4所述的一种混凝土灌装装置，其特征在于：所述阀门组件（3）还包括阀块（33）；

6.根据权利要求5所述的一种混凝土灌装装置，其特征在于：所述第二传动组件（42）包括摆臂（421）、第一连杆（422）和第二连杆（423）；

7.根据权利要求6所述的一种混凝土灌装装置，其特征在于：所述驱动组件（43）包括电机（431）和转盘（432）；

8.根据权利要求7所述的一种混凝土灌装装置，其特征在于：所述推压组件（5）包括第二活塞（51）和推压杆（52）；
