一种多级供液制冷装置的制作方法

本技术属于制冷装置，尤其涉及一种多级供液制冷装置。

背景技术：

1、目前，制冰机的制冷装置是单路设计的，这使得制冷的效率低、能耗高和制冷均匀性差。

技术实现思路

1、本实用新型的目的在于：为了解决上述存在的问题，而提出的一种多级供液制冷装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种多级供液制冷装置，其包括：

3、多根分液集管，其上开设有进液口；

4、出气总管，其上设置有接压机进口；

5、多组热交换机构，其沿直线方向排布并穿过冰模，且多组所述热交换机构连通多根所述分液集管和所述出气总管。

6、作为上述技术方案的进一步描述：

7、所述热交换机构包括多个蒸发器和多个流道，多个所述蒸发器相互卡接并穿过所述冰模，多个所述流道穿过多个所述蒸发器，所述流道与所述分液集管一一对应，所述流道的一端通过制冷进管连通对应的所述分液集管，所述流道的另一端通过制冷出管连通所述出气总管。

8、作为上述技术方案的进一步描述：

9、所述制冷进管通过节流阀连通对应的所述分液集管。

10、作为上述技术方案的进一步描述：

11、所述蒸发器内设置有多根相互平行并贯穿所述蒸发器的管道，多个弯头连通至少两个所述蒸发器上的多根所述管道形成所述流道。

12、作为上述技术方案的进一步描述：

13、所述蒸发器的一侧设置有榫头，所述蒸发器的另一侧设置有榫槽，一所述蒸发器的所述榫头卡入与其相邻的所述蒸发器的所述榫槽内。

14、综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

15、1、本实用新型中，通过多根分液集管的进液口与储液器连接，出气总管的接压机进口连通压缩机，多组热交换机构并联式连接多根分液集管和出气总管，使得制冰机的制冷装置多路设计，大大地提高了制冷的效率，均衡了制冷能耗，制冷均匀性强。

16、2、本实用新型中，通过在多个蒸发器内形成多个流道，多个流道分别连通分液集管，进而提高了制冷的均匀性。

1.一种多级供液制冷装置，其特征在于：包括：

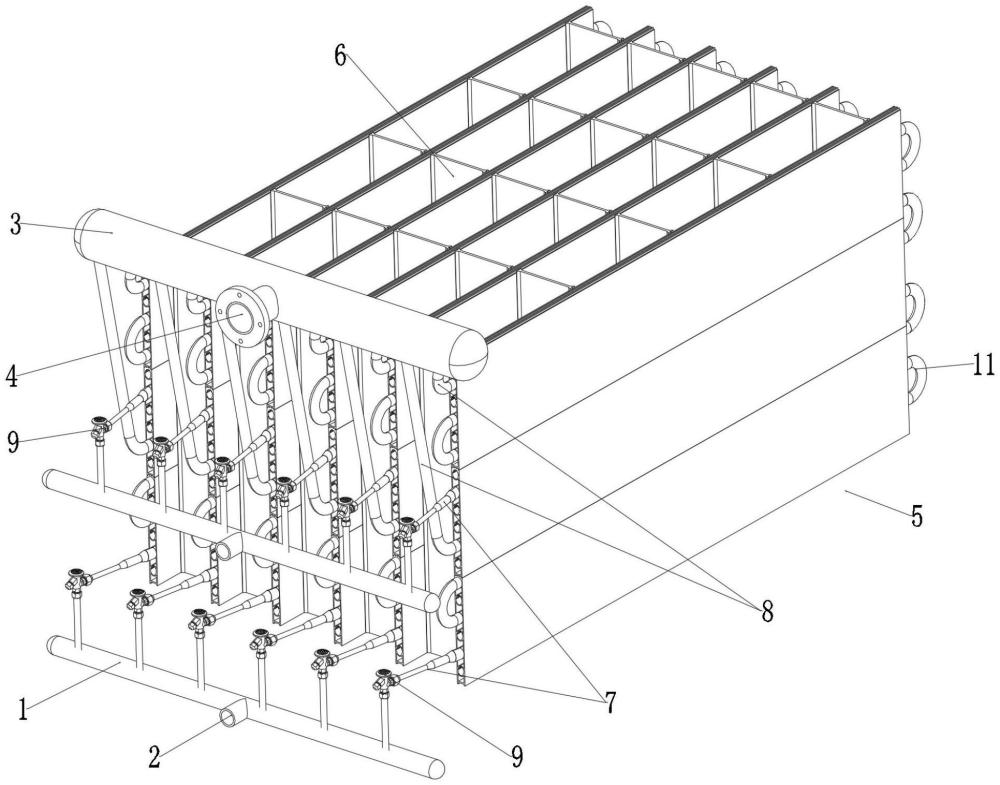

2.根据权利要求1所述的一种多级供液制冷装置，其特征在于，所述热交换机构(5)包括多个蒸发器(51)和多个流道(52)，多个所述蒸发器(51)相互卡接并穿过所述冰模(6)，多个所述流道(52)穿过多个所述蒸发器(51)，所述流道(52)与所述分液集管(1)一一对应，所述流道(52)的一端通过制冷进管(7)连通对应的所述分液集管(1)，所述流道(52)的另一端通过制冷出管(8)连通所述出气总管(3)。

3.根据权利要求2所述的一种多级供液制冷装置，其特征在于，所述制冷进管(7)通过节流阀(9)连通对应的所述分液集管(1)。

4.根据权利要求3所述的一种多级供液制冷装置，其特征在于，所述蒸发器(51)内设置有多根相互平行并贯穿所述蒸发器(51)的管道(10)，多个弯头(11)连通至少两个所述蒸发器(51)上的多根所述管道(10)形成所述流道(52)。

5.根据权利要求4所述的一种多级供液制冷装置，其特征在于，所述蒸发器(51)的一侧设置有榫头(12)，所述蒸发器(51)的另一侧设置有榫槽(13)，一所述蒸发器(51)的所述榫头(12)卡入与其相邻的所述蒸发器(51)的所述榫槽(13)内。
