一种用于循环液冷降温系统的快速连接接口组件的制作方法

本技术涉及连接接口领域，尤指一种用于液冷循环降温系统的快速连接接口组件。

背景技术：

1、在高温环境下作业的人员，如外卖员、消防员或工厂工人，通常需要穿戴循环降温服以保持身体舒适。这种服装内部设有水路循环系统，通过冷水循环带走体热。冷源（如冷却水箱装置）通常放置在附近的固定设备或交通工具上，例如电动摩托车上。

2、目前，连接管路普遍采用传统的螺纹接口。这种接口在连接时需要多次旋转拧紧，操作繁琐费时，在需要频繁插拔的场合（如户外作业人员临时休息后重新连接）极为不便。更重要的是，螺纹接口在分离时无法自动切断冷源装置的动力源（如水泵），也无法自动密封水路，存在液体泄漏和设备空转的风险，安全性和便利性均有待提高。

技术实现思路

1、为解决上述问题，本实用新型提供一种能够实现快速、自动对准，并能在连接/断开时自动控制水路通断及系统动力源的新型接口组件。

2、为实现上述目的，本实用新型采用的技术方案是：一种用于循环液冷降温系统的快速连接接口组件，包括与冷源装置连通的a端接口和与降温服装连通的b端接口；所述a端接口与所述b端接口分别设置有相互吸引的磁吸元件，用于实现对接时的快速定位与吸附；所述a端接口内设有一流体泵开关，当所述a端接口与所述b端接口对接时，所述流体泵开关由所述b端接口触发而导通所述流体泵的电路；当两者分离时，所述流体泵开关复位而切断电路。

3、进一步，所述磁吸元件分别内嵌于所述a端接口和所述b端接口的对接面内。

4、进一步，所述a端接口和所述b端接口内的磁吸元件中心均开设有贯通孔，所述磁吸元件的贯通孔构成各自接口水路的一部分；当所述a端接口与所述b端接口对接时，所述b端接口的顶推机构穿过所述磁吸元件的贯通孔以顶开所述a端接口的止回阀。

5、进一步，所述流体泵开关为机械式行程开关，机械式行程开关的执行部件位于所述a端接口的对接面内侧；当a端接口与b端接口因磁吸元件吸附而对接时，b端接口的对接面挤压所述执行部件，以触发所述机械式行程开关。

6、进一步，所述a端接口的本体上开设有一用于安装所述流体泵开关的容置槽，该容置槽设有供线路通过的通道。

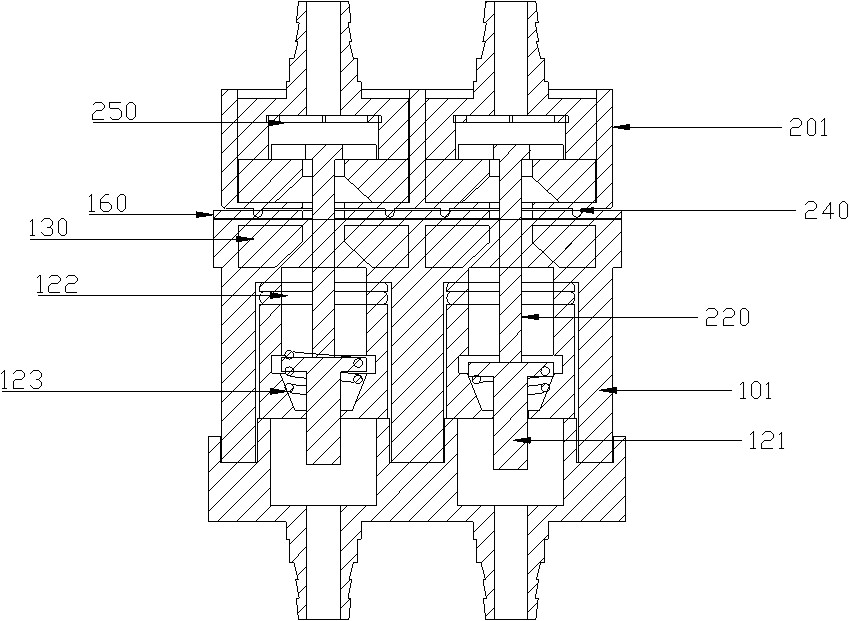

7、进一步，所述a端接口设有第一进水端和第一出水端，所述第一进水端和第一出水端内均设置有常闭的止回阀；所述b端接口设有与所述止回阀对应的顶推机构；当接口对接时，所述顶推机构动作以开启所述止回阀，使双方水路连通；当接口分离时，所述止回阀自动关闭以密封水路。

8、进一步，所述止回阀包括阀芯和弹性复位件，在自然状态下所述阀芯在弹性力作用下封闭水路，在受到所述顶推机构作用时所述阀芯克服弹性力移动以打开水路。

9、进一步，所述b端接口的水路内部设置有单向阀片，所述单向阀片在自然状态下封闭水路，在水流压力作用下开启。

10、进一步，所述a端接口与b端接口的对接面之间设置有密封结构。

11、进一步，所述密封结构包括配装在a端接口对接面上的密封垫片，以及设置于b端接口对接面上用于在对接时挤压所述密封垫片的突起骨位。

12、本实用新型的有益效果在于：通过磁吸元件实现了a端接口与b端接口的快速对准与吸附连接，用户只需大致靠近即可在磁力引导下完成准确对接，极大提升了使用的便捷性。通过设置在接口上的联动开关机构与阀组，实现了流体泵的自动通断控制，接口对接时系统自动开启，分离时则立即断电并封闭水路。这不仅提升了操作的自动化程度，更从根本上消除了接口分离后水泵空转和液体泄漏的风险，显著提高了系统的安全性与可靠性。该设计将机械连接与电气控制巧妙融合，以简洁可靠的结构实现了便捷性与安全性的统一。

1.一种用于循环液冷降温系统的快速连接接口组件，包括与冷源装置连通的a端接口和与降温服装连通的b端接口；其特征在于：

2.根据权利要求1所述的一种用于循环液冷降温系统的快速连接接口组件，其特征在于，所述磁吸元件分别内嵌于所述a端接口和所述b端接口的对接面内。

3.根据权利要求1所述的一种用于循环液冷降温系统的快速连接接口组件，其特征在于，所述流体泵开关为机械式行程开关，机械式行程开关的执行部件位于所述a端接口的对接面内侧；当a端接口与b端接口因磁吸元件吸附而对接时，b端接口的对接面挤压所述执行部件，以触发所述机械式行程开关。

4.根据权利要求3所述的一种用于循环液冷降温系统的快速连接接口组件，其特征在于，所述a端接口的本体上开设有一用于安装所述流体泵开关的容置槽，该容置槽设有供线路通过的通道。

5.根据权利要求2所述的一种用于循环液冷降温系统的快速连接接口组件，其特征在于，所述a端接口设有第一进水端和第一出水端，所述第一进水端和第一出水端内均设置有常闭的止回阀；所述b端接口设有与所述止回阀对应的顶推机构；当接口对接时，所述顶推机构动作以开启所述止回阀，使双方水路连通；当接口分离时，所述止回阀自动关闭以密封水路。

6.根据权利要求5所述的一种用于循环液冷降温系统的快速连接接口组件，其特征在于，所述a端接口和所述b端接口内的磁吸元件中心均开设有贯通孔，所述磁吸元件的贯通孔构成各自接口水路的一部分；当所述a端接口与所述b端接口对接时，所述b端接口的顶推机构穿过所述磁吸元件的贯通孔以顶开所述a端接口的止回阀。

7.根据权利要求6所述的一种用于循环液冷降温系统的快速连接接口组件，其特征在于，所述止回阀包括阀芯和弹性复位件，在自然状态下所述阀芯在弹性力作用下封闭水路，在受到所述顶推机构作用时所述阀芯克服弹性力移动以打开水路。

8.根据权利要求1所述的一种用于循环液冷降温系统的快速连接接口组件，其特征在于，所述b端接口的水路内部设置有单向阀片，所述单向阀片在自然状态下封闭水路，在水流压力作用下开启。

9.根据权利要求1所述的一种用于循环液冷降温系统的快速连接接口组件，其特征在于，所述a端接口与b端接口的对接面之间设置有密封结构。

10.根据权利要求9所述的一种用于循环液冷降温系统的快速连接接口组件，其特征在于，所述密封结构包括配装在a端接口对接面上的密封垫片，以及设置于b端接口对接面上用于在对接时挤压所述密封垫片的突起骨位。
