速冻蔬菜包装间制冷装置的制作方法

本技术涉及制冷设备，尤其涉及一种速冻蔬菜包装间制冷装置。

背景技术：

1、加工处理好的蔬菜经速冻后到达包装间进行包装，包装间内需维持低温，如15℃以下，以避免环境温度对速冻蔬菜造成影响，为此速冻蔬菜包装间应配备制冷装置。传统包装间冷却方式为采用风冷系统，即以向包装间内吹入冷风的方式促使包装间内维持低温状态；但吹入的冷风容易携带冷凝水甚至微生物，不利于产品在包装间内保持，且冷风吹动对工人也存在一定的伤害，致使无法长期在包装间内进行工作。为此，需提供一种对蔬菜和工人影响小的制冷方式来改善上述现状。

技术实现思路

1、本实用新型所要解决的技术问题是提供一种速冻蔬菜包装间制冷装置，能降低对蔬菜在包装间保持的影响，降低对工人伤害的影响。

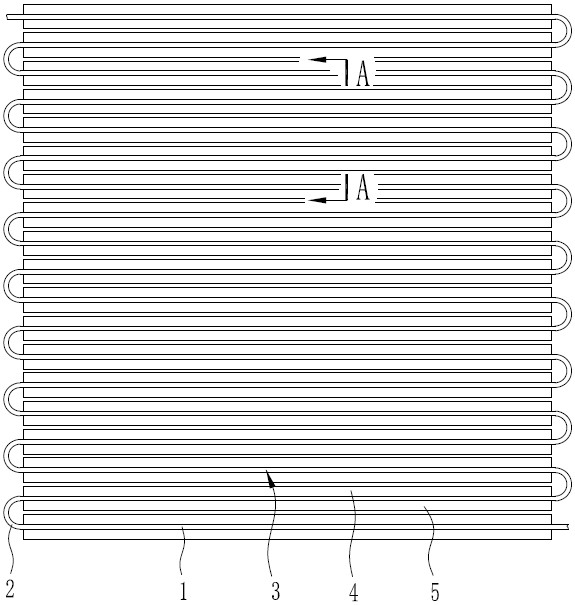

2、为解决上述技术问题，本实用新型的技术方案是：速冻蔬菜包装间制冷装置，包括若干由上向下依次布置的横向制冷管，相邻两所述横向制冷管的其中一同侧端部之间连接有制冷连接管，所述横向制冷管和所述制冷连接管共同形成s形管路；所述横向制冷管上分别固定设有向上延伸设置的上翅片和向下延伸设置的下翅片，且所述上翅片斜向上方相邻所述下翅片靠近墙体的一侧。

3、作为优选的技术方案，所述下翅片斜向远离墙体的一侧设置。

4、作为优选的技术方案，所述s形管路远离墙体的一侧处设有二层制冷管路。

5、作为优选的技术方案，所述s形管路连接有冷媒循环装置。

6、由于采用了上述技术方案，速冻蔬菜包装间制冷装置，包括若干由上向下依次布置的横向制冷管，相邻两所述横向制冷管的其中一同侧端部之间连接有制冷连接管，所述横向制冷管和所述制冷连接管共同形成s形管路；所述横向制冷管上分别固定设有向上延伸设置的上翅片和向下延伸设置的下翅片，且所述上翅片斜向上方相邻所述下翅片靠近墙体的一侧。本实用新型直接在墙体附近采用排列的横向制冷管，并在横向制冷管上设置上翅片和下翅片，利用墙面面积实现冷量散发的较大面积，同时基于上翅片斜向墙体设置，使得s形管路与墙体之间下降的冷气容易借助上翅片的斜面流向室内，满足制冷需求，且整体上形成无风制冷，能降低对蔬菜在包装间保持的影响，降低对工人伤害的影响。此外，上下布置的横向制冷管及上下延伸的翅片不存在明显凸出，不容易造成磕碰等问题。

1.速冻蔬菜包装间制冷装置，其特征在于：包括若干由上向下依次布置的横向制冷管，相邻两所述横向制冷管的其中一同侧端部之间连接有制冷连接管，所述横向制冷管和所述制冷连接管共同形成s形管路；所述横向制冷管上分别固定设有向上延伸设置的上翅片和向下延伸设置的下翅片，且所述上翅片斜向上方相邻所述下翅片靠近墙体的一侧。

2.如权利要求1所述的速冻蔬菜包装间制冷装置，其特征在于：所述下翅片斜向远离墙体的一侧设置。

3.如权利要求1所述的速冻蔬菜包装间制冷装置，其特征在于：所述s形管路远离墙体的一侧处设有二层制冷管路。

4.如权利要求1、2或者3所述的速冻蔬菜包装间制冷装置，其特征在于：所述s形管路连接有冷媒循环装置。
