一种制冰系统及其家用制冰机的制作方法

【】本技术涉及制冰技术，尤其涉及一种制冰系统及其家用制冰机。

背景技术

0、 背景技术：

1、家用制冰机是一种将水通过蒸发器由制冷系统制冷剂冷却后生成冰的制冷设备，采用制冷系统以水载体，在通电状态下通过蒸发器连接的制冰柱冷凝制冰。

2、但是，当前市面上的家用制冰机结构复杂、体积大、功能单一；随着技术的发展，现有的制冰设备品种越来越多，功能也不在单一，尤其在一些办公或会客的场所，不同群体消费者使用时，不在只是满足单一的制冰功能，如有的人需要喝开水，有的人需要加冰的饮品，而小孩子们则适应过滤的常温水等等，迫切需要一款能集直饮、加热、制冷或制冰的制冰设备，做到直饮、加热、制冷水和制冰，来满足不同消费者的多种需求。

技术实现思路

0、 技术实现要素：

1、本实用新型提供一种制冰系统及其家用制冰机，集加热水、常温水、制冷水和制冰于一体，满足消费者的多种需求。

2、为实现上述目的，本实用新型提供如下技术方案:

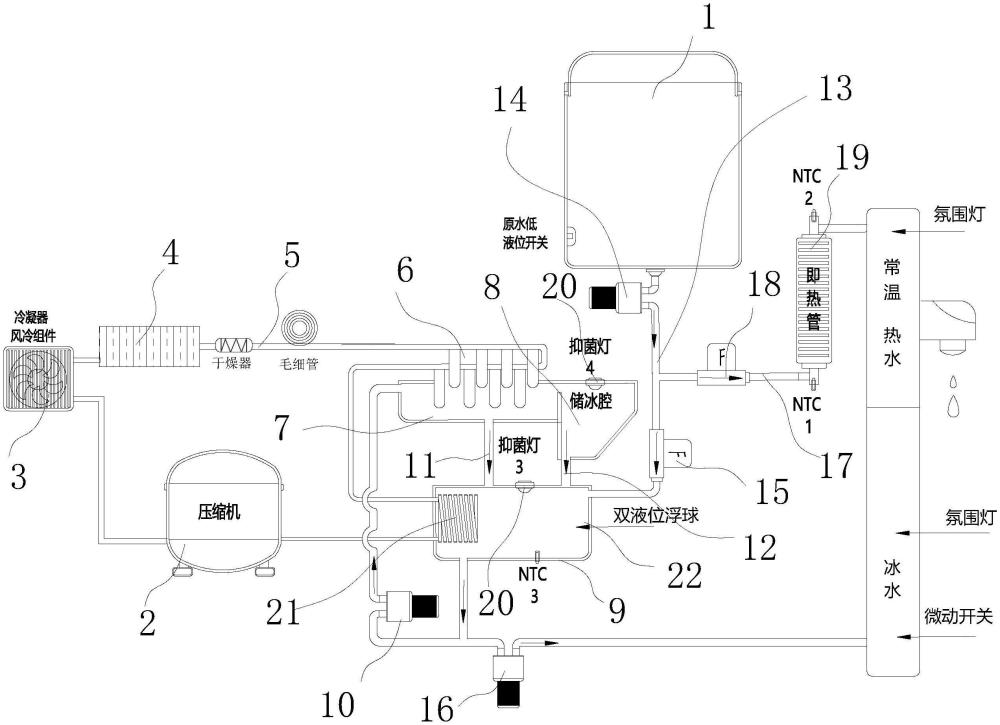

3、一种制冰系统，包括原水水箱、压缩机、风冷式的冷凝器、冷凝水收纳盒、干燥器及毛细管、蒸发器、冰托、储冰腔和冷水箱，所述压缩机、冷凝器、干燥器及毛细管和蒸发器通过冷媒管路依次串联连接；

4、所述冷凝水收纳盒安装于所述冷凝器下侧、用于收集制冷\制冰过程中产生的冷凝水；

5、所述冰托承托的安装于所述蒸发器下侧的制冰柱处；

6、所述冷水箱与所述冰托之间通过管路连接有将冷水箱中存水抽取至冰托中制冰的第一自吸泵，所述冷水箱与所述冰托之间还连接有将冰托中制冰后冰水混合物中冰水回流至冷水箱中的回流管；

7、所述储冰腔底侧还连接有用于腔内冰水排放至所述冷水箱中的排空管；

8、所述原水水箱与所述冷水箱之间还设有向所述冷水箱补水的补水管路，所述补水管路上安装有将原水水箱中纯水泵出的第二自吸泵和控制管路通断的第一进水电磁阀。

9、优选地，所述冷水箱还通过管路连接有向外部供给冰水的第三自吸泵。

10、优选地，所述冷水箱和所述储冰腔的顶侧均安装有防止腔体内滋生细菌的抑菌灯。

11、优选地，所述蒸发器与所述压缩机之间的回流管路上还连接有伸入所述冷水箱中用于储存冰水降温的螺旋降温管。

12、优选地，所述冷水箱中还设置有用于检测箱体内液位高低的双液位浮球开关。

13、优选地，所述补水管路上的第二自吸泵后侧还分支连接有通过第二自吸泵将所述原水水箱泵出、并向外供给常温水或热水的分流管路，所述分流管路上依次连接有控制管路通断的第二进水电磁阀和需求热水时对供给的纯水加热的即热管。

14、一种家用制冰机，采用上述的一种制冰系统，所述家用制冰机包括外壳、底座、压缩机、风冷式的冷凝器、蒸发器、冰托、步进驱动电机、储冰腔和冷水箱；

15、所述储冰腔安装于所述冷水箱上侧、并且两者的腔体外壁包裹设置有eva隔温棉；

16、所述冰托通过电机支架转动于所述储冰腔的上侧，所述步进驱动电机安装于电机支架一端并驱动所述冰托偏转、将制成的冰块倾倒进入下侧的储冰腔中；

17、所述蒸发器通过冷媒管路安装于固定于所述冰托上侧，所述冷凝器安装于所述冰托下侧，在所述冰托下侧的所述冷凝器一端还安装有需求热水时对供给的纯水加热的即热管；

18、所述压缩机安装于所述冷水箱的下侧，所述压缩机侧旁设置有对所述冷凝器产生的冷凝水收集的冷凝水收纳盒，所述压缩机侧旁的所述冷凝器下侧还安装有水路板组件。

19、优选地，所述冷凝器侧旁安装有对其换风降温的冷风扇。

20、本实用新型的有益效果是：

21、本实用新型中，冷凝器和压缩机安装于整机的下侧，冰托、储冰腔和冷水箱依次安装于蒸发器的下侧，冰块制成后，产生的冰水可以直接回流至冷水箱中，冰托中冰块可以直接倾倒至储冰腔中保存，整体布局合理，有效缩小整机体积。

22、而且，制冰系统增加冷凝水收纳盒，制冰模组通过引流把模组上的冷凝水都引流到冷凝水收纳盒里面，冷凝水收纳盒里的冷凝水，通过冷凝器的升温，加速冷凝水挥发，防止冷凝水滴到机器外部，同时冷凝器通过收纳盒中的冷凝水降温加大冷凝器的散热效果，在制冰时能够收集冷凝水对系统散热降温；同时整机集合加热、制冷和制冰多种功能于一体，带制冷、制热功能，即可支持水的加热、也可以提供制冰水和冰块。

1.一种制冰系统，其特征在于，包括原水水箱、压缩机、风冷式的冷凝器、冷凝水收纳盒、干燥器及毛细管、蒸发器、冰托、储冰腔和冷水箱，所述压缩机、冷凝器、干燥器及毛细管和蒸发器通过冷媒管路依次串联连接；

2.根据权利要求1所述的一种制冰系统，其特征在于，所述冷水箱还通过管路连接有向外部供给冰水的第三自吸泵。

3.根据权利要求1所述的一种制冰系统，其特征在于，所述冷水箱和所述储冰腔的顶侧均安装有防止腔体内滋生细菌的抑菌灯。

4.根据权利要求1所述的一种制冰系统，其特征在于，所述蒸发器与所述压缩机之间的回流管路上还连接有伸入所述冷水箱中用于储存冰水降温的螺旋降温管。

5.根据权利要求1所述的一种制冰系统，其特征在于，所述冷水箱中还设置有用于检测箱体内液位高低的双液位浮球开关。

6.根据权利要求1所述的一种制冰系统，其特征在于，所述补水管路上的第二自吸泵后侧还分支连接有通过第二自吸泵将所述原水水箱泵出、并向外供给常温水或热水的分流管路，所述分流管路上依次连接有控制管路通断的第二进水电磁阀和需求热水时对供给的纯水加热的即热管。

7.一种家用制冰机，其特征在于，采用权利要求1～6任意一项所述的一种制冰系统，所述家用制冰机包括外壳、底座、压缩机、风冷式的冷凝器、蒸发器、冰托、步进驱动电机、储冰腔和冷水箱；

8.根据权利要求7所述的一种家用制冰机，其特征在于，所述冷凝器侧旁安装有对其换风降温的冷风扇。
