阀岛组件以及空调器的制作方法

本技术涉及空调设备，尤其是涉及一种阀岛组件以及空调器。

背景技术：

1、相关技术中，空调器内部设有多个部件，多个部件之间均通过连接管路连接，例如空调器内设有双节流阀等节流部件和板式换热器等，节流部件、板式换热器等通过连接管路连接，从而导致连接管路数量较多、所占用的空间较大，且管路较长时容易引发振动断裂。因此，如何减少连接管路所占用的空间且使得连接管路整体的结构较为简单，成为亟待解决的技术问题。

技术实现思路

1、本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型的一个目的在于提出一种阀岛组件，该阀岛组件可以使空调器内的部件之间的连接管路结构较为简单，且可以使得管路系统集成化，有效减少连接管路所占用的空间。

2、本实用新型还提出了一种包括上述阀岛组件的空调器。

3、根据本实用新型第一方面实施例的阀岛组件，用于空调器，包括：至少一个阀岛，每个所述阀岛内均设有用于冷媒流动的流道且形成有与流道连通的连接口，所述连接口用于连接所述空调器的部件，至少一个所述阀岛内形成有至少两个相互间隔开的所述流道，同一所述阀岛中的至少部分相邻两个所述流道之间设有隔热结构。

4、根据本实用新型实施例的阀岛组件，通过阀岛组件包括多个阀岛，每个阀岛内均设有用于冷媒流动的流道且形成有与流道连通的连接口，连接口用于连接空调器的部件，使得阀岛组件可以连通空调器的各个部件并且使得冷媒可以在阀岛组件内流动，进而实现冷媒的循环流动，相较于通过多个配管连通空调器的各部件，通过阀岛组件连通各部件，可以使空调器内的部件之间的连接管路结构较为简单，且可以使得管路系统集成化，有效减少连接管路所占用的空间；并且，通过在同一阀岛中的至少部分相邻两个相互间隔开的流道之间设有隔热结构，可以有效避免相邻两个流道内的冷媒进行热交换，减少相邻两个流道内的冷媒之间的干扰，进而减少冷量损失，有利于提高空调器的运行效率。

5、根据本实用新型的一些实施例，所述隔热结构包括隔热腔。

6、根据本实用新型的一些实施例，所述隔热腔在相邻两个所述流道的排布方向上的宽度尺寸为0.5mm~6mm。

7、根据本实用新型的一些实施例，所述隔热腔贯穿所述阀岛的至少一个表面。

8、根据本实用新型的一些实施例，设有所述隔热结构的所述阀岛设有两个所述流道，两个所述流道沿所述阀岛的长度方向排布，所述隔热腔呈狭缝状且贯穿所述阀岛的外周侧面，所述隔热腔沿所述阀岛的周向延伸，所述阀岛的周向垂直于所述阀岛的长度方向。

9、根据本实用新型的一些实施例，所述隔热腔内设有隔热棉。

10、根据本实用新型的一些实施例，至少一个所述阀岛包括第一阀岛，所述第一阀岛内的所述流道包括相互隔开的第一流道和第二流道，所述第一阀岛设有所述隔热结构且所述隔热结构位于所述第一流道与所述第二流道之间，所述第一阀岛具有多个所述连接口且分别为第一连接口、第二连接口、第三连接口以及第四连接口，所述第一流道连通所述第一连接口和所述第二连接口，所述第二流道连通所述第三连接口和所述第四连接口，所述第一连接口连接高压截止阀，所述第四连接口用于与压缩机的回气口连接。

11、根据本实用新型的一些实施例，还包括板式换热器，所述板式换热器内的换热流道包括第一换热流道和第二换热流道，多个所述换热接口包括第一换热接口、第二换热接口、第三换热接口以及第四换热接口，所述第一换热流道连通所述第一换热接口和所述第三换热接口，所述第二换热流道连通所述第二换热接口和所述第四换热接口；所述第二连接口与所述第二换热接口连接，所述第三连接口与所述第一换热接口连接。

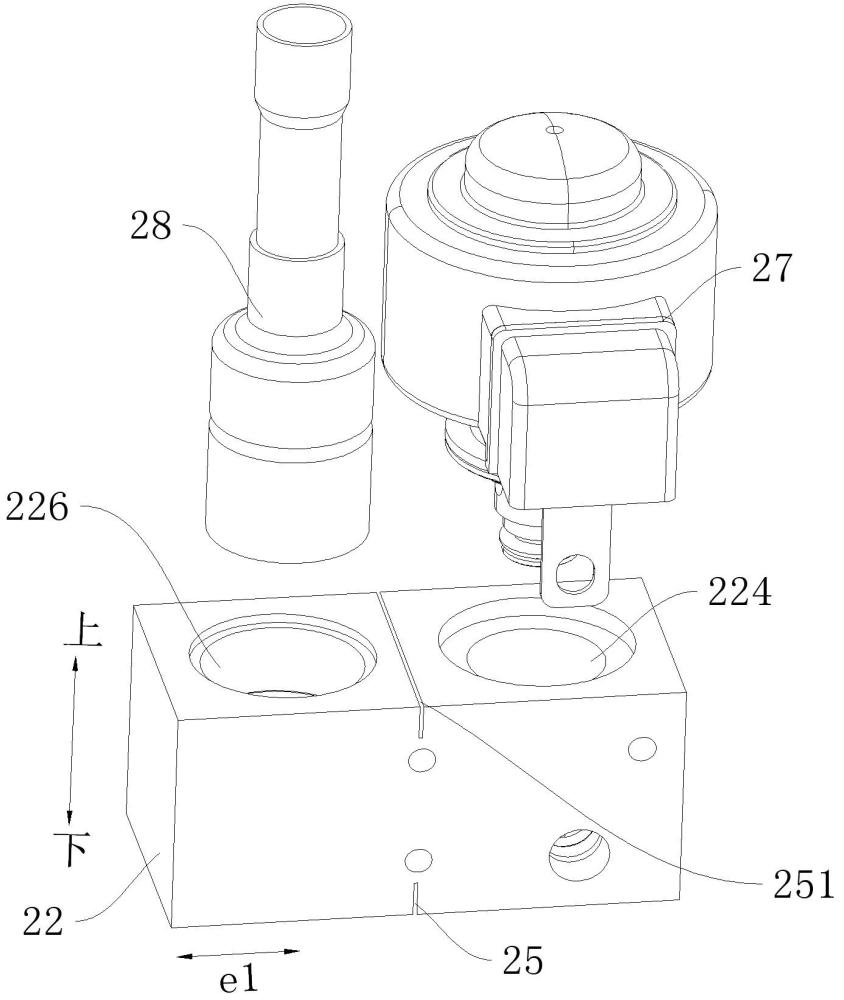

12、根据本实用新型的一些实施例，至少一个所述阀岛包括第二阀岛，所述阀岛组件还包括第一节流阀和过滤器，所述第二阀岛内的所述流道包括第三流道、第一阀腔以及过滤腔，所述过滤器设于所述过滤腔，所述第一节流阀设于所述第一阀腔，所述第三流道连通所述第一阀腔与所述过滤腔，所述第二阀岛具有多个所述连接口且分别为第五连接口和第六连接口，所述第五连接口与所述第三换热接口连接，所述第五连接口位于所述第一阀腔的一侧且与所述第一阀腔连通，所述第六连接口与所述第四换热接口连接，所述第六连接口位于所述过滤腔的一侧且与所述过滤腔连通。

13、根据本实用新型的一些实施例，所述第二阀岛设有所述隔热结构且所述隔热结构位于所述第一阀腔与所述过滤腔之间，设于所述第二阀岛的所述隔热结构位于所述第三流道的相对两侧。

14、根据本实用新型的一些实施例，至少一个所述阀岛包括第三阀岛，所述阀岛组件还包括第二节流阀，所述第三阀岛内的流道还包括第二阀腔，所述第二节流阀设于所述第二阀腔，所述第三阀岛的多个所述连接口包括第十一连接口和第十二连接口，所述第二阀腔连通所述第十一连接口和所述第十二连接口，所述第十二连接口用于与室外换热器连接，所述第十一连接口与所述过滤器通过散热管连接，所述散热管用于对电控盒散热。

15、根据本实用新型的一些实施例，所述第三阀岛的所述连接口还用于与四通阀以及低压截止阀连接，所述第三阀岛的多个所述连接口包括第七连接口、第八连接口、第九连接口以及第十连接口，所述第三阀岛内的所述流道包括相互隔开的第四流道和第五流道，所述第四流道连通所述第七连接口与所述第八连接口，所述第五流道连通所述第九连接口与所述第十连接口；

16、所述四通阀包括第一阀口、第二阀口、第三阀口和第四阀口，所述第一阀口用于与所述压缩机的排气口连接，所述第三阀口用于与压缩机的回气口直接或间接连接，所述第七连接口用于与所述第二阀口连接，所述第八连接口用于与所述低压截止阀连接，所述第九连接口用于与第四阀口连接，所述第十连接口用于与室外换热器连接。

17、根据本实用新型的一些实施例，所述第三阀口用于与气液分离器连接，所述气液分离器具有分离进口和分离出口，所述第三阀口用于与所述分离进口连接，所述分离出口与所述压缩机的回气口连接。

18、根据本实用新型的一些实施例，包括安装支架，至少一个所述阀岛安装于所述安装支架，每个所述阀岛均为独立成型件。

19、根据本实用新型第二方面实施例的空调器，包括：根据本实用新型上述第一方面实施例的阀岛组件。

20、根据本实用新型实施例的空调器，通过设有上述阀岛组件，通过阀岛组件包括多个阀岛，每个阀岛内均设有用于冷媒流动的流道且形成有与流道连通的连接口，连接口用于连接空调器的部件，使得阀岛组件可以连通空调器的各个部件并且使得冷媒可以在阀岛组件内流动，进而实现冷媒的循环流动，相较于通过多个配管连通空调器的各部件，通过阀岛组件连通各部件，可以使空调器内的部件之间的连接管路结构较为简单，且可以使得管路系统集成化，有效减少连接管路所占用的空间；并且，通过在同一阀岛中的至少部分相邻两个相互间隔开的流道之间设有隔热结构，可以有效避免相邻两个流道内的冷媒进行热交换，减少相邻两个流道内的冷媒之间的干扰，进而减少冷量损失，有利于提高空调器的运行效率。

21、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
