磁制冷单元及制冷装置的制作方法

本公开涉及磁制冷单元及制冷装置。

背景技术：

1、专利文献1中公开了一种磁制冷装置，该磁制冷装置包括转子和定子，所述转子具有将圆环状海尔贝克阵列的永磁铁磁路配对以生成磁场空间的永磁铁组装体、和供永磁铁组装体嵌合的共用旋转轴，所述定子将收纳了磁工质的管道布置在磁场空间中。

2、现有技术文献

3、专利文献

4、专利文献1：日本特开2011－226735号公报

技术实现思路

1、－发明要解决的技术问题－

2、当对磁工质中作为磁场施加对象的部分施加了磁场时，若漏磁通朝向磁工质中不作为磁场施加对象的部分流动，则不作为磁场施加对象的部分的磁通密度变化及与之相伴的温度变化会变得不充分，磁工质的作业效率有可能降低。

3、本公开的目的在于抑制磁工质的作业效率降低。

4、－用以解决技术问题的技术方案－

5、本公开的第一方面涉及一种磁制冷单元，其包括移动体70、磁工质11以及磁屏蔽部件40，所述移动体70具有沿第一方向排列的两个以上的磁极，并沿所述第一方向移动，所述磁工质11相对于所述移动体70在垂直于所述第一方向的第二方向上隔开间隔地布置，所述磁屏蔽部件40布置在所述移动体70与所述磁工质11之间，并与所述移动体70一体地移动，所述磁屏蔽部件40布置在从所述第二方向观察时不与所述移动体70的所述磁极的中央重叠的位置。

6、在第一方面中，通过利用磁屏蔽部件40抑制朝向磁工质11中不作为磁场施加对象的部分流动的漏磁通，从而能够抑制磁工质11的作业效率降低。

7、本公开的第二方面在第一方面的磁制冷单元的基础上，所述移动体70是绕规定的旋转轴16的轴心旋转的旋转体20，所述第一方向是所述旋转轴16的周向，所述第二方向是所述旋转轴16的轴向。

8、在第二方面中，在包括绕旋转轴16的轴心旋转的旋转体20的结构中，通过利用磁屏蔽部件40抑制漏磁通，从而能够抑制磁工质11的作业效率降低。

9、本公开的第三方面在第一方面的磁制冷单元的基础上，所述移动体70是沿直线移动的直线运动体80，所述第一方向是所述直线运动体80移动的直线移动方向。

10、在第三方面中，在包括沿直线移动的直线运动体80的结构中，通过利用磁屏蔽部件40抑制漏磁通，从而能够抑制磁工质11的作业效率降低。

11、本公开的第四方面在第一到第三方面中的任一方面的磁制冷单元的基础上，所述移动体70具有磁化方向不同的多个磁铁30。

12、在第四方面中，通过组合磁化方向不同的多个磁铁30，能够增大磁场强度。

13、本公开的第五方面在第四方面的磁制冷单元的基础上，多个所述磁铁30包括磁化方向朝向所述第二方向的第一磁铁31和磁化方向朝向所述第一方向的第二磁铁32，所述磁屏蔽部件40布置在从所述第二方向观察时与所述第二磁铁32重叠的位置。

14、在第五方面中，通过将磁屏蔽部件40布置为与第二磁铁32重叠，从而能够抑制朝向第二磁铁32的漏磁通。

15、本公开的第六方面在第一到第三方面中的任一方面的磁制冷单元的基础上，所述移动体70具有极性各向异性磁铁60。

16、在第六方面中，通过使用极性各向异性磁铁60，能够增大磁场强度。

17、本公开的第七方面在第二方面的磁制冷单元的基础上，所述磁屏蔽部件40包括布置在所述旋转体20与所述磁工质11之间的第一屏蔽部51、以及在比所述磁工质11靠所述旋转轴16的径向内侧的位置从所述第一屏蔽部51开始沿轴向延伸的第二屏蔽部52。

18、在第七方面中，利用第二屏蔽部52，能够抑制漏磁通从比磁工质11靠旋转轴16的径向内侧的位置流动。

19、本公开的第八方面在第二方面的磁制冷单元的基础上，其包括管道35，该管道35连接于所述磁工质11的靠所述旋转轴16的径向外侧的部分，并供与所述磁工质11进行热交换的热交换介质流动，所述磁屏蔽部件40包括布置在所述旋转体20与所述磁工质11之间的第一屏蔽部51、以及在比所述磁工质11靠所述旋转轴16的径向外侧的位置从所述第一屏蔽部51开始沿轴向延伸的第三屏蔽部53，所述第三屏蔽部53布置于在所述磁屏蔽部件40旋转的过程中不与所述管道35发生干涉的位置。

20、在第八方面中，在使第三屏蔽部53不与管道35发生干涉的同时，能够利用第三屏蔽部53，抑制漏磁通从比磁工质11靠旋转轴16的径向外侧的位置流动。

21、本公开的第九方面在第一到第八方面中的任一方面的磁制冷单元的基础上，其包括布置在所述移动体70与所述磁屏蔽部件40之间的非磁性部件45。

22、在第九方面中，能够利用非磁性部件45，抑制漏磁通在移动体70与磁屏蔽部件40之间流动。

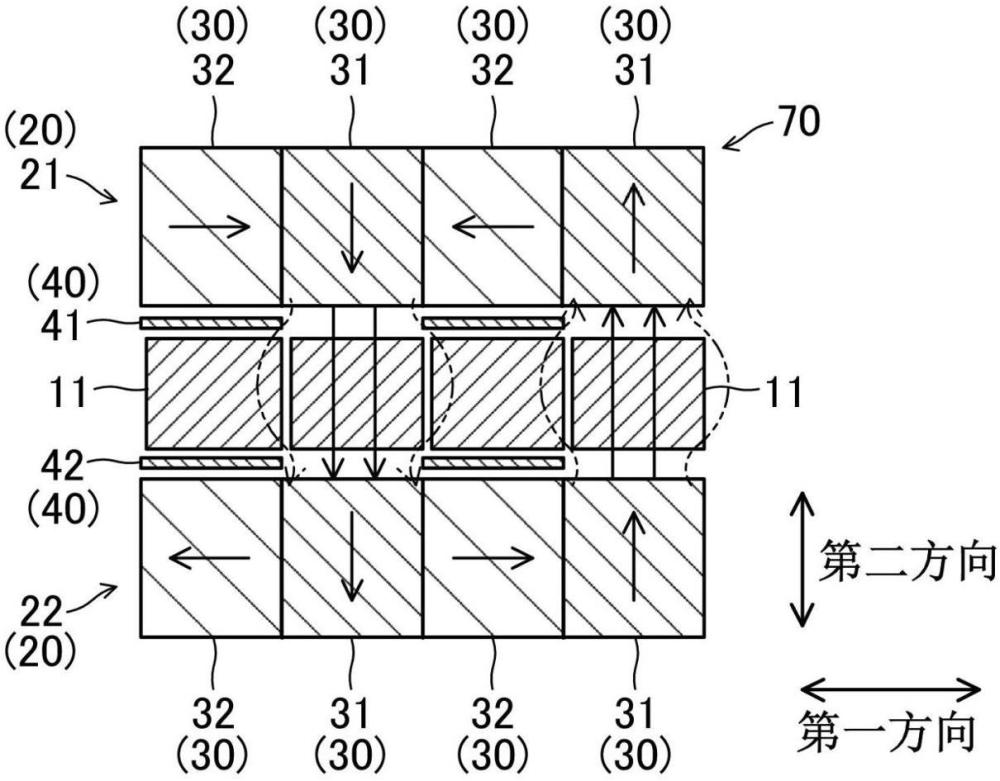

23、本公开的第十方面在第二方面的磁制冷单元的基础上，所述旋转体20包括第一旋转体21、以及相对于所述第一旋转体21在所述旋转轴16的轴向上隔开间隔地布置的第二旋转体22，所述磁工质11布置在所述第一旋转体21与所述第二旋转体22之间，所述磁屏蔽部件40包括布置在所述第一旋转体21与所述磁工质11之间的第一磁屏蔽部件41、以及布置在所述第二旋转体22与所述磁工质11之间的第二磁屏蔽部件42，所述第一磁屏蔽部件41布置在从所述旋转轴16的轴向观察时不与所述第一旋转体21的所述磁极的中央重叠的位置，所述第二磁屏蔽部件42布置在从所述旋转轴16的轴向观察时不与所述第二旋转体22的所述磁极的中央重叠的位置。

24、在第十方面中，能够分别抑制漏磁通在第一旋转体21与磁工质11之间以及第二旋转体22与磁工质11之间流动。

25、本公开的第十一方面在第一到第三方面中的任一方面的磁制冷单元的基础上，所述移动体70具有磁通的流动方向不同的多个电磁铁90。

26、在第十一方面中，通过组合磁通的流动方向不同的多个电磁铁90，从而能够增大磁场强度。

27、本公开的第十二方面涉及一种制冷装置，其包括第一到第十一方面中任一方面的磁制冷单元10、以及与所述磁制冷单元10进行热交换的热介质回路2。

28、在第十二方面中，能够提供包括磁制冷单元10和热介质回路2的制冷装置。

1.一种磁制冷单元，其特征在于：

2.根据权利要求1所述的磁制冷单元，其特征在于：

3.根据权利要求1所述的磁制冷单元，其特征在于：

4.根据权利要求1到3中任一项所述的磁制冷单元，其特征在于：

5.根据权利要求4所述的磁制冷单元，其特征在于：

6.根据权利要求1到3中任一项所述的磁制冷单元，其特征在于：

7.根据权利要求2所述的磁制冷单元，其特征在于：

8.根据权利要求2所述的磁制冷单元，其特征在于：

9.根据权利要求1到8中任一项所述的磁制冷单元，其特征在于：

10.根据权利要求2所述的磁制冷单元，其特征在于：

11.根据权利要求1到3中任一项所述的磁制冷单元，其特征在于：

12.一种制冷装置，其特征在于：
