一种便于加料与清洁的雪花机的制作方法

本技术涉及雪花机，特别涉及一种便于加料与清洁的雪花机。

背景技术：

1、雪花机是一种用于人工制备雪花状冰屑的设备，其主要通过制冷系统将水或其他液体在低温条件下迅速冻结成冰层，再由刀片将冰层刮削成细碎的雪花颗粒，雪花机具有制冰速度快、出冰连续、雪花质地细腻的特点，广泛应用于餐饮、冷饮制作、食品保鲜及实验展示等领域。

2、现有的雪花机中，用户在清洁料盒或是添加饮料时需要打开料盒，当料盒与外界连通时，会导致制冰腔内部压强波动，影响蒸发器的低温效果，从而造成制冰效率下降或雪花冰质地不均匀，同时存在安全隐患。

技术实现思路

1、本实用新型的目的是提供一种便于加料与清洁的雪花机，无需拆卸整机即可清洁料盒或快速向料盒中添加饮料，防止在清洁或加料时误启动设备，保障使用安全。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种便于加料与清洁的雪花机，包括机体，其内设置有制冰腔，所述制冰腔内设有雪花制备组件，所述制冰腔一侧设有出冰通道，所述机体上可拆卸安装有料盒，所述料盒上端开设有槽口，下端与所述制冰腔连通；所述料盒的上端滑动设置有滑盖，所述滑盖的一端设有向下延伸的第一限位挡壁；所述料盒靠近所述第一限位挡壁的一端设有微动开关，所述第一限位挡壁上设有用于触发所述微动开关的触块；所述微动开关与所述雪花制备组件电连接，用于控制所述雪花制备组件的通断；所述料盒与滑盖之间设有卡接结构，当所述滑盖相对料盒滑动并关闭到位时，所述滑盖与所述料盒之间通过所述卡接结构定位配合。

3、通过采用上述技术方案，通过设置可滑动开启的滑盖，使用户能够方便地向料盒中添加原料或清洁内部，当滑盖打开时，第一限位挡壁带动触块脱离微动开关，从而自动切断雪花制备组件的电源，提升了设备的安全性。

4、本实用新型进一步设置为：所述料盒远离所述微动开关的一端设有固定盖，所述滑盖远离所述第一限位挡壁的一端设有向下延伸的第二限位挡壁，所述第二限位挡壁与所述固定盖抵接配合。

5、通过采用上述技术方案，通过在料盒另一端设置固定盖，并在滑盖端部设置第二限位挡壁，使滑盖在滑动至关闭位置时能与固定盖形成封闭状态，同时限定滑盖的滑动行程，提高结构稳定性。

6、本实用新型进一步设置为：所述第一限位挡壁的内侧设有第一密封条，所述第二限位挡壁的外侧设有第二密封条。

7、通过采用上述技术方案，第一密封条与第二密封条的设置使滑盖与料盒之间的连接更加紧密，有效防止空气进入料盒内部使机体内的压强变化，确保雪花冰制作过程的稳定性和安全性。

8、本实用新型进一步设置为：所述料盒的一端设有电连接腔，所述料盒上设有公头，所述机体上设有与所述公头对应的母头，所述公头与所述母头插接配合；所述微动开关通过所述电连接腔与所述公头电连接，所述母头与机体内的电器元件电连接。

9、通过采用上述技术方案，当料盒安装至机体上时，公头与母头自动插接，实现微动开关与机体内部电器元件之间的电气连通，从而保证雪花制备组件正常工作；当用户需要拆卸料盒进行加料或清洁时，公头与母头随即分离，自动切断电路，

10、本实用新型进一步设置为：所述料盒的外壁上设有沿滑盖滑动方向设置的外滑槽，所述滑盖上设有外侧翼，所述外侧翼连接于所述第一限位挡壁的两端且垂直于所述第一限位挡壁，所述外侧翼上设有外滑轨，所述外滑轨与所述外滑槽滑动配合。

11、通过采用上述技术方案，外侧翼与限位挡壁形成稳定的支撑结构，增强了滑盖的整体强度，外滑槽与外滑轨的配合保证滑盖在开启和关闭过程中运行平稳，不易晃动或卡滞。

12、本实用新型进一步设置为：所述料盒的内壁上设有沿滑盖滑动方向设置的内滑槽，所述滑盖上设有内侧翼，所述内侧翼上设有内滑轨，所述内滑轨与所述内滑槽滑动配合。

13、通过采用上述技术方案，内滑轨与内滑槽的配合，使滑盖在内壁处同样具有导向与支撑效果，从双侧实现平衡滑动，进一步提高了密封与稳定性。

14、本实用新型进一步设置为：所述外滑轨上设有向上弯曲的第一外卡钩，所述外滑槽上设有向下弯曲第二外卡钩，所述第一卡钩与所述第二卡钩抵紧配合；所述内滑轨上设有向上弯曲的第一内卡钩，所述内滑槽上设有向下弯曲第二内卡钩，所述第一卡钩与所述第二卡钩抵紧配合。

15、通过采用上述技术方案，能够实现滑盖与料盒的防脱限位，防止滑盖在频繁操作中松动或脱离，同时增强滑盖侧部的密封性。

16、本实用新型进一步设置为：所述卡接结构包括设于所述内侧翼上的卡扣，所述料盒的内壁上设有对应的卡槽，所述卡扣与所述卡槽卡接配合。

17、通过采用上述技术方案，卡扣与卡槽的配合便于滑盖在关闭状态下实现快速锁定，避免意外滑动，结构简单、操作方便。

18、本实用新型进一步设置为：所述滑盖上设有扳动部，所述扳动部上设有多条凸筋。

19、通过采用上述技术方案，滑盖上的扳动部设置有凸筋，能够增强手指摩擦力，使用户在操作时更省力、更防滑，提高使用体验。

20、本实用新型进一步设置为：所述雪花制备组件包括设于所述制冰腔内的料盘、固定于料盘上的刀片，以及转动设置于制冰腔内的蒸发器滚筒，所述刀片的刀刃端靠近所述蒸发器滚筒。

21、通过采用上述技术方案，雪花制备组件采用蒸发器滚筒与固定刀片配合的结构，液体在蒸发器外壁结冰后被刀片刮削形成雪花，能够高效制备细腻、均匀的雪花冰，结构简单、运行稳定。

22、本实用新型进一步设置为：所述料盒底部设有与制冰腔连通的出料管，所述出料管内设有滚珠，所述出料管上设有与滚珠限位配合的挡环，所述料盘上设有顶杆，所述顶杆穿设于所述出料管。

23、通过采用上述技术方案，料盒底部设置的出料管、滚珠及挡环的组合结构料盒拆卸时实现自动封堵，防止液体泄漏；当料盘上的顶杆上顶起滚珠时，则可自动开启液体通路。

24、综上所述，本实用新型具有以下有益效果：

25、1.通过设置滑动式滑盖，用户无需拆卸整机即可清洁料盒或快速向料盒中添加饮料，提升了使用的便利性。

26、2.滑盖关闭后，触块触发微动开关，使雪花制备组件通电工作；滑盖打开时电路自动断开，防止在清洁或加料时误启动设备，保障使用安全。

27、3.滑盖两端设置第一限位挡壁、第二限位挡壁，并设置第一密封条、第二密封条，能够防止空气进入料盒内部，确保制冰腔内的压强稳定，避免冰雪结晶异常。

28、4.通过双重导向设计，使滑盖在开启与关闭过程中运行平稳，不易晃动或卡滞，提升整体使用体验。

1.一种便于加料与清洁的雪花机，包括机体(1)，其内设置有制冰腔(11)，所述制冰腔(11)内设有雪花制备组件(2)，所述制冰腔(11)一侧设有出冰通道(12)，其特征在于：

2.根据权利要求1所述的一种便于加料与清洁的雪花机，其特征在于：所述料盒(3)远离所述微动开关(32)的一端设有固定盖(33)，所述滑盖(4)远离所述第一限位挡壁(41)的一端设有向下延伸的第二限位挡壁(42)，所述第二限位挡壁(42)与所述固定盖(33)抵接配合。

3.根据权利要求2所述的一种便于加料与清洁的雪花机，其特征在于：所述第一限位挡壁(41)的内侧设有第一密封条(412)，所述第二限位挡壁(42)的外侧设有第二密封条(421)。

4.根据权利要求1所述的一种便于加料与清洁的雪花机，其特征在于：所述料盒(3)的一端设有电连接腔(37)，所述料盒(3)上设有公头(38)，所述机体(1)上设有与所述公头(38)对应的母头(13)，所述公头(38)与所述母头(13)插接配合；所述微动开关(32)通过所述电连接腔(37)与所述公头(38)电连接，所述母头(13)与机体(1)内的电器元件电连接。

5.根据权利要求1所述的一种便于加料与清洁的雪花机，其特征在于：所述料盒(3)的外壁上设有沿滑盖(4)滑动方向设置的外滑槽(34)，所述滑盖(4)上设有外侧翼(43)，所述外侧翼(43)连接于所述第一限位挡壁(41)的两端且垂直于所述第一限位挡壁(41)，所述外侧翼(43)上设有外滑轨(431)，所述外滑轨(431)与所述外滑槽(34)滑动配合。

6.根据权利要求5所述的一种便于加料与清洁的雪花机，其特征在于：所述料盒(3)的内壁上设有沿滑盖(4)滑动方向设置的内滑槽(35)，所述滑盖(4)上设有内侧翼(44)，所述内侧翼(44)上设有内滑轨(441)，所述内滑轨(441)与所述内滑槽(35)滑动配合。

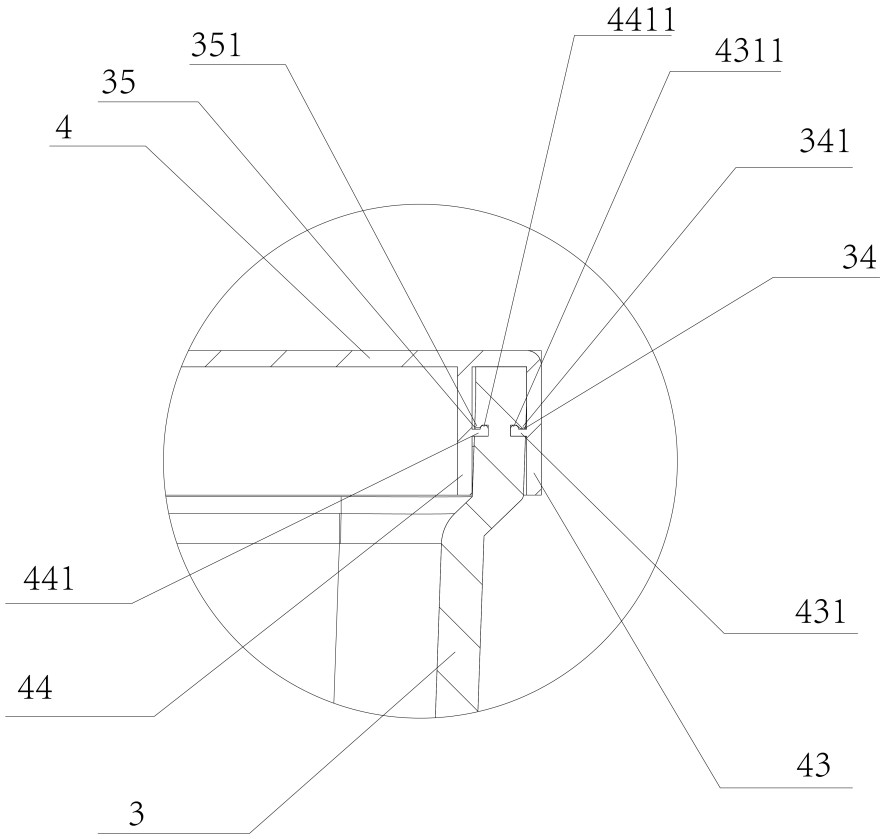

7.根据权利要求6所述的一种便于加料与清洁的雪花机，其特征在于：所述外滑轨(431)上设有向上弯曲的第一外卡钩(4311)，所述外滑槽(34)上设有向下弯曲第二外卡钩(341)，所述第一外卡钩(4311)与所述第二外卡钩(341)抵紧配合；

8.根据权利要求6所述的一种便于加料与清洁的雪花机，其特征在于：所述卡接结构包括设于所述内侧翼(44)上的卡扣(442)，所述料盒(3)的内壁上设有对应的卡槽(36)，所述卡扣(442)与所述卡槽(36)卡接配合。

9.根据权利要求1所述的一种便于加料与清洁的雪花机，其特征在于：所述雪花制备组件(2)包括设于所述制冰腔(11)内的料盘(21)、固定于料盘(21)上的刀片(22)，以及转动设置于制冰腔(11)内的蒸发器滚筒(23)，所述刀片(22)的刀刃端靠近所述蒸发器滚筒(23)。

10.根据权利要求9所述的一种便于加料与清洁的雪花机，其特征在于：所述料盒(3)底部设有与制冰腔(11)连通的出料管(46)，所述出料管(46)内设有滚珠(47)，所述出料管(46)上设有与滚珠(47)限位配合的挡环(48)，所述料盘(21)上设有顶杆(211)，所述顶杆(211)与所述出料管(46)推动配合。
