一种多源热泵中央控制装置的制作方法

本技术涉及风光储能电池存储柜，更具体为一种多源热泵中央控制装置。

背景技术：

1、多源热泵是一种能够从多种低温热源中吸收热量，并通过电能或其他驱动方式将这些热量提升到高温水平，以供供暖、热水供应或制冷等用途的高效节能设备。其工作原理基于热泵循环，通过蒸发器、压缩机、冷凝器和膨胀阀等部件，实现热量的转移和提升。多源热泵的“多源”特性主要体现在其能够从多种不同的低温热源中吸收热量。这些低温热源可以包括空气、水（包括地下水、地表水、污水等）、土壤以及太阳能等。因此，多源热泵具有广泛的适用性和灵活性，可以根据不同的环境和需求选择合适的热源。

2、多源热泵的电气控制箱其为了散热会配比散热机构，长时间使用，其进气口的滤网会产生堵塞，其影响防尘效果，同时内部控制模组会在其表面形成一定的浮尘，影响工作环境。因此，需要提供一种新的技术方案给予解决。

技术实现思路

1、本实用新型的目的在于提供一种多源热泵中央控制装置，解决了多源热泵的电气控制箱其为了散热会配比散热机构，长时间使用，其进气口的滤网会产生堵塞，其影响防尘效果，同时内部控制模组会在其表面形成一定的浮尘，影响工作环境的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种多源热泵中央控制装置，包括：中央控制箱，所述中央控制箱的表面设置有箱门且箱门与中央控制箱之间转动连接，所述中央控制箱的表面设置有人机交互模块且中央控制箱的内部设置有控制模组，所述控制模组与人机交互模块之间电性连接，所述中央控制箱的顶部设置有进气盒且进气盒的两侧设置有安装板，所述安装板的内侧设置有传动轴且穿着延伸至安装板的另一侧并安装有驱动电机，所述传动轴的表面设置有传动辊且传动辊的表面设置有循环滤网，所述循环滤网延伸至进气盒的内壁并与其滑动连接。

3、作为本实用新型的一种优选实施方式，所述中央控制箱的顶部设置有升降电机且升降电机的动力输出端设置有升降螺杆，所述中央控制箱的内部设置有固定板且固定板与升降螺杆之间转动连接，所述升降螺杆的表面设置有升降块且升降块的侧面设置有喷头。

4、作为本实用新型的一种优选实施方式，所述中央控制箱的侧面设置有空压机且空压机的动力输出端设置有耐压软管，所述耐压软管延伸至中央控制箱的内部并与喷头之间相连接。

5、作为本实用新型的一种优选实施方式，所述中央控制箱的侧面设置有固定座且固定座的内部安装有排气扇。

6、作为本实用新型的一种优选实施方式，所述中央控制箱的内壁设置有滑轨且滑轨位于升降螺杆的侧面，所述升降块与滑轨之间相连接并与其滑动连接。

7、作为本实用新型的一种优选实施方式，所述控制模组中包括温度控制模组、压力控制模组、流量控制模组、换热器控制模组、压缩机控制模组和通信模组。

8、与现有技术相比，本实用新型的有益效果如下：

9、本实用新型在中央控制箱的表面设置有箱门且箱门与中央控制箱之间转动连接，在中央控制箱的表面设置有人机交互模块且中央控制箱的内部设置有控制模组，控制模组与人机交互模块之间电性连接，在中央控制箱的顶部设置有进气盒且进气盒的两侧设置有安装板，在安装板的内侧设置有传动轴且穿着延伸至安装板的另一侧并安装有驱动电机，在传动轴的表面设置有传动辊且传动辊的表面设置有循环滤网，循环滤网延伸至进气盒的内壁并与其滑动连接，通过驱动电机带动传动轴旋转，使传动辊带动循环滤网在进气盒中转动，可以进行循环过滤避免长期使用造成的灰尘堆积，影响防尘效果，在中央控制箱的顶部设置有升降电机且升降电机的动力输出端设置有升降螺杆，在中央控制箱的内部设置有固定板且固定板与升降螺杆之间转动连接，在升降螺杆的表面设置有升降块且升降块的侧面设置有喷头，在中央控制箱的侧面设置有空压机且空压机的动力输出端设置有耐压软管，耐压软管延伸至中央控制箱的内部并与喷头之间相连接，通过升降电机驱动升降螺杆旋转，使与其螺纹连接的升降块可以上下移动，从而调节喷头的高度，可以将产生高压空气通过耐压软管进入喷头，喷头对控制模组表面的浮尘进出吹拂，以达到自清洁的效果。

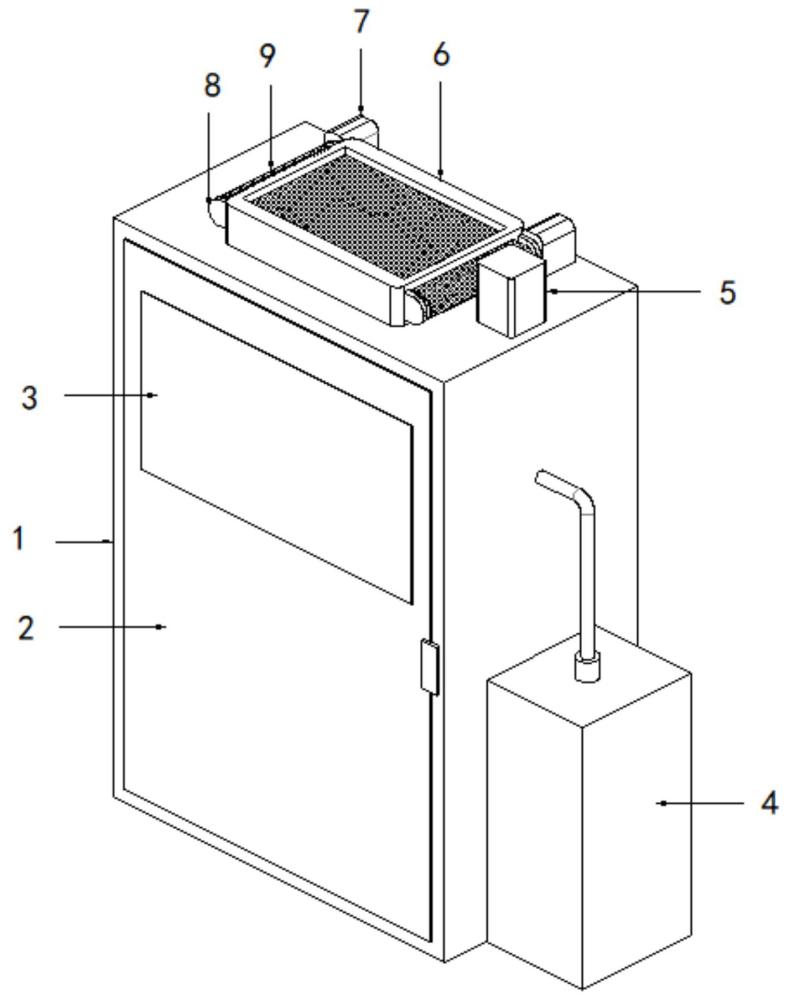

1.一种多源热泵中央控制装置，其特征在于：包括：中央控制箱（1），所述中央控制箱（1）的表面设置有箱门（2）且箱门（2）与中央控制箱（1）之间转动连接，所述中央控制箱（1）的表面设置有人机交互模块（3）且中央控制箱（1）的内部设置有控制模组（12），所述控制模组（12）与人机交互模块（3）之间电性连接，所述中央控制箱（1）的顶部设置有进气盒（6）且进气盒（6）的两侧设置有安装板（8），所述安装板（8）的内侧设置有传动轴（18）且穿着延伸至安装板（8）的另一侧并安装有驱动电机（7），所述传动轴（18）的表面设置有传动辊（19）且传动辊（19）的表面设置有循环滤网（9），所述循环滤网（9）延伸至进气盒（6）的内壁并与其滑动连接。

2.根据权利要求1所述的一种多源热泵中央控制装置，其特征在于：所述中央控制箱（1）的顶部设置有升降电机（5）且升降电机（5）的动力输出端设置有升降螺杆（14），所述中央控制箱（1）的内部设置有固定板（15）且固定板（15）与升降螺杆（14）之间转动连接，所述升降螺杆（14）的表面设置有升降块（16）且升降块（16）的侧面设置有喷头（17）。

3.根据权利要求1所述的一种多源热泵中央控制装置，其特征在于：所述中央控制箱（1）的侧面设置有空压机（4）且空压机（4）的动力输出端设置有耐压软管（11），所述耐压软管（11）延伸至中央控制箱（1）的内部并与喷头（17）之间相连接。

4.根据权利要求1所述的一种多源热泵中央控制装置，其特征在于：所述中央控制箱（1）的侧面设置有固定座（10）且固定座（10）的内部安装有排气扇。

5.根据权利要求2所述的一种多源热泵中央控制装置，其特征在于：所述中央控制箱（1）的内壁设置有滑轨（13）且滑轨（13）位于升降螺杆（14）的侧面，所述升降块（16）与滑轨（13）之间相连接并与其滑动连接。

6.根据权利要求1所述的一种多源热泵中央控制装置，其特征在于：所述控制模组（12）中包括温度控制模组（12）、压力控制模组（12）、流量控制模组（12）、换热器控制模组（12）、压缩机控制模组（12）和通信模组。
