一种超低温冰箱的密封条的制作方法

本技术涉及制冷设备密封，尤其涉及一种超低温冰箱的密封条。

背景技术：

1、随着人们生活水平的提高，对于节能环保的要求越来越高，因此低能耗产品越来越受欢迎。影响冰箱能耗的原因比较多，但是密封条的密封性是一个重要的原因。为了降低冰箱的漏冷现象，提高制冷效果，降低电使用量，提高密封条的密封性能是最直接的一种方法。

2、现有超低温冰箱密封条结构简单，缺乏多层密封或弹性补偿设计，易导致冷桥效应或结露，且密封条固定端不牢靠易晃动掉落。

技术实现思路

1、为解决上述技术问题，本实用新型设计了一种超低温冰箱的密封条。

2、本实用新型采用如下技术方案：

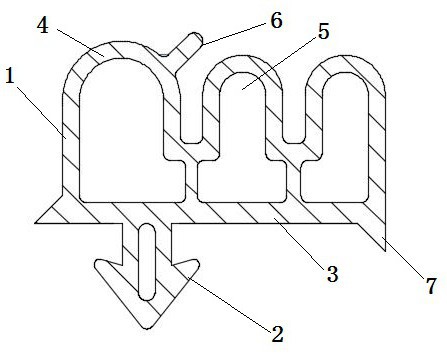

3、一种超低温冰箱的密封条，包括密封条本体，密封条本体包括密封端、承接部和连接端，密封端和连接端间通过承接部连接，所述密封端设置有多个并排分布的u型凸起，每个u型凸起内部设置有独立的空腔，连接端上设置有倒扣。

4、作为优选，所述并排分布的u型凸起高度不同。

5、作为优选，高度最高的所述u型凸起上斜向设置固定设置有密封加强条，密封加强条的高度高于该u型凸起。

6、作为优选，所述连接端的倒扣为箭头形状，倒扣内部设置有腰圆形空腔。

7、作为优选，所述承接部两端对应连接钣金顺延设置有与连接钣金贴合的密封尖角。

8、作为优选，所述密封条本体采用低苯基硅胶一体挤出成型。材料采用低苯基硅胶可以耐受-120℃的低温下保持弹性。

9、作为优选，所述密封条本体的硬度为10-90a，适应不同的工况要求。

10、本实用新型的有益效果是：（1）、本实用新型通过优化结构设计，采用并排设置的多腔体密封结构，既能提供很好的支撑防止变形，又能有效阻断冷热传导路径，防止结露与冷桥，形成弹性密封补充设计；（2）、固定端的倒扣设计能很好的固定密封条，避免脱离；（3）、密封条两端尖角结构能很好的避免冰箱内的冷气外泄，外面的热空气进入。

1.一种超低温冰箱的密封条，包括密封条本体，密封条本体包括密封端、承接部和连接端，密封端和连接端间通过承接部连接，其特征是，所述密封端设置有多个并排分布的u型凸起，每个u型凸起内部设置有独立的空腔，连接端上设置有倒扣。

2.根据权利要求1所述的一种超低温冰箱的密封条，其特征是，所述并排分布的u型凸起高度不同。

3.根据权利要求2所述的一种超低温冰箱的密封条，其特征是，高度最高的所述u型凸起上斜向设置固定设置有密封加强条，密封加强条的高度高于该u型凸起。

4.根据权利要求1所述的一种超低温冰箱的密封条，其特征是，所述连接端的倒扣为箭头形状，倒扣内部设置有腰圆形空腔。

5.根据权利要求1所述的一种超低温冰箱的密封条，其特征是，所述承接部两端对应连接钣金顺延设置有与连接钣金贴合的密封尖角。

6.根据权利要求1所述的一种超低温冰箱的密封条，其特征是，所述密封条本体采用低苯基硅胶一体挤出成型。

7.根据权利要求1所述的一种超低温冰箱的密封条，其特征是，所述密封条本体的硬度为10-90a。
