制冷装置的制作方法

本发明涉及使用蒸汽压缩式制冷循环的制冷装置。

背景技术：

1、在冷热兼用的空调机这样的制冷装置中，经由制冷剂回路内的四路切换阀进行制冷运转和制热运转中的制冷剂的循环方向的切换。例如，专利文献1（日本特开平11-294607号公报）所公开的先导电磁阀式的四路切换阀在先导电磁阀为通电状态时，四路切换阀内部的阀芯克服弹簧力而移动，切换为制热运转循环或制冷运转循环，在先导电磁阀为非通电状态时，阀芯借助弹簧力而返回，切换为制冷运转循环或制热运转循环。

技术实现思路

1、发明要解决的课题

2、近年来，制冷装置的制冷剂回路中使用的制冷剂多种多样，例如在制冷剂回路中填充有微燃性制冷剂、可燃性制冷剂或co2的情况下，需要用于不向室内泄漏的安全对策。特别是在室内机侧使高压制冷剂散热的制热运转循环中，需要还留意制热运转停止后的安全性。

3、因此，存在降低高压制冷剂位于室内侧时制冷剂向室内泄漏的风险的课题。

4、用于解决课题的手段

5、第一观点的制冷装置使制冷剂在制冷剂回路中循环，进行制冷循环运转，所述制冷剂回路包括压缩机、四路切换阀、第一热交换器、膨胀阀和第二热交换器，其中，四路切换阀具备流路切换阀部和先导阀部。流路切换阀部具有能够在第一位置和与第一位置不同的第二位置之间移动的阀芯。先导阀部使阀芯移动。先导阀部具有第一先导阀部和第二先导阀部。在阀芯位于第一位置时，制冷循环运转成为从压缩机排出的制冷剂经四路切换阀被输送至第一热交换器的制冷运转。此外，在阀芯位于第二位置时，制冷循环运转成为从压缩机排出的制冷剂经四路切换阀被输送至第二热交换器的制热运转。在制冷循环运转停止时，运转停止后的阀芯维持在第一位置或移动到第一位置。

6、在该制冷装置中，通过使运转停止后的阀芯的位置维持在第一位置或移动到第一位置，即使运转即将停止之前的第二热交换器内的制冷剂压力为高压，也会在运转刚停止后减小，因此，在运转停止中，第二热交换器内的制冷剂压力不会维持高压，能够抑制助长制冷剂泄漏的动作。

7、第二观点的制冷装置在第一观点的制冷装置中，在阀芯位于第一位置时，第一先导阀部处于打开状态且第二先导阀部处于关闭状态，或者，第一先导阀部和第二先导阀部均处于关闭状态。

8、在该制冷装置中，通过第一先导阀部的开闭和第二先导阀部的开闭的组合，进行阀芯的位置的维持或者阀芯的移动，因此控制容易。

9、第三观点的制冷装置在第一观点或第二观点的制冷装置中，第一先导阀部和第二先导阀部分别是电磁式的开闭阀，通过切换通电状态来切换开闭阀的开闭状态。

10、在该制冷装置中，通过通电或者非通电将第一先导阀部和第二先导阀部切换为打开状态或者关闭状态，因此与马达驱动的阀相比，能够使阀芯迅速地动作。

11、第四观点的制冷装置在第三观点的制冷装置中，还具备控制四路切换阀的控制部。第一先导阀部和第二先导阀部分别在非通电时成为关闭状态，在通电时成为打开状态。在发出了制冷循环运转的停止指令时，控制部在将阀芯的位置维持在第一位置后、或者移动到第一位置后，使第一先导阀部和第二先导阀部成为关闭状态。

12、在该制冷装置中，在阀芯移动后使第一先导阀部和第二先导阀部成为关闭状态是使第一先导阀部和第二先导阀部均成为非通电状态，抑制电力消耗。

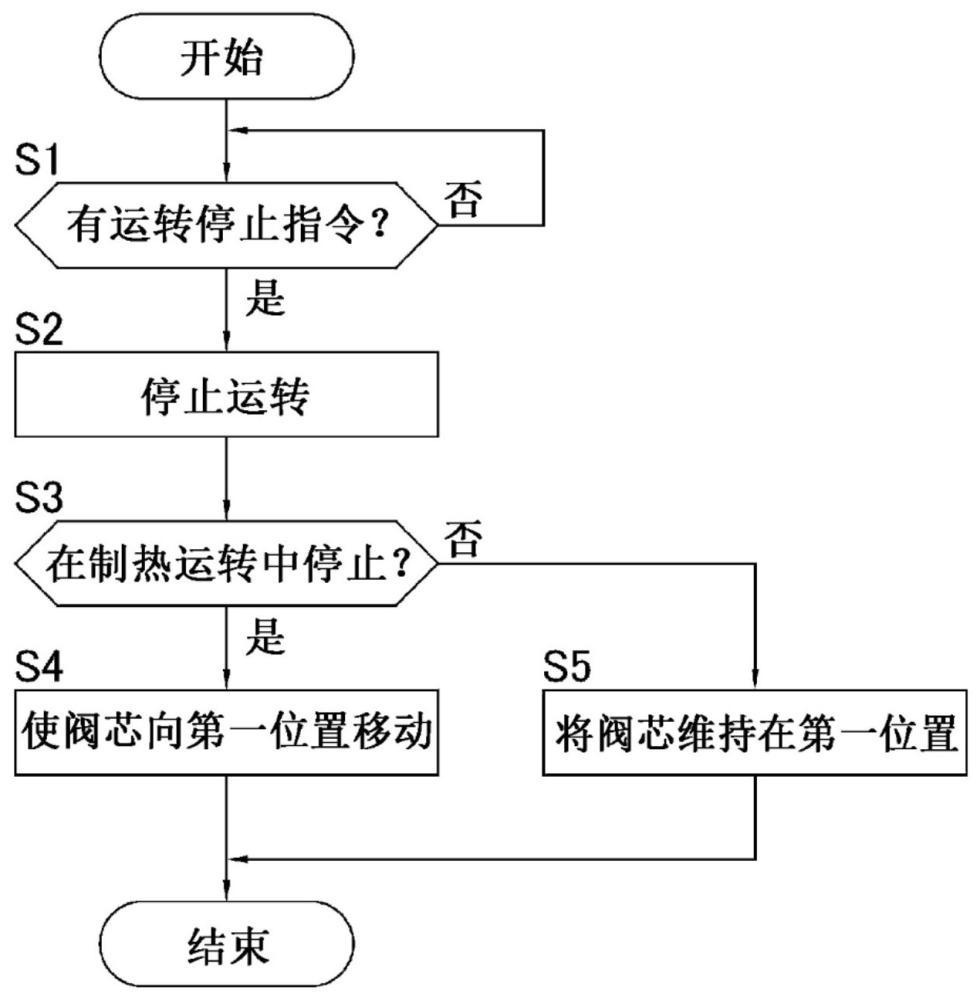

13、第五观点的制冷装置在第四观点的制冷装置中，在发出了制冷循环运转的停止指令时，阀芯位于第二位置、或者位于第一位置与第二位置之间的第三位置的情况下，控制部使阀芯向第一位置移动。

14、在该制冷装置中，控制部将运转停止后的阀芯的位置维持在第一位置或者移动到第一位置，由此，即使运转即将停止之前的第二热交换器内的制冷剂压力为高压，也会在运转刚停止后减小，因此，在运转停止中，第二热交换器内的制冷剂压力不会维持高压，能够抑制助长制冷剂泄漏的动作。

15、第六观点的制冷装置在第四观点或第五观点的制冷装置中，在使阀芯的位置处于第一位置时，控制部使第一先导阀部成为打开状态，使第二先导阀部成为关闭状态。

16、在该制冷装置中，通过第一先导阀部的开闭和第二先导阀部的开闭的组合来进行阀芯的移动，因此控制容易。

17、第七观点的制冷装置在第四观点的制冷装置中，在发出了制冷循环运转的停止指令时的阀芯的位置处于第一位置、且第一先导阀部为打开状态的情况下，控制部使第一先导阀部成为关闭状态。

18、在该制冷装置中，使第一先导阀部成为关闭状态是使第一先导阀部成为非通电状态，由于第一先导阀部和第二先导阀部均成为非通电状态，因此能够抑制电力消耗。

19、第八观点的制冷装置在第四观点的制冷装置中，在空调对象空间的温度与设定温度之间的差异处于规定范围内且使压缩机停止时，控制部将阀芯维持在第一位置或移动到第一位置。

20、在该制冷装置中，若在制热运转时空调对象空间的温度与设定温度之间的差异处于规定范围内、且在压缩机停止后也将阀芯维持在第二位置，则第二热交换器内的制冷剂压力维持在高压。进而，在压缩机下一次启动时，第二热交换器内的制冷剂压力立即上升而达到设定温度，压缩机停止。

21、这样的压缩机的启停的反复成为故障的原因，因此在制热运转时空调对象空间的温度与设定温度之间的差异处于规定范围内、且压缩机停止之后，使阀芯移动到第一位置而降低第二热交换器内的制冷剂压力，由此抑制压缩机的启停的反复。

22、第九观点的制冷装置在第二观点至第八观点中的任一观点的制冷装置中，流路切换阀部还具有高压制冷剂流入部、低压制冷剂流出部、第一先导室以及第二先导室。高压制冷剂流入部从压缩机的高压侧导入高压制冷剂。低压制冷剂流出部将流入的低压制冷剂向压缩机的低压侧引导。第一先导室与第一先导阀部连通。第二先导室与第二先导阀部连通。第一先导室在第一先导阀部处于打开状态、第二先导阀部处于关闭状态时与低压制冷剂流出部连通而缩小，使阀芯移动到第一位置。第二先导室在第一先导阀部处于关闭状态、第二先导阀部处于打开状态时与低压制冷剂流出部连通而缩小，使阀芯移动到第二位置。

1.一种制冷装置（100），制冷剂在制冷剂回路（30）中循环，进行制冷循环运转，所述制冷剂回路（30）包括压缩机（11）、四路切换阀（12）、第一热交换器（13）、膨胀阀（15）以及第二热交换器（23），其中，

2.根据权利要求1所述的制冷装置（100），其中，

3.根据权利要求1或2所述的制冷装置（100），其中，

4.根据权利要求3所述的制冷装置（100），其中，

5.根据权利要求4所述的制冷装置（100），其中，

6.根据权利要求4或5所述的制冷装置（100），其中，

7.根据权利要求4所述的制冷装置（100），其中，

8.根据权利要求4所述的制冷装置（100），其中，

9.根据权利要求2至8中的任一项所述的制冷装置（100），其中，
