一种丝网印刷机用刮条的制作方法
本技术涉及印刷机刮条,具体为一种丝网印刷机用刮条。
背景技术:
1、丝网印刷机是用丝网印版施印的机器,丝网印刷机属于孔版印刷机中较有代表性的印刷设备,制作丝网的材料除真丝外,还可用尼龙丝、铜丝、钢丝或不锈钢丝等,丝网印刷机使用时需要使用到印刷机刮条进行刮油墨。
2、经检索,如专利公开号为cn213973089u的专利,公开了一种丝网印刷机用刮条,包括印刷机刮条和刮条固定板,所述刮条固定板安装在印刷机刮条的顶面,所述印刷机刮条的背面中间位置开设有安装槽,所述印刷机刮条的背面靠近安装槽的两侧开设有限位槽,所述限位槽远离安装槽的一端安装有防脱卡。该实用新型保证印刷机刮条和刮条固定板的安装更加牢固,印刷机刮条和刮条固定板的可以拆卸设置便于印刷机刮条的拆换,方便使用,使第一限位卡和第二限位卡可以与不同长度的印刷机刮条连接,提高了适用性,第一齿轮、第二齿轮与第一连接杆、第二连接杆之间的啮合可以使第一限位卡和第二限位卡之间的移动更加稳定,提高了印刷机刮条刮油墨时的稳定性。
3、上述专利具有明显的有益效果,但在现实操作中仍存有下面不足:
4、上述对比文件中通过齿轮和限位卡等的配合,实现对印刷机刮条与刮条固定板之间的固定,但在现实情况中,通过齿轮在长时间的使用后,其啮合位置会出现间隙,长时间使用后,会导致印刷机刮条安装后出现晃动的情况,进而造成后期印刷机刮条安装后稳定性较差的情况,因此,本领域亟需对丝网印刷机用刮条作出改进,从而解决现有技术的缺陷。
技术实现思路
1、针对现有技术的不足,本实用新型提供一种丝网印刷机用刮条,既保证印刷机刮条安装后的稳定性,同时便于对印刷机刮条进行安装或拆卸。
2、为实现上述目的,本实用新型提供如下技术方案:一种丝网印刷机用刮条,包括印刷机刮条和用于对印刷机刮条进行安装的安装板,所述安装板一侧固定连接有与印刷机刮条适配的卡接架,所述卡接架一侧内设有若干个限位杆,所述卡接架的一侧贯穿开设有与限位杆适配的第一移动槽,所述印刷机刮条一侧开设有若干个与限位杆适配的限位孔,所述卡接架内还开设有若干个与第一移动槽连通的第二移动槽,所述第二移动槽内滑动连接有呈l状的挤压架,所述挤压架的一侧开设有挤压斜面,所述限位杆相对侧面贯穿开设有与挤压架适配的挤压槽,所述卡接架一端穿设且转动连接有贯穿若干个挤压架的调节螺栓,所述调节螺栓与挤压架下部螺纹连接,所述调节螺栓侧面螺纹连接有用于限位的限位螺母。
3、优选地,所述挤压槽内侧壁固定连接有滑动限位条,所述挤压斜面上开设有与滑动限位条适配的滑动限位槽。
4、优选地,所述限位杆靠近印刷机刮条的一端开设有倒角,所述限位孔内侧壁与倒角适配。
5、优选地,所述限位杆靠近印刷机刮条的一端侧面固定连接有弹性挤压板,所述弹性挤压板具有弹性。
6、优选地,所述卡接架内侧壁开设有与弹性挤压板适配的槽口。
7、优选地,所述安装板上贯穿开设有安装孔,所述安装孔呈腰型。
8、优选地,所述卡接架一侧开设有观察口,所述观察口位置与限位孔适配。
9、针对现有技术的不足,本实用新型提供了一种丝网印刷机用刮条,克服了现有技术的不足,本实用新型的有益效果在于:
10、1、本实用新型中,印刷机刮条插接在卡接架内,并将限位孔与限位杆的位置对准,旋转调节螺栓,调节螺栓旋转时驱动挤压架移动,挤压架驱动限位杆在第一移动槽内滑动,限位杆的一端插接在限位孔内,通过旋转一个调节螺栓即可将若干个限位杆全部插接在限位孔内,进而便于对印刷机刮条后期进行安装或更换,既保证印刷机刮条安装后的稳定性,同时便于对印刷机刮条进行安装或拆卸。
11、2、本实用新型中,通过限位杆的一端插接在印刷机刮条侧面的限位孔内,可对不同厚度的印刷机刮条安装在卡接架内,提高整体装置的适用范围。
12、3、本实用新型中,通过设置倒角,且限位孔内侧壁与倒角适配,提高对印刷机刮条进行固定后的稳定性。
13、本实用新型的其它特征和优点将在随后的说明书中阐述,并且,部分地从说明书中变得显而易见,或者通过实施本实用新型而了解。本实用新型的目的和其他优点可通过在说明书、权利要求书以及附图中所指出的结构来实现和获得。

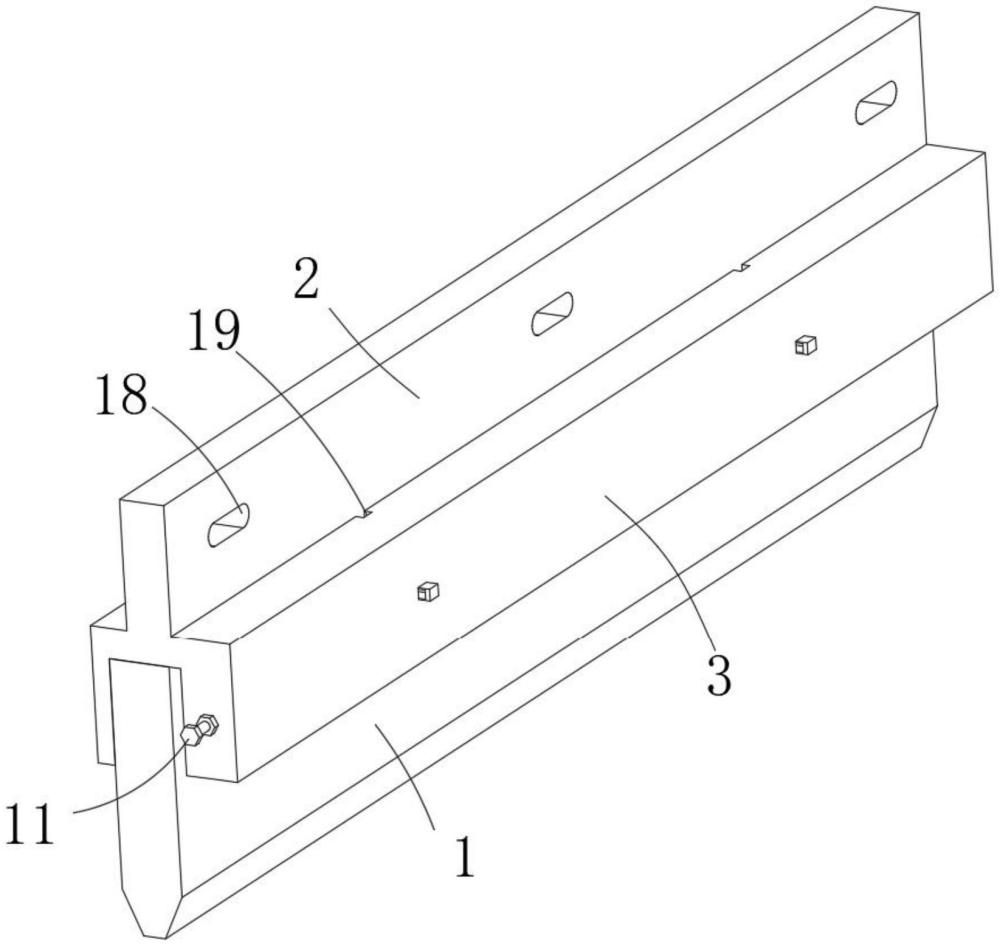

1.一种丝网印刷机用刮条,包括印刷机刮条(1)和用于对印刷机刮条(1)进行安装的安装板(2),其特征在于,所述安装板(2)一侧固定连接有与印刷机刮条(1)适配的卡接架(3),所述卡接架(3)一侧内设有若干个限位杆(4),所述卡接架(3)的一侧贯穿开设有与限位杆(4)适配的第一移动槽(5),所述印刷机刮条(1)一侧开设有若干个与限位杆(4)适配的限位孔(6),所述卡接架(3)内还开设有若干个与第一移动槽(5)连通的第二移动槽(7),所述第二移动槽(7)内滑动连接有呈l状的挤压架(8),所述挤压架(8)的一侧开设有挤压斜面(9),所述限位杆(4)相对侧面贯穿开设有与挤压架(8)适配的挤压槽(10),所述卡接架(3)一端穿设且转动连接有贯穿若干个挤压架(8)的调节螺栓(11),所述调节螺栓(11)与挤压架(8)下部螺纹连接,所述调节螺栓(11)侧面螺纹连接有用于限位的限位螺母(12)。
2.根据权利要求1所述的一种丝网印刷机用刮条,其特征在于,所述挤压槽(10)内侧壁固定连接有滑动限位条(13),所述挤压斜面(9)上开设有与滑动限位条(13)适配的滑动限位槽(14)。
3.根据权利要求1所述的一种丝网印刷机用刮条,其特征在于,所述限位杆(4)靠近印刷机刮条(1)的一端开设有倒角(15),所述限位孔(6)内侧壁与倒角(15)适配。
4.根据权利要求1所述的一种丝网印刷机用刮条,其特征在于,所述限位杆(4)靠近印刷机刮条(1)的一端侧面固定连接有弹性挤压板(16),所述弹性挤压板(16)具有弹性。
5.根据权利要求4所述的一种丝网印刷机用刮条,其特征在于,所述卡接架(3)内侧壁开设有与弹性挤压板(16)适配的槽口(17)。
6.根据权利要求1所述的一种丝网印刷机用刮条,其特征在于,所述安装板(2)上贯穿开设有安装孔(18),所述安装孔(18)呈腰型。
7.根据权利要求1所述的一种丝网印刷机用刮条,其特征在于,所述卡接架(3)一侧开设有观察口(19),所述观察口(19)位置与限位孔(6)适配。
