一种丝网刮刀的夹紧固定结构的制作方法
本技术属于丝网印刷,尤其涉及一种丝网刮刀的夹紧固定结构。
背景技术:
1、丝网印刷机作为向布、纸等广泛的材质构成的被印刷品进行高速印刷的装置,包括丝网印版和刮刀,利用刮刀从圆筒状的丝网印版的版面上形成的通孔压出油墨,并将压出的油墨转印到被印刷品上。通常在形成圆筒状的丝网印版的两端安装有作为支承构件的端环的方式,被称为旋转丝网,刮刀则安装在旋转丝网内。
2、目前,丝网刮刀安装固定在印刷机后进行工作后,由于长时间的作业容易磨损需要更换维护。在现有技术中,大多数丝网刮刀的安装固定结构较复杂导致丝网刮刀拆卸更换麻烦,工作效率低。
技术实现思路
1、本实用新型的目的是针对上述存在的技术问题,提供一种丝网刮刀的夹紧固定结构,用以解决上述技术问题。
2、有鉴于此,本实用新型提供一种丝网刮刀的夹紧固定结构,包括:
3、外壳,外壳内开设有置物腔室;
4、夹持组件,夹持组件包括固定座、连接座和抵接杆,固定座安装于外壳上用于放置丝网刮刀,连接座为筒状且可周向转动地设置于外壳内,抵接杆可轴向移动地穿过固定座设置且与连接座内部螺纹连接;
5、传动组件,传动组件安装于外壳内用于驱动连接座进行周向转动;
6、控制组件,驱动组件安装于外壳外侧用于控制传动组件工作。
7、进一步地,传动组件包括:
8、蜗轮,蜗轮安装于外壳内且与连接座连接;
9、蜗杆,蜗杆可转动地安装于外壳上且与蜗轮啮合;
10、其中,控制组件用于控制蜗杆进行转动。
11、进一步地,连接座上还设置有定位块,外壳内设置有与定位块结构适配的定位槽。
12、进一步地,抵接杆上导向条,固定座上设置有与导向条结构适配的导向槽。
13、进一步地,蜗杆上设置有延伸部和卡条;
14、控制组件包括旋钮和锁紧螺母,旋钮套设于蜗杆上,延伸部穿过旋钮设置,锁紧螺母螺纹连接在延伸部的端部上;
15、其中,旋钮内部设置有卡槽,卡条与卡槽适配连接。
16、进一步地,控制组件还包括:
17、伸缩弹簧,伸缩弹簧套设于延伸部上且轴向抵接蜗杆和旋钮。
18、进一步地,旋钮表面开设有防滑槽。
19、本实用新型的有益效果是:
20、通过控制组件控制传动组件工作来驱动连接座进行转动,连接座转动使得抵接杆与连接座支架内的螺纹连接量发生改变,从而使得抵接杆进行轴向移动伸出抵接丝网刮刀,将丝网刮刀抵紧在固定座内,实现丝网刮刀的夹紧固定,同时丝网刮刀的拆装便捷,方便维护,实用性高。
1.一种丝网刮刀的夹紧固定结构,其特征在于,包括:
2.根据权利要求1所述的一种丝网刮刀的夹紧固定结构,其特征在于,所述传动组件包括:

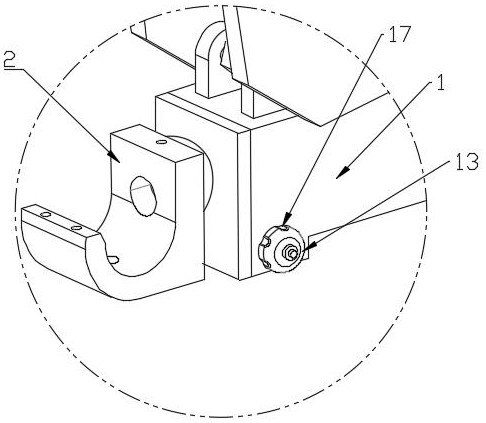

3.根据权利要求1所述的一种丝网刮刀的夹紧固定结构,其特征在于,所述连接座(3)上还设置有定位块(7),所述外壳(1)内设置有与定位块(7)结构适配的定位槽(8)。
4.根据权利要求1所述的一种丝网刮刀的夹紧固定结构,其特征在于,所述抵接杆(4)上导向条(9),所述固定座(2)上设置有与导向条(9)结构适配的导向槽(10)。
5.根据权利要求2所述的一种丝网刮刀的夹紧固定结构,其特征在于,所述蜗杆(6)上设置有延伸部(11)和卡条(12);
6.根据权利要求5所述的一种丝网刮刀的夹紧固定结构,其特征在于,所述控制组件还包括:
7.根据权利要求5所述的一种丝网刮刀的夹紧固定结构,其特征在于,所述旋钮(13)表面开设有防滑槽(17)。
