一种法兰盘打标机的安装台的制作方法

本技术涉及一种法兰盘打标机的安装台。

背景技术：

1、法兰盘打标机是一种专门用于在法兰端面、外圆或颈部等位置进行标记的工业设备，它能在法兰上清晰地记录法兰的规格型号、材质信息、标准体系、制造商信息和追溯信息等；现有的法兰盘种类繁多，尺寸各异，不同的法兰盘打标位置不同，难以统一，打标时通常需要调整打标机的位置对准法兰盘的打标处，因此市场对于能辅助法兰盘打标机进行位置调整的安装台的需求度较高；因此，研发一种法兰盘打标机的安装台来满足市场需求具有重要的实际意义。

技术实现思路

1、本实用新型的目的在于提供一种法兰盘打标机的安装台，以解决上述背景技术中提出的问题。

2、为解决上述问题，本实用新型采用如下技术方案：

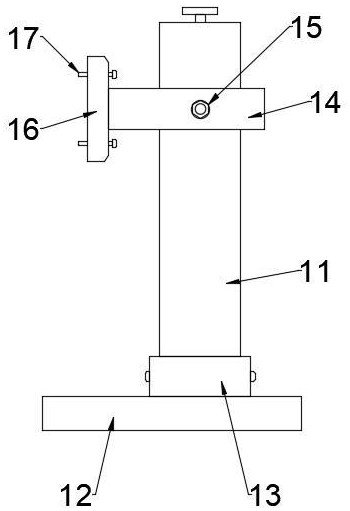

3、一种法兰盘打标机的安装台，包括支座，所述支座上开设有条形槽，所述条形槽的顶壁与底壁之间转动设置有螺纹杆，所述支座上设有调节框，支座从调节框中穿过，所述调节框内的两侧壁之间设有滑块，所述滑块与螺纹杆螺纹连接，所述调节框的一侧设有安装盘，调节框和安装盘通过螺栓连接，所述安装盘上设有凹槽，连接调节框与安装盘的螺栓设置在凹槽内，所述安装盘上位于凹槽的两侧都设有螺纹孔，该螺纹孔中设有装配螺栓。

4、优选的，所述调节框的一侧壁上设有锁定螺栓，所述锁定螺栓的一端穿过调节框的侧壁与支座抵接。

5、优选的，所述滑块的两端各设有两个角铁，所述角铁通过螺栓与调节框和滑块连接。

6、优选的，所述支座的上侧设有旋钮，所述螺纹杆的一端贯穿条形槽的顶壁与旋钮连接。

7、优选的，所述支座的下侧设有底板，底板上固定设置有安装框，所述支座与安装框插接，所述安装框的两侧都与支座通过螺栓连接。

8、本实用新型的有益效果是：本实用新型在对法兰盘进行打标时，可以将打标机安装在安装盘上，对于不同尺寸型号的法兰盘，通过拧动旋钮来调节安装盘和其上的打标机的位置，从而使打标机对准法兰盘的打标处进行打标，满足了市场对于能辅助法兰盘打标机进行位置调整的安装台的需求。

1.一种法兰盘打标机的安装台，其特征在于：包括支座，所述支座上开设有条形槽，所述条形槽的顶壁与底壁之间转动设置有螺纹杆，所述支座上设有调节框，支座从调节框中穿过，所述调节框内的两侧壁之间设有滑块，所述滑块与螺纹杆螺纹连接，所述调节框的一侧设有安装盘，调节框和安装盘通过螺栓连接，所述安装盘上设有凹槽，连接调节框与安装盘的螺栓设置在凹槽内，所述安装盘上位于凹槽的两侧都设有螺纹孔，该螺纹孔中设有装配螺栓。

2.根据权利要求1所述的一种法兰盘打标机的安装台，其特征在于：所述调节框的一侧壁上设有锁定螺栓，所述锁定螺栓的一端穿过调节框的侧壁与支座抵接。

3.根据权利要求1所述的一种法兰盘打标机的安装台，其特征在于：所述滑块的两端各设有两个角铁，所述角铁通过螺栓与调节框和滑块连接。

4.根据权利要求1所述的一种法兰盘打标机的安装台，其特征在于：所述支座的上侧设有旋钮，所述螺纹杆的一端贯穿条形槽的顶壁与旋钮连接。

5.根据权利要求1所述的一种法兰盘打标机的安装台，其特征在于：所述支座的下侧设有底板，底板上固定设置有安装框，所述支座与安装框插接，所述安装框的两侧都与支座通过螺栓连接。
