一种防偏移的SMT印刷机钢网固定装置的制作方法

本技术涉及smt印刷机辅助设备，具体为一种防偏移的smt印刷机钢网固定装置。

背景技术：

1、在表面贴装技术（smt）的生产流程中，钢网印刷是至关重要的一环，其主要作用是将焊膏精准地涂覆在pcb板的焊盘上，为后续的元器件焊接提供基础，钢网的固定精度直接决定了焊膏印刷的位置精度，若钢网在印刷过程中发生偏移，会导致焊膏涂覆位置偏差，进而引发元器件虚焊、假焊或短路等问题，严重影响产品质量和生产效率。

2、现有技术中，smt印刷机的钢网固定装置多采用简单的机械夹持结构，例如通过螺栓将钢网的边框压紧固定在印刷机的工作台或钢网架上，这种固定方式存在以下不足：其一，固定过程中难以保证钢网的中心与印刷机的印刷中心精准对齐，容易出现初始安装偏移；其二，对于不同尺寸规格的钢网，需要重新开设对应位置的螺栓安装孔，适配性差且操作繁琐。

3、因此，有必要提供一种新的防偏移的smt印刷机钢网固定装置解决上述技术问题。

技术实现思路

1、本实用新型的目的在于提供一种能确保钢网与印刷中心居中对齐，且适配性强的防偏移的smt印刷机钢网固定装置。

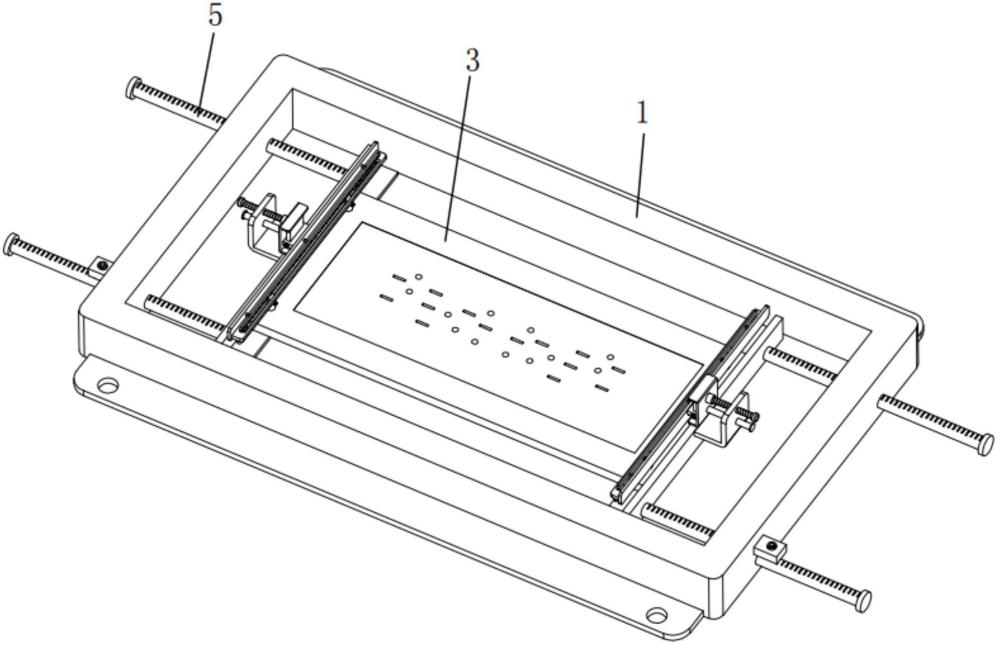

2、为解决上述技术问题，本实用新型提供的防偏移的smt印刷机钢网固定装置包括：安装框架和设置在安装框架内部的钢网框架，所述安装框架内设有两个主定位折板，所述钢网框架的两侧分别与两个主定位折板相互远离的一侧内壁贴合，且钢网框架与两个主定位折板的底部内壁贴合，所述钢网框架的顶部开设有四个下压沉孔；所述安装框架的两侧均滑动安装有两个导向滑杆，且导向滑杆的一端位于安装框架外，另一端位于安装框架内，四个所述导向滑杆位于安装框架内的一端均与对应的主定位折板固定连接，两个所述主定位折板相互远离的一侧外壁上均固定安装有副定位折板，两个所述副定位折板上均螺纹安装有调节螺杆，两个所述调节螺杆相互靠近的一端均转动安装有匚形连接折片，两个所述匚形连接折片内均固定安装有竖板，两个所述竖板上均滑动安装有压定机构，所述压定机构与所述下压沉孔相适配。

3、进一步地，所述安装框架的两侧外壁上均固定安装有安装凸片，两个所述安装凸片上均螺纹安装有第一锁紧顶丝，两个所述第一锁紧顶丝的底端均与对应的导向滑杆相抵触，且四个所述导向滑杆上均设有刻度线。

4、进一步地，两个所述压定机构均包括有滑接片，两个所述滑接片均滑动安装在对应的竖板上，两个所述滑接片相互靠近的一侧均固定安装有承载片，两个所述承载片相互靠近的一侧均固定安装有横板，两个所述横板的底部均固定安装有折杆，两个所述折杆上均滑动安装有两个下沉插头，四个所述下沉插头的底端分别插入四个所述下压沉孔内。

5、进一步地，两个所述滑接片上均螺纹安装有第二锁紧顶丝，两个所述第二锁紧顶丝的端部分别与两个所述竖板相抵触。

6、进一步地，四个所述下沉插头上均螺纹安装有第三锁紧顶丝，四个所述第三锁紧顶丝的端部均与对应的折杆相抵触。

7、进一步地，两个所述承载片相互靠近的一侧均固定安装有刻度尺，四个所述下沉插头的顶部均固定安装有滑标，四个所述滑标均贯穿对应的横板并与对应的横板滑动连接，且四个所述滑标均与对应的刻度尺相适配，所述刻度尺上的刻度线以中心线为零刻度往两侧均匀分布。

8、进一步地，两个所述副定位折板上均滑动安装有支撑滑杆，两个所述支撑滑杆相互靠近的一端均与对应的匚形连接折片固定连接。

9、与相关技术相比较，本实用新型提供的防偏移的smt印刷机钢网固定装置具有如下有益效果：

10、一、本实用新型通过导向滑杆上的刻度线、滑标与刻度尺的双重配合，可将钢网框架精确对准印刷机印刷中心，同时实现下沉插头与下压沉孔的精准对接，从根源保证钢网印刷位置精度，有效减少短路、虚焊等焊接缺陷，提升产品合格率；

11、二、本实用新型在操作时，各部件操作简单直观，工作人员依据刻度线和标识即可快速完成安装框架固定、主定位折板调整、下沉插头校准等操作，大幅缩短安装耗时，显著提升工作效率，降低操作门槛，此外，主定位折板和下沉插头的位置可调，能够适配不同尺寸钢网框架的安装，提高了适配性能。

1.一种防偏移的smt印刷机钢网固定装置，包括安装框架和设置在安装框架内部的钢网框架，其特征在于，所述安装框架内设有两个主定位折板，所述钢网框架的两侧分别与两个主定位折板相互远离的一侧内壁贴合，且钢网框架与两个主定位折板的底部内壁贴合，所述钢网框架的顶部开设有四个下压沉孔；

2.根据权利要求1所述的防偏移的smt印刷机钢网固定装置，其特征在于，所述安装框架的两侧外壁上均固定安装有安装凸片，两个所述安装凸片上均螺纹安装有第一锁紧顶丝，两个所述第一锁紧顶丝的底端均与对应的导向滑杆相抵触，且四个所述导向滑杆上均设有刻度线。

3.根据权利要求1所述的防偏移的smt印刷机钢网固定装置，其特征在于，两个所述压定机构均包括有滑接片，两个所述滑接片均滑动安装在对应的竖板上，两个所述滑接片相互靠近的一侧均固定安装有承载片，两个所述承载片相互靠近的一侧均固定安装有横板，两个所述横板的底部均固定安装有折杆，两个所述折杆上均滑动安装有两个下沉插头，四个所述下沉插头的底端分别插入四个所述下压沉孔内。

4.根据权利要求3所述的防偏移的smt印刷机钢网固定装置，其特征在于，两个所述滑接片上均螺纹安装有第二锁紧顶丝，两个所述第二锁紧顶丝的端部分别与两个所述竖板相抵触。

5.根据权利要求3所述的防偏移的smt印刷机钢网固定装置，其特征在于，四个所述下沉插头上均螺纹安装有第三锁紧顶丝，四个所述第三锁紧顶丝的端部均与对应的折杆相抵触。

6.根据权利要求3所述的防偏移的smt印刷机钢网固定装置，其特征在于，两个所述承载片相互靠近的一侧均固定安装有刻度尺，四个所述下沉插头的顶部均固定安装有滑标，四个所述滑标均贯穿对应的横板并与对应的横板滑动连接，且四个所述滑标均与对应的刻度尺相适配，所述刻度尺上的刻度线以中心线为零刻度往两侧均匀分布。

7.根据权利要求1所述的防偏移的smt印刷机钢网固定装置，其特征在于，两个所述副定位折板上均滑动安装有支撑滑杆，两个所述支撑滑杆相互靠近的一端均与对应的匚形连接折片固定连接。
