一种瓦楞纸板自动化印刷装置的制作方法
本技术涉及瓦楞纸板自动化印刷，更具体地涉及一种瓦楞纸板自动化印刷装置。
背景技术：
1、瓦楞纸板自动化印刷装置主要用于对瓦楞纸板进行印刷操作，减少人力成本，在一定程度上提高装置印刷品质的一致性和稳定性，满足了现代生产对高效率与高质量的双重需求。
2、当装置在工作过程中，纸板在进入印刷区域时可能无法被准确地固定在特定位置，容易出现位置偏移，即使微小的位置偏差也可能导致图案模糊、重影或套色不准，影响印刷品的清晰度和色彩准确性，降低产品的整体质量，并且装置的印刷范围就会受到限制，难以适应多样化的生产需求。
3、因此，为解决上述问题，本申请提供了一种瓦楞纸板自动化印刷装置。
技术实现思路
1、为了克服现有技术的上述缺陷，本实用新型提供了一种瓦楞纸板自动化印刷装置，以解决上述背景技术中存在的问题。
2、本实用新型提供如下技术方案：一种瓦楞纸板自动化印刷装置，包括承载组件、壳体组件、平移组件、伸缩组件和限位组件，其中所述壳体组件安装在承载组件的上方，所述平移组件安装在壳体组件的上方，所述伸缩组件安装在平移组件的底部，所述限位组件安装在承载组件的上方；
3、优选的，包括承载组件、壳体组件、平移组件、伸缩组件和限位组件，其中所述壳体组件安装在承载组件的上方，所述平移组件安装在壳体组件的上方，所述伸缩组件安装在平移组件的底部，所述限位组件安装在承载组件的上方。
4、优选的，所述壳体组件包括外壳体、滑槽、前挡板、固定杆和拉手，其中所述外壳体固定安装在承载板的上方，所述外壳体的上方开设有滑槽，所述固定杆活动贯穿前挡板并与外壳体的内壁进行固定连接，所述拉手固定安装在前挡板的前壁上；所述壳体组件还包括抽气泵和排气管，所述抽气泵固定安装在外壳体的上方，所述排气管固定贯穿外壳体的上方，所述抽气泵的输出端与排气管的外壁进行固定连接，设有壳体组件，有利于保障装置在工作过程中，内部处于干净环境下。
5、优选的，所述平移组件包括u型架板、第一驱动电机、第一齿轮和滑块，其中所述u型架板固定安装在外壳体的上方，所述第一驱动电机固定安装在u型架板的底部，所述第一驱动电机的输出端上固定安装有第一齿轮，所述滑块活动卡接在外壳体上方开设的滑槽上，所述滑块侧壁上的齿条与第一齿轮相啮合。
6、优选的，所述伸缩组件包括电推杆、固定管和刷筒，其中所述电推杆固定安装在滑块的底部，所述固定管固定贯穿电推杆的输出端，所述刷筒活动套接在固定管上，设有伸缩组件，有利于装置配合平移组件进行升降往复印刷活动。
7、优选的，所述限位组件包括第二驱动电机、第二齿轮、齿盘、卡槽、限位槽、固定套管、夹杆、活动管、上滑板、下固定板、固定铆钉、固定轴和夹管，其中所述第二驱动电机固定安装在承载板的内部，所述第二驱动电机的输出端上固定安装有第二齿轮，所述第二齿轮与齿盘的外壁相啮合，所述齿盘的内壁上开设有环形分布的卡槽和限位槽，所述固定套管环形分布并固定安装在承载板的上方，所述活动管固定贯穿夹杆并活动套接在卡槽内，所述下固定板固定安装在承载板的上方，所述上滑板的底部与下固定板进行滑动卡接，所述上滑板的上方固定安装有夹杆，所述固定铆钉固定贯穿夹杆并与上滑板的上方进行固定连接，所述固定轴固定贯穿夹杆，所述夹管活动套接在固定轴的一端上，设有限位组件，有利于装置将需要进行印刷操作的支板进行固定。
8、本实用新型的技术效果和优点：
9、1.本实用新型通过设有限位组件，有利于瓦楞纸板在进入印刷区域时处于准确的位置，避免因位置偏差导致的印刷图案模糊、重影或套色不准等问题，并且有效避免装置在运行过程中纸板发生偏移等情况。
10、2.本实用新型通过设有平移组件和伸缩组件，有利于根据需要在控制系统中设定印刷组件的起始位置、移动速度和行程等参数，以适应各种复杂的印刷任务，有助于实现油墨的均匀转移，使印刷图案的颜色饱满、清晰，避免了因印刷速度不均匀或压力变化而导致的墨色深浅不一、图案模糊等问题。

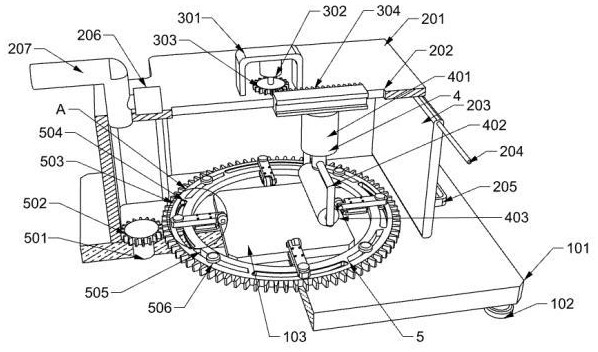

1.一种瓦楞纸板自动化印刷装置，包括承载组件（1）、壳体组件（2）、平移组件（3）、伸缩组件（4）和限位组件（5），其特征在于：其中所述壳体组件（2）安装在承载组件（1）的上方，所述平移组件（3）安装在壳体组件（2）的上方，所述伸缩组件（4）安装在平移组件（3）的底部，所述限位组件（5）安装在承载组件（1）的上方；所述限位组件（5）包括第二驱动电机（501）、第二齿轮（502）、齿盘（503）、卡槽（504）、限位槽（505）、固定套管（506）、夹杆（507）、活动管（508）、上滑板（509）、下固定板（510）、固定铆钉（511）、固定轴（512）和夹管（513），其中所述第二驱动电机（501）固定安装在承载板（101）的内部，所述第二驱动电机（501）的输出端上固定安装有第二齿轮（502），所述第二齿轮（502）与齿盘（503）的外壁相啮合，所述齿盘（503）的内壁上开设有环形分布的卡槽（504）和限位槽（505），所述固定套管（506）环形分布并固定安装在承载板（101）的上方，所述活动管（508）固定贯穿夹杆（507）并活动套接在卡槽（504）内，所述下固定板（510）固定安装在承载板（101）的上方，所述上滑板（509）的底部与下固定板（510）进行滑动卡接，所述上滑板（509）的上方固定安装有夹杆（507），所述固定铆钉（511）固定贯穿夹杆（507）并与上滑板（509）的上方进行固定连接，所述固定轴（512）固定贯穿夹杆（507），所述夹管（513）活动套接在固定轴（512）的一端上。
2.根据权利要求1所述的一种瓦楞纸板自动化印刷装置，其特征在于：所述承载组件（1）包括承载板（101）、底座（102）和操作台（103），其中所述底座（102）矩阵分布并固定安装在承载板（101）的底部，所述操作台（103）固定安装在承载板（101）的上方。
3.根据权利要求1所述的一种瓦楞纸板自动化印刷装置，其特征在于：所述壳体组件（2）包括外壳体（201）、滑槽（202）、前挡板（203）、固定杆（204）和拉手（205），其中所述外壳体（201）固定安装在承载板（101）的上方，所述外壳体（201）的上方开设有滑槽（202），所述固定杆（204）活动贯穿前挡板（203）并与外壳体（201）的内壁进行固定连接，所述拉手（205）固定安装在前挡板（203）的前壁上。
4.根据权利要求1所述的一种瓦楞纸板自动化印刷装置，其特征在于：所述壳体组件（2）包括抽气泵（206）和排气管（207），其中所述抽气泵（206）固定安装在外壳体（201）的上方，所述排气管（207）固定贯穿外壳体（201）的上方，所述抽气泵（206）的输出端与排气管（207）的外壁进行固定连接。
5.根据权利要求1所述的一种瓦楞纸板自动化印刷装置，其特征在于：所述平移组件（3）包括u型架板（301）、第一驱动电机（302）、第一齿轮（303）和滑块（304），其中所述u型架板（301）固定安装在外壳体（201）的上方，所述第一驱动电机（302）固定安装在u型架板（301）的底部，所述第一驱动电机（302）的输出端上固定安装有第一齿轮（303），所述滑块（304）活动卡接在外壳体（201）上方开设的滑槽（202）上，所述滑块（304）侧壁上的齿条与第一齿轮（303）相啮合。
6.根据权利要求1所述的一种瓦楞纸板自动化印刷装置，其特征在于：所述伸缩组件（4）包括电推杆（401）、固定管（402）和刷筒（403），其中所述电推杆（401）固定安装在滑块（304）的底部，所述固定管（402）固定贯穿电推杆（401）的输出端，所述刷筒（403）活动套接在固定管（402）上。
