一种编织袋生产用印刷装置的制作方法

本技术涉及编织袋，更具体地涉及一种编织袋生产用印刷装置。

背景技术：

1、编织袋的制造工艺在各行各业中都有着广泛的应用，编织袋在加工过程中，需要对其表面进行印刷后裁切，再借助缝袋机缝住开口，从而形成编织袋成品。

2、经检索，公告号为cn211105964u的中国专利，公开了一种编织袋生产线用印刷装置，包括底座、回卷座、印刷箱和墨箱，提高印刷面干燥度，防止喷墨在印刷后造成磨损，实用性好。然而仍存在以下缺陷，在生产过程中，由于编织袋在传输过程中容易发生松动偏斜，导致印刷位置偏移或图案重叠，从而严重影响印刷成品。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型提供了一种编织袋生产用印刷装置，以解决上述背景技术中存在的问题。

2、本实用新型提供如下技术方案：一种编织袋生产用印刷装置，包括固定架与固定架顶部设置的印刷机，所述固定架的顶部且位于印刷机的一侧设有对编织袋进行刮平的平整组件，所述固定架的内侧通过轴承转动连接有筒体，筒体的外壁固定连接有均匀分布的多个伸缩杆，两个处于水平位置的伸缩杆的活塞端固定连接有移动板，所述筒体的外壁开设有贯穿筒体且均匀分布的多个滑槽，多个滑槽内、筒体的内壁与筒体的外壁滑动连接有滑块，滑块的外侧通过轴承座转动连接有均匀分布的多个连接杆，连接杆的另外一端与移动板转动连接，且连接杆与移动板一一对应，所述筒体的两侧内壁设有带动滑块左右移动的驱动组件，所述固定架的内侧且通过轴承转动连接有导向辊。

3、作为本实用新型更进一步的方案，所述驱动组件包括通过轴承转动连接在筒体两侧内壁的丝杆，且丝杆与滑块螺纹连接，并且丝杆的一端穿过筒体。

4、作为本实用新型更进一步的方案，所述平整组件包括固定连接在固定架顶部的支撑架，支撑架的顶部且位于边缘位置固定连接有对称设置的两个导向杆，两个导向杆的外侧滑动连接有连接板，连接板的底部固定连接有与编织袋接触的刮板，所述导向杆的外侧设有对连接板施加拉力的弹性组件。

5、作为本实用新型更进一步的方案，所述弹性组件包括套接在导向杆外侧的拉簧，且拉簧的一端与支撑架相固定，另外一端与连接板相固定。

6、作为本实用新型更进一步的方案，所述固定架的顶部固定连接有对称设置的两个滑轨，两个滑轨的顶部通过滑台滑动连接有对称设置的两个导向架，所述固定架的顶部固定连接有对称设置的两个固定板，两个固定板之间且位于两个滑轨之间通过轴承转动连接有与两个导向架螺纹连接的双向螺纹杆。

7、作为本实用新型更进一步的方案，所述导向架的一侧开设有均匀分布的多个槽体，槽体内转动连接有滚轮。

8、作为本实用新型更进一步的方案，所述导向杆的顶端固定连接有防止连接板与导向杆脱离的挡板。

9、本实用新型的技术效果和优点：

10、1．本实用新型通过多个移动板与连接杆的配合使用，有效地解决了编织袋在传输过程中容易松动偏斜的问题，避免了松动偏斜导致的印刷位置偏移或图案重叠的情况。

11、2．本实用新型通过设有平整组件，避免编织袋在传输过程中出现褶皱现象，从而提高了编织袋的使用质量和生产效率。

12、3．本实用新型通过设有导向架，导向架能够引导编织袋沿预设路径传输，避免了编织袋在传输过程中发生偏移，从而确保了编织袋传输的稳定性。

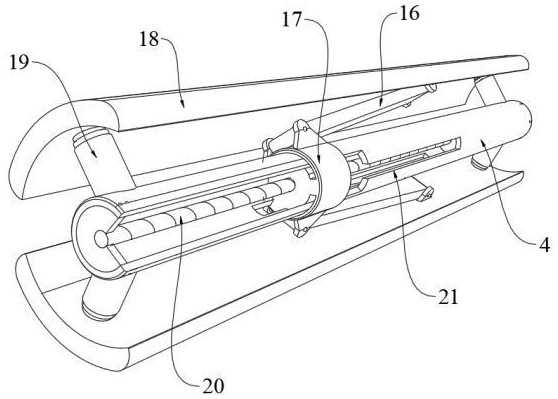

1.一种编织袋生产用印刷装置，包括固定架（5）与固定架（5）顶部设置的印刷机（1），其特征在于：所述固定架（5）的顶部且位于印刷机（1）的一侧设有对编织袋进行刮平的平整组件，所述固定架（5）的内侧通过轴承转动连接有筒体（4），筒体（4）的外壁固定连接有均匀分布的多个伸缩杆（19），两个处于水平位置的伸缩杆（19）的活塞端固定连接有移动板（18），所述筒体（4）的外壁开设有贯穿筒体（4）且均匀分布的多个滑槽（21），多个滑槽（21）内、筒体（4）的内壁与筒体（4）的外壁滑动连接有滑块（17），滑块（17）的外侧通过轴承座转动连接有均匀分布的多个连接杆（16），连接杆（16）的另外一端与移动板（18）转动连接，且连接杆（16）与移动板（18）一一对应，所述筒体（4）的两侧内壁设有带动滑块（17）左右移动的驱动组件，所述固定架（5）的内侧且通过轴承转动连接有导向辊（3）。

2.根据权利要求1所述的一种编织袋生产用印刷装置，其特征在于：所述驱动组件包括通过轴承转动连接在筒体（4）两侧内壁的丝杆（20），且丝杆（20）与滑块（17）螺纹连接，并且丝杆（20）的一端穿过筒体（4）。

3.根据权利要求1所述的一种编织袋生产用印刷装置，其特征在于：所述平整组件包括固定连接在固定架（5）顶部的支撑架（2），支撑架（2）的顶部且位于边缘位置固定连接有对称设置的两个导向杆（6），两个导向杆（6）的外侧滑动连接有连接板（8），连接板（8）的底部固定连接有与编织袋接触的刮板（9），所述导向杆（6）的外侧设有对连接板（8）施加拉力的弹性组件。

4.根据权利要求3所述的一种编织袋生产用印刷装置，其特征在于：所述弹性组件包括套接在导向杆（6）外侧的拉簧（7），且拉簧（7）的一端与支撑架（2）相固定，另外一端与连接板（8）相固定。

5.根据权利要求1所述的一种编织袋生产用印刷装置，其特征在于：所述固定架（5）的顶部固定连接有对称设置的两个滑轨（15），两个滑轨（15）的顶部通过滑台滑动连接有对称设置的两个导向架（13），所述固定架（5）的顶部固定连接有对称设置的两个固定板（14），两个固定板（14）之间且位于两个滑轨（15）之间通过轴承转动连接有与两个导向架（13）螺纹连接的双向螺纹杆（12）。

6.根据权利要求5所述的一种编织袋生产用印刷装置，其特征在于：所述导向架（13）的一侧开设有均匀分布的多个槽体（11），槽体（11）内转动连接有滚轮（10）。

7.根据权利要求3所述的一种编织袋生产用印刷装置，其特征在于：所述导向杆（6）的顶端固定连接有防止连接板（8）与导向杆（6）脱离的挡板。
