静电喷墨头以及印刷装置的制作方法

本公开涉及通过静电吸引方式（ehd：electro hydro dynamic）使带电的液体从喷嘴喷出的静电喷墨头以及印刷装置。

背景技术：

1、近年来，使用印刷技术在基板上形成的印刷电子的制造技术的开发正在进行。作为印刷电子的制造中使用的印刷技术，通过对油墨赋予电荷并从被印刷介质侧的电极进行静电吸引而将油墨涂布于被印刷介质的静电喷墨是有用的。

2、在静电喷墨中，为了提高喷出稳定性，重要的是抑制由设置于相互相邻的喷嘴的电极彼此之间产生的电位差引起的电场的干涉。例如在专利文献1中公开了通过设置在相邻喷嘴的喷出电极彼此之间的导电性构件来防止电场的干涉的技术。

3、现有技术文献

4、专利文献

5、专利文献1：日本特开2002-166555号公报

技术实现思路

1、在专利文献1中，导电性构件仅设置于相邻喷嘴的油墨喷出口之间的一部分。因此，在未设置导电性构件的部位，可能产生相邻喷嘴的电极间的电场的干涉。

2、本公开的目的在于提供一种能够降低由设置于喷嘴的电极产生的电场的影响的静电喷墨头以及具有该静电喷墨头的印刷装置。

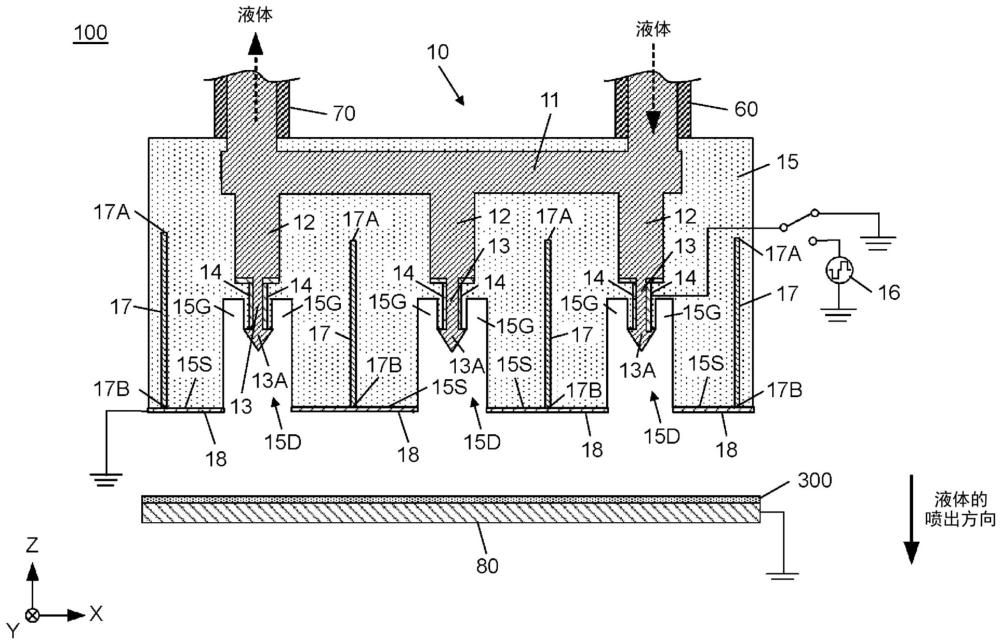

3、本公开的一个方式的静电喷墨头通过静电吸引方式使喷嘴内的液体喷出，其中，具备：主体部，排列有多个所述喷嘴；第一电极，施加使所述液体带电的脉冲电压；以及第一遮蔽构件，沿着所述液体的喷出方向配置于所述主体部的内部且多个所述喷嘴中的相互相邻的所述喷嘴彼此之间，具有所述喷出方向上的相反侧的端部，所述相反侧的端部位于比所述第一电极靠所述相反侧的位置，所述第一遮蔽构件遮蔽由所述第一电极产生的电场。

4、本公开的一个方式的印刷装置具备：上述静电喷墨头；移动装置，使被印刷物相对于所述静电喷墨头相对移动；对置电极，设置于移动装置上；以及控制装置，控制所述静电喷墨装置和所述移动装置。

5、根据本发明，能够降低由设置于喷嘴的电极产生的电场的影响。

1.一种静电喷墨头，通过静电吸引方式使喷嘴内的液体喷出，其中，具备：

2.根据权利要求1所述的静电喷墨头，其中，

3.根据权利要求1所述的静电喷墨头，其中，

4.根据权利要求3所述的静电喷墨头，其中，

5.根据权利要求1所述的静电喷墨头，其中，

6.根据权利要求1所述的静电喷墨头，其中，

7.根据权利要求1所述的静电喷墨头，其中，

8.根据权利要求7所述的静电喷墨头，其中，

9.根据权利要求8所述的静电喷墨头，其中，

10.根据权利要求7所述的静电喷墨头，其中，

11.根据权利要求10所述的静电喷墨头，其中，

12.根据权利要求10所述的静电喷墨头，其中，

13.根据权利要求3所述的静电喷墨头，其中，

14.根据权利要求13所述的静电喷墨头，其中，

15.根据权利要求14所述的静电喷墨头，其中，

16.根据权利要求14所述的静电喷墨头，其中，

17.根据权利要求14所述的静电喷墨头，其中，

18.一种印刷装置，其中，具备：
