一种母线槽铆接加工线的送料装置的制作方法

本技术涉及送料装置，具体是涉及一种母线槽铆接加工线的送料装置。

背景技术：

1、母线槽是一种高效、安全的配电装置，由铜、铝等金属导体及绝缘材料、外壳等部件构成。它替代传统电缆，以模块化结构实现大电流传输，具有载流量大、电压降小、安装便捷、防护等级高等优点。母线槽壳体通常采用铆接固定，因此，需要用到铆接装置。

2、中国公告号为 cn217666183u的专利公开了一种母线槽铆接装置，包括支撑工台，所述支撑工台的上端面设置有多个水平相邻分布的传输辊筒，多个所述传输辊筒的前后端设置有两组相对设置的安装板，一组所述安装板上的竖直平面设置有电动传送带，两个所述电动传送带的带面间接触设置有母线槽，两组所述安装板的外部分别设置有两个机架，所述机架上水平段设置有安装横块，所述安装横块的竖直中线设置有铆接机构，所述安装横块上设置有相应的位移机构。该铆接装置能够有效地提高工作效率，操作简单，同时通过电动传送带进行远距离输送，进一步提高了工作效率。

3、上述专利文件中的母线槽铆接装置，通过电动传输带动母线槽进行移动，导致母线槽在铆接时，无法等距移动。因此，提出一种母线槽铆接加工线的送料装置。

技术实现思路

1、针对上述问题，提供一种母线槽铆接加工线的送料装置，通过液压收缩装置带动悬臂和第二固定板下行，使得第二固定板带动下压块压在母线槽的上表面，然后利用直线滑台机构带动液压收缩装置移动，液压收缩装置移动的同时通过悬臂和第二固定板带动下压块同步移动，下压块移动的同时带动母线槽等距送料。实现了送料机构能够带动母线槽等距移动。保证母线槽铆接间距相同。

2、为解决现有技术问题，本申请提供一种母线槽铆接加工线的送料装置，包括工作台设置于工作台一侧的直线滑台机构和设置在直线滑台机构上的给料装置，所述工作台顶部的一侧固定有用于对母线槽一侧进行支撑限位的固定支撑机构，工作台的顶部还水平安装有能够移动的移动支撑机构，移动支撑机构用于对母线槽另一侧进行支撑和限位；所述给料装置包括纵向固定在直线滑台机构移动部的液压收缩装置，液压收缩装置的输出端固定有悬臂，悬臂的底部水平安装有第二固定板，第二固定板的底部固定有能够压在母线槽上端面的下压块。

3、作为本申请的一种技术方案，所述固定支撑机构包括水平固定在工作台一侧的顶部的固定支撑架，固定支撑架的顶部等距安装有若干个能够旋转的第一纵向限位辊，第一纵向限位辊用于对母线槽的一侧进行限位。

4、作为本申请的一种技术方案，固定支撑架一侧朝向移动支撑机构的一侧安装有能够旋转的第一托举辊，第一托举辊，有多个且沿固定支撑架的侧面等距设置，第一托举辊用于对母线槽的底部的一侧进行托举。

5、作为本申请的一种技术方案，所述工作台上设置有调节机构，调节机构有多个且等距设置，调节机构包括水平固定在工作台上端面第一固定板，第一固定板的顶部固定有滑轨，滑轨的顶部安装有能够带动移动支撑机构水平移动的滑座，滑座的一侧开设有第二螺纹孔，第二螺纹孔内安装有能够旋转的螺纹杆；所述第一固定板的顶部还固定有限位凸台，限位凸台的顶部纵向等距开设有若干个第一螺纹孔。

6、作为本申请的一种技术方案，所述移动支撑机构包括移动固定架，移动固定架的上端面等距固定有若干个纵向安装的第二纵向限位辊，第二纵向限位辊用于对母线槽另一侧进行限位，第二纵向限位辊能够轴向旋转。

7、作为本申请的一种技术方案，所述移动固定架顶部的一侧等距安装有若干个水平设置的第二托举辊，第二托举辊能够旋转，第二托举辊用于对母线槽另一侧底部进行托举。

8、本实用新型相比较于现有技术的有益效果是：本申请通过液压收缩装置带动悬臂和第二固定板下行，使得第二固定板带动下压块压在母线槽的上表面，然后利用直线滑台机构带动液压收缩装置移动，液压收缩装置移动的同时通过悬臂和第二固定板带动下压块同步移动，下压块移动的同时带动母线槽等距送料。实现了送料机构能够带动母线槽等距移动。保证母线槽铆接间距相同。

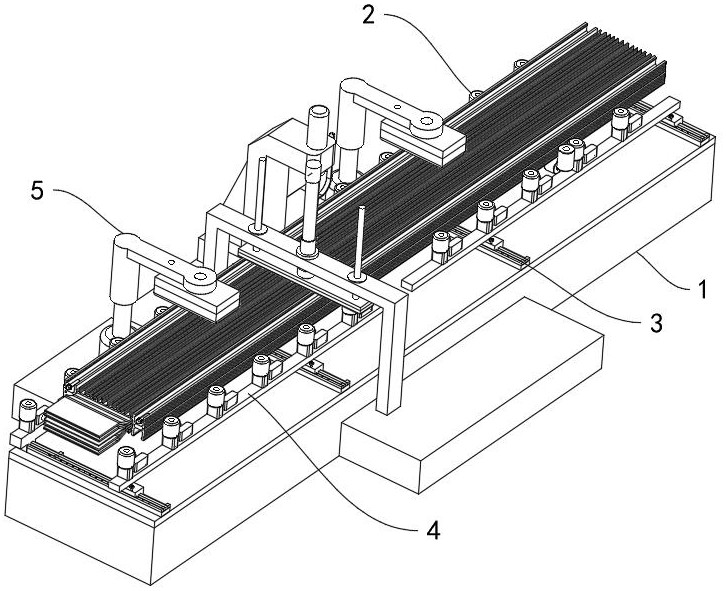

1.一种母线槽铆接加工线的送料装置，包括工作台（1）、设置于工作台（1）一侧的直线滑台机构（6）和设置在直线滑台机构（6）上的给料装置（5），其特征在于，所述工作台（1）顶部的一侧固定有用于对母线槽一侧进行支撑限位的固定支撑机构（2），工作台（1）的顶部还水平安装有能够移动的移动支撑机构（4），移动支撑机构（4）用于对母线槽另一侧进行支撑和限位；所述给料装置（5）包括纵向固定在直线滑台机构（6）移动部的液压收缩装置（51），液压收缩装置（51）的输出端固定有悬臂（52），悬臂（52）的底部水平安装有第二固定板（53），第二固定板（53）的底部固定有能够压在母线槽上端面的下压块（54）。

2.根据权利要求1所述的一种母线槽铆接加工线的送料装置，其特征在于，所述固定支撑机构（2）包括水平固定在工作台（1）一侧的顶部的固定支撑架（21），固定支撑架（21）的顶部等距安装有若干个能够旋转的第一纵向限位辊（23），第一纵向限位辊（23）用于对母线槽的一侧进行限位。

3.根据权利要求1所述的一种母线槽铆接加工线的送料装置，其特征在于，固定支撑架（21）一侧朝向移动支撑机构（4）的一侧安装有能够旋转的第一托举辊（25），第一托举辊（25），有多个且沿固定支撑架（21）的侧面等距设置，第一托举辊（25）用于对母线槽的底部的一侧进行托举。

4.根据权利要求1所述的一种母线槽铆接加工线的送料装置，其特征在于，所述工作台（1）上设置有调节机构（3），调节机构（3）有多个且等距设置，调节机构（3）包括水平固定在工作台（1）上端面第一固定板（31），第一固定板（31）的顶部固定有滑轨（32），滑轨（32）的顶部安装有能够带动移动支撑机构（4）水平移动的滑座（34），滑座（34）的一侧开设有第二螺纹孔（341），第二螺纹孔（341）内安装有能够旋转的螺纹杆（35）；所述第一固定板（31）的顶部还固定有限位凸台（33），限位凸台（33）的顶部纵向等距开设有若干个第一螺纹孔（331）。

5.根据权利要求1所述的一种母线槽铆接加工线的送料装置，其特征在于，所述移动支撑机构（4）包括移动固定架（41），移动固定架（41）的上端面等距固定有若干个纵向安装的第二纵向限位辊（43），第二纵向限位辊（43）用于对母线槽另一侧进行限位，第二纵向限位辊（43）能够轴向旋转。

6.根据权利要求5所述的一种母线槽铆接加工线的送料装置，其特征在于，所述移动固定架（41）顶部的一侧等距安装有若干个水平设置的第二托举辊（45），第二托举辊（45）能够旋转，第二托举辊（45）用于对母线槽另一侧底部进行托举。
