一种通信工程线缆盘放置装置的制作方法

本发明属于通信工程施工，具体为一种通信工程线缆盘放置装置。

背景技术：

1、通信工程是电子信息类的一个核心工科专业，主要研究信息如何高效、可靠地在不同节点之间传输、交换与处理，涵盖从底层物理信号到上层网络系统的完整链条，通信工程施工是把通信工程的设计图纸和方案，在实地变成真正能用的通信设施的全过程，它是通信网络从“纸面规划”到“开通使用”的落地环节，属于工程建设里的专业分支；在进行通信工程施工的过程中需要用到线缆盘，通信工程线缆盘是专门用于缠绕、运输、敷设通信线缆（如光缆、通信电缆）的卷绕载体，属于通信工程施工中的基础配套工器具；在进行通信工程施工的过程中需要用到放置装置来对线缆盘进行放置，通信工程线缆盘放置装置是通信工程施工中，用于安全、稳定、便捷地支撑和转动通信线缆盘（如光缆盘、电缆盘）的专用工器具或设备，它的核心作用是替代人工扛抬、地面拖拽等原始方式，让线缆盘能够受控放线、收线或静置存放，避免线缆打绞、变形、磨损，同时保障作业人员安全；

2、而现有通信工程线缆盘用放置装置在使用的过程中，无法对不同盘径以及不同宽度的线缆盘进行定位放置，且在放置后无法稳定对其进行驱动，从而不便于更好的在通信工程施工中进行操作使用。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本发明提供一种通信工程线缆盘放置装置，有效的解决了现有通信工程线缆盘用放置装置在使用的过程中，无法对不同盘径以及不同宽度的线缆盘进行定位放置，且在放置后无法稳定对其进行驱动，从而不便于更好的在通信工程施工中进行操作使用的问题。

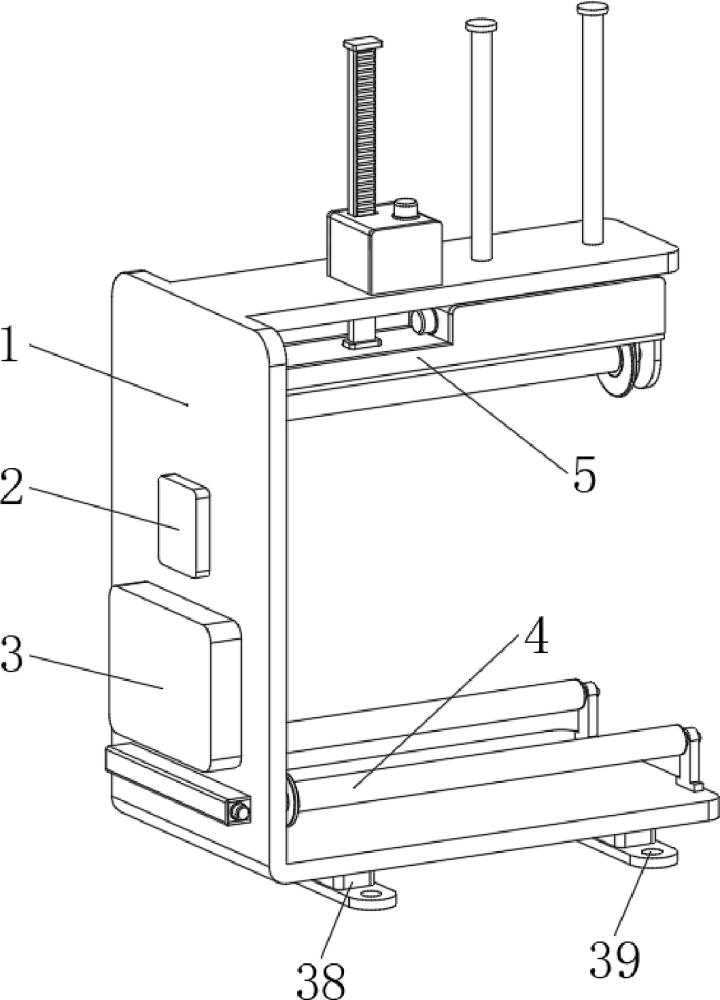

2、为实现上述目的，本发明提供如下技术方案：一种通信工程线缆盘放置装置，包括框架，所述框架为c型结构，框架的一侧固定安装有控制开关，控制开关的下方且位于框架的外侧固定安装有蓄电池，框架的底端内部安装有驱动支撑组件，框架的顶端安装有调节定位组件；通过上述结构的互相作用使得通信工程线缆盘用放置装置在使用的过程中，能够对不同盘径以及不同宽度的线缆盘进行定位放置，且在放置后能够稳定对其进行驱动，从而便于更好的在通信工程施工中进行操作使用；

3、驱动支撑组件包括对称设置的支撑辊，两根支撑辊的一端外侧均固定安装有第一定位挡环，两根支撑辊的内部均固定贯穿安装有支撑轴杆，支撑轴杆的两端外侧均转动安装有支撑架，且支撑架的底部与框架的内部底端固定连接；通过上述结构的互相作用，能够对线缆盘进行稳定的支撑，从而便于确保了线缆盘放置的稳定性；

4、调节定位组件包括活动框，且活动框位于框架的内部顶端，活动框的底端为开口式结构，活动框的内部底端转动安装有定位辊，且定位辊的一端外侧固定安装有第二定位挡环，且第二定位挡环位于两个第一定位挡环间距中点的正上方，定位辊远离第二定位挡环的一端外侧活动安装有活动架，且活动架为倒置l型结构，活动架的底端内部固定贯穿安装有连接套，且连接套活动安装于定位辊的外侧，活动架的内部且位于连接套的外侧转动安装有活动挡环；通过上述结构的互相作用，能够对放置的线缆盘进行定位，从而便于确保了线缆盘放置的稳定性。

5、进一步地，所述框架的外侧底端固定安装有条形框，且两根支撑轴杆的一端均活动贯穿并延伸至条形框的内部，条形框的一端外侧固定安装有驱动电机，且驱动电机与控制开关通电连接，驱动电机通过蓄电池进行供电，条形框的内部转动安装有驱动轴杆，且驱动电机的输出轴活动贯穿于条形框的一侧并与驱动轴杆的一端固定连接，条形框的内部且位于驱动轴杆的外侧固定安装有两个驱动锥齿轮，两个驱动锥齿轮的外侧均啮合连接有传动锥齿轮，且两个传动锥齿轮分别固定安装于两根支撑轴杆位于条形框内部的一端；通过上述结构的互相作用，能够对两根支撑轴杆进行稳定的驱动，确保两根支撑轴杆能够稳定的进行转动，从而便于能够稳定的对线缆盘进行驱动支撑操作。

6、进一步地，所述条形框的内部对称固定安装有定位架，且驱动轴杆转动安装于两个定位架的内部；通过设置的两个定位架，能够确保驱动轴杆在条形框的内部达到更好的稳定性，从而便于能够稳定的进行驱动操作。

7、进一步地，所述框架的顶部固定安装有框体，框体的内部转动安装有调节轴杆，调节轴杆的外侧固定安装有转动齿轮，转动齿轮的外侧啮合连接有活动齿条，活动齿条远离转动齿轮的一侧固定安装有条形活动柱，且条形活动柱以及活动齿条的顶端均活动贯穿并延伸至框体的顶部上方，条形活动柱的顶部固定安装有限位挡板，条形活动柱的底端活动贯穿并延伸至框体的内部与活动框的顶部固定连接；通过上述结构的互相作用，能够稳定的进行传动，从而便于能够稳定的带动活动框进行移动。

8、进一步地，所述框体的顶部固定安装有第一调节电机，且第一调节电机与控制开关通电连接，第一调节电机通过蓄电池进行供电，第一调节电机的输出轴活动贯穿并延伸至框体的内部，第一调节电机的输出轴底部固定安装有调节锥齿轮，调节锥齿轮的外侧啮合连接有减速锥齿轮，且减速锥齿轮固定安装于调节轴杆的外侧；通过上述结构的互相作用，能够使得调节轴杆稳定的进行转动，从而便于能够稳定的进行调节传动操作。

9、进一步地，所述活动框远离条形活动柱的一端顶部固定安装有两根定位竖杆，且两根定位竖杆均滑动贯穿安装于框架的顶端内部，两根定位竖杆的顶部均固定安装有圆形限位块；通过上述结构的互相作用，能够使得活动框在移动时便于达到更好的稳定性，从而便于能够稳定的进行线缆盘的定位操作。

10、进一步地，所述活动框的顶端外侧固定安装有第二调节电机，且第二调节电机与控制开关通电连接，第二调节电机通过蓄电池进行供电，活动框远离第二定位挡环的一端内部顶端转动安装有调节螺杆，且第二调节电机的输出轴活动贯穿于活动框的框壁并与调节螺杆的一端固定连接，调节螺杆的外侧螺纹安装有活动螺套，且活动架固定安装于活动螺套的底部；通过上述结构的互相作用，能够带动活动架在定位辊的外侧进行调节移动，从而便于更好的对线缆盘进行定位操作。

11、进一步地，所述活动螺套的前后两侧均固定安装有定位滑套，两个定位滑套的内部均滑动贯穿安装有定位滑杆，且两根定位滑杆的两端均与活动框的内壁固定连接；通过上述结构的互相作用，能够确保活动螺套在移动时达到更好的稳定性，从而便于能够稳定的进行调节传动操作。

12、进一步地，所述框架的底部对称固定安装有条形安装座，且两个条形安装座的两端均活动贯穿安装有固定安装孔；通过上述结构的互相作用，便于对框架进行固定安装，确保了框架的稳固性，从而确保了整体装置能够稳定的进行工作。

13、与现有技术相比，本发明的有益效果是：

14、1）、在工作中，通过设置的框架、控制开关、蓄电池、驱动支撑组件以及调节定位组件的互相作用，使得通信工程线缆盘用放置装置在使用的过程中，能够对不同盘径以及不同宽度的线缆盘进行定位放置，且在放置后能够稳定对其进行驱动，从而便于更好的在通信工程施工中进行操作使用；

15、2）、在工作中，通过设置的定位架，能够确保驱动轴杆在条形框的内部达到更好的稳定性，以便于能够稳定的进行驱动操作，从而确保了驱动支撑组件能够稳定的进行工作；

16、3）、在工作中，通过设置的定位竖杆以及圆形限位块的互相作用，使得活动框在移动时便于达到更好的稳定性，从而确保了调节定位组件能够稳定的进行工作；

17、4）、在工作中，通过设置的条形安装座以及固定安装孔的互相作用，能够便于对框架进行固定安装，确保了框架的稳固性，从而确保了整体装置能够稳定的进行工作。
