一种升降机在线快速拆装维护平台及使用方法与流程

本发明属于升降机维护设备领域，具体涉及一种升降机在线快速拆装维护平台及使用方法。

背景技术：

1、在建筑施工领域，导轨式施工升降机作为垂直运输设备广泛应用于高层建筑的物料和人员输送，其安全运行直接关系到施工效率和人员安全。导轨式施工升降机在使用过程中，吊笼滚轮、齿条、制动器、安全器等关键部件需要定期进行保养维护，以确保设备正常运行。

2、现有导轨式施工升降机的维护方式主要存在以下问题：搭设脚手架进行维护，需要在导轨旁逐层搭设钢管脚手架，搭拆过程费时费力，且脚手架结构稳定性风险高，高空作业安全性难以保障；使用吊车吊运吊篮进行维护，需额外调用汽车吊或塔吊，租赁费用高，且受施工现场场地条件限制，部分狭窄区域吊车无法进入；现有维护平台的台面面积固定，升降过程中缺乏侧向防护，施工人员易从平台侧面跌落，外部坠物也容易砸伤平台上的人员，难以兼顾升降过程的防护需求与维护位置的作业空间扩展需求。

技术实现思路

1、为了解决上述现有技术中存在的问题，本发明提供了一种升降机在线快速拆装维护平台，能够通过延伸平台的旋转切换实现升降过程中的安全防护和到达维护位置后的作业空间扩展。

2、本发明采用的具体技术方案是：

3、一种升降机在线快速拆装维护平台，设置在导轨架上，所述导轨架用于承载升降机的升降，所述导轨架上与地面连接位置设置有防护网，所述维护平台借助第一驱动机构具有沿导轨架长度方向移动的自由度，所述维护平台的两侧均设置有延伸平台，所述延伸平台借助电推杆具有相对维护平台旋转的自由度。

4、进一步的，所述电推杆的尾端与维护平台铰接，所述电推杆的输出端与延伸平台铰接，所述电推杆伸缩时驱动延伸平台在水平展开状态与竖直闭合状态之间切换。

5、进一步的，所述第一驱动机构包括驱动电机及牵引钢丝绳，所述驱动电机设置在导轨架上，所述驱动电机通过驱动卷筒使牵引钢丝绳带动维护平台沿导轨架长度方向移动。

6、进一步的，所述导轨架上还设置有导向轮及张紧器，所述导向轮设置在导轨架顶部并用于对牵引钢丝绳进行转向导向，所述张紧器设置在导轨架底部并与牵引钢丝绳的一端连接。

7、进一步的，所述维护平台与导轨架之间设置有导向锁紧机构，所述导向锁紧机构包括与导轨架的导轨面滚动配合的导向轮及用于将维护平台快速锁紧在导轨架上的快速锁紧卡钳。

8、本发明还包括一种升降机在线快速拆装维护平台的使用方法，所述使用方法包括以下步骤：

9、s1、将维护平台通过导向锁紧机构快速安装至导轨架上，施工人员进入维护平台，驱动电推杆，使延伸平台相对维护平台旋转至竖直收折状态，两个延伸平台与维护平台围合形成顶部闭合的筒状防护空间；

10、s2、两个延伸平台闭合后，启动驱动电机，驱动电机通过牵引钢丝绳带动维护平台沿导轨架上升至所需维护高度；

11、s3、到达所需维护高度后，驱动电推杆，使延伸平台相对维护平台旋转至水平展开状态，延伸平台与维护平台形成连续的作业平面，施工人员对升降机及墙壁外侧附属设备进行保养维护；

12、s4、维护完成后，驱动电推杆，使延伸平台恢复至竖直闭合状态，启动驱动电机将维护平台下降至地面；

13、s5、维护平台移动至地面后，驱动电推杆，使延伸平台相对维护平台旋转至水平展开状态，施工人员离开维护平台，解除导向锁紧机构的锁紧状态，将维护平台从导轨架上拆除。

14、进一步的，步骤s1中，所述延伸平台处于竖直闭合状态时，延伸平台的顶部边缘高于维护平台的台面，以防止施工人员在升降过程中跌落及外部坠物进入。

15、进一步的，步骤s3中，所述延伸平台展开后，施工人员借助设置在维护平台上的工具挂架取用维修工具，对升降机进行保养维护。

16、本发明的有益效果是：

17、本发明通过第一驱动机构使维护平台沿导轨架长度方向移动，使得施工人员能够到达升降机任意高度的维护位置，无需搭设脚手架或使用吊车，从而实现了升降机的在线快速维护；

18、通过在维护平台的两侧设置延伸平台，并借助电推杆驱动延伸平台在水平展开状态与竖直闭合状态之间切换，使得升降过程中延伸平台处于竖直闭合状态，与维护平台围合形成顶部闭合的筒状防护空间，防止施工人员跌落及外部坠物砸伤，到达维护位置后延伸平台展开至水平状态，与维护平台形成连续的作业平面，扩大了施工人员的活动空间和操作范围，解决了现有升降机维护过程中搭设脚手架费时费力、使用吊车成本高且受场地限制、以及现有维护平台防护与作业空间无法兼顾的技术问题。

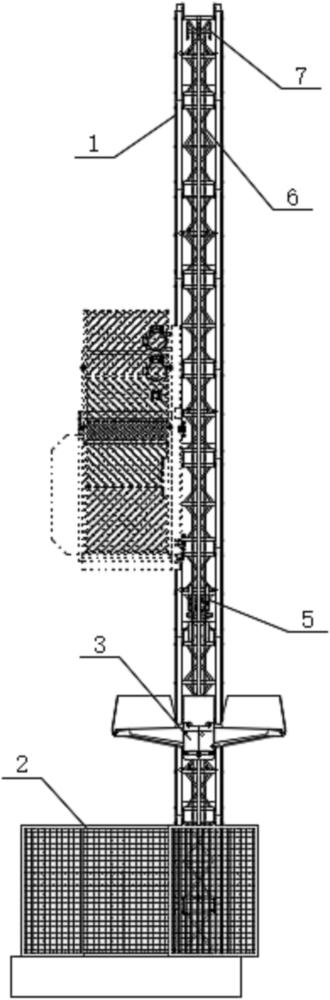

1.一种升降机在线快速拆装维护平台，设置在导轨架（1）上，所述导轨架（1）用于承载升降机的升降，所述导轨架（1）上与地面连接位置设置有防护网（2），其特征在于，所述维护平台（3）借助第一驱动机构具有沿导轨架（1）长度方向移动的自由度，所述维护平台（3）的两侧均设置有延伸平台（4），所述延伸平台（4）借助电推杆（9）具有相对维护平台（3）旋转的自由度。

2.根据权利要求1所述的一种升降机在线快速拆装维护平台，其特征在于，所述电推杆（9）的尾端与维护平台（3）铰接，所述电推杆（9）的输出端与延伸平台（4）铰接，所述电推杆（9）伸缩时驱动延伸平台（4）在水平展开状态与竖直闭合状态之间切换。

3.根据权利要求1所述的一种升降机在线快速拆装维护平台，其特征在于，所述第一驱动机构包括驱动电机（5）及牵引钢丝绳（6），所述驱动电机（5）设置在导轨架（1）上，所述驱动电机（5）通过驱动卷筒使牵引钢丝绳（6）带动维护平台（3）沿导轨架（1）长度方向移动。

4.根据权利要求1所述的一种升降机在线快速拆装维护平台，其特征在于，所述导轨架（1）上还设置有导向轮（7）及张紧器（8），所述导向轮（7）设置在导轨架（1）顶部并用于对牵引钢丝绳（6）进行转向导向，所述张紧器（8）设置在导轨架（1）底部并与牵引钢丝绳（6）的一端连接。

5.根据权利要求1所述的一种升降机在线快速拆装维护平台，其特征在于，所述维护平台（3）与导轨架（1）之间设置有导向锁紧机构，所述导向锁紧机构包括与导轨架（1）的导轨面滚动配合的导向轮及用于将维护平台（3）快速锁紧在导轨架（1）上的快速锁紧卡钳。

6.一种升降机在线快速拆装维护平台的使用方法，基于如权利要求1-5任一项所述的一种升降机在线快速拆装维护平台，其特征在于，包括以下步骤：

7.根据权利要求6所述的一种升降机在线快速拆装维护平台的使用方法，其特征在于，步骤s1中，所述延伸平台（4）处于竖直闭合状态时，延伸平台（4）的顶部边缘高于维护平台（3）的台面，以防止施工人员在升降过程中跌落及外部坠物进入。

8.根据权利要求6所述的一种升降机在线快速拆装维护平台的使用方法，其特征在于，步骤s3中，所述延伸平台（4）展开后，施工人员借助设置在维护平台（3）上的工具挂架取用维修工具，对升降机进行保养维护。
