一种用于智能眼镜的传音耳托及智能眼镜的制作方法

本技术涉及智能眼镜，尤其涉及一种用于智能眼镜的传音耳托及智能眼镜。

背景技术：

1、目前的智能眼镜的音频传出位置一般是开放式结构，即在镜腿内靠近耳朵的位置设置发声单元，并在该位置设置有音孔，音孔传出的音频通过空气作为介质传导人的耳内。这种开放式的结构设计因为没有导向的结构，导致环境噪音会与音频混合，从而干扰智能眼镜音频的播放，影响音质。

2、因此，现有技术有待改进。

技术实现思路

1、鉴于上述现有技术的不足之处，本实用新型的目的在于提供一种用于智能眼镜的传音耳托及智能眼镜，旨在将智能眼镜镜腿上的发声单元发出的音频定向地传导至人体的耳道口，可以避免或减小环境噪音的干扰，提升音质。

2、为实现上述目的，本实用新型采取了以下技术方案：

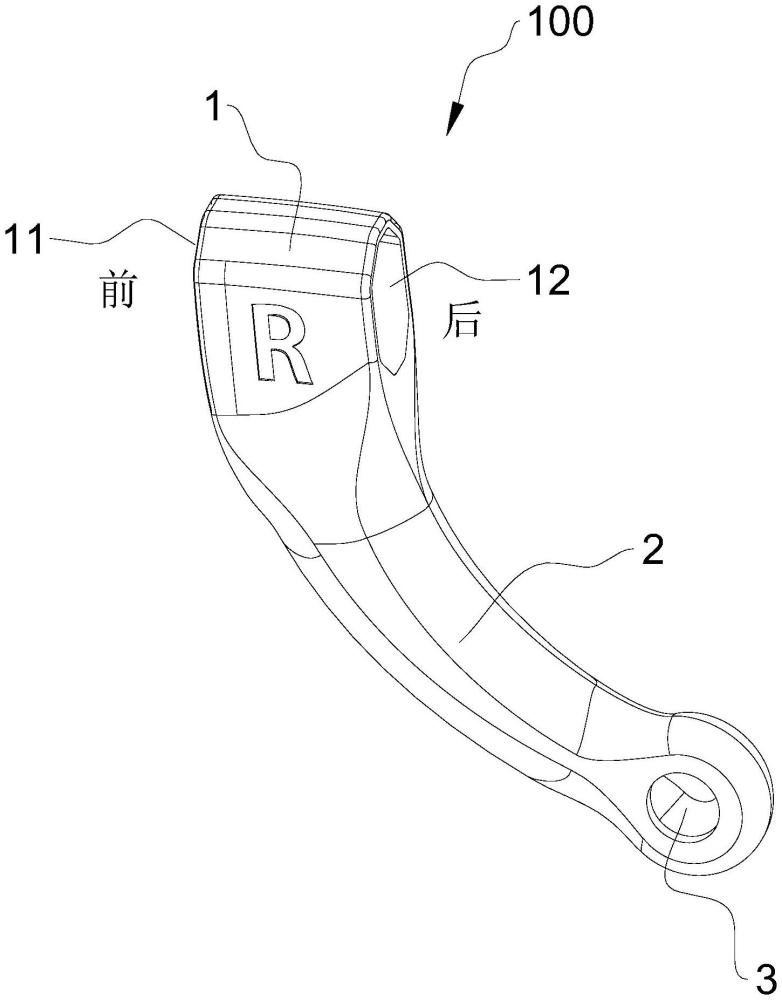

3、第一方面，本实用新型提出了一种用于智能眼镜的传音耳托，其中，包括：

4、固定部，所述固定部内设置有容置腔，所述固定部的前后两端开设有与所述容置腔连通的开口；

5、传音部，所述传音部为内部中空形成有导音腔道的管状结构，所述传音部一端连接所述固定部，另一端设置有出音孔，所述出音孔用于对准人体耳朵的耳道口，所述导音腔道的一端与所述容置腔连通另一端与所述出音孔连通。

6、在一些实施例中，所述传音部包括传音管、设置在所述传音管前端的连接端、设置在所述传音管后端的贴耳端，所述连接端与所述固定部连接，所述贴耳端的内侧壁开设所述出音孔。

7、在一些实施例中，所述传音管为弧形弯管，所述连接端和贴耳端之间的连线与所述固定部的前后方向的横轴呈夹角。

8、在一些实施例中，所述夹角范围为10-50度。

9、在一些实施例中，所述传音部的贴耳端设置呈圆饼状，所述圆饼状贴耳端的内侧设置有贴合平面。

10、在一些实施例中，所述传音部的导音腔道内壁设置有弯折定型片。

11、在一些实施例中，所述弯折定型片为铜片。

12、在一些实施例中，所述弯折定型片为管状，所述管状弯折定型片的内壁面设置有植绒层。

13、第二方面，本实用新型还提出了一种智能眼镜，其中，包括前述的用于智能眼镜的传音耳托。

14、应理解，在本实用新型范围内，本实用新型的上述各技术特征和在下文(如实施方式)中具体描述的各技术特征之间都可以互相组合，从而构成新的或优选的技术方案，限于篇幅，在此不再一一累述。

15、与现有技术相比，本实用新型的有益效果是：

16、1、固定部的容置腔可将镜腿上的发声单元的位置完全罩住，同时传音部连接与固定部的下端对发声单元发出的音频进行导向，直接传导至对准人耳的耳道口位置的出音孔，这样大大降低了外界环境的杂音、噪音对镜腿上的发声单元的音频的干扰，提升了智能眼镜传到人耳的音频的音质。

17、2、与镜腿的连接方便，将镜腿从固定部两端的开口处插入即可。

1.一种用于智能眼镜的传音耳托，其特征在于，包括：

2.根据权利要求1所述的用于智能眼镜的传音耳托，其特征在于，所述传音部包括传音管、设置在所述传音管前端的连接端、设置在所述传音管后端的贴耳端，所述连接端与所述固定部连接，所述贴耳端的内侧壁开设所述出音孔。

3.根据权利要求2所述的用于智能眼镜的传音耳托，其特征在于，所述传音管为弧形弯管，所述连接端和贴耳端之间的连线与所述固定部的前后方向的横轴呈夹角。

4.根据权利要求3所述的用于智能眼镜的传音耳托，其特征在于，所述夹角范围为10-50度。

5.根据权利要求2所述的用于智能眼镜的传音耳托，其特征在于，所述传音部的贴耳端设置呈圆饼状，所述圆饼状贴耳端的内侧设置有贴合平面。

6.根据权利要求1所述的用于智能眼镜的传音耳托，其特征在于，所述弯折定型片为铜片。

7.一种智能眼镜，其特征在于，包括如权利要求1-6任一项所述的用于智能眼镜的传音耳托。
