高分子分散型液晶膜的制作方法

本发明涉及高分子分散型液晶膜。

背景技术：

1、在一对透明电极层之间具有包含高分子基体和液晶成分的液滴的高分子分散型液晶(polymer dispersed liquid crystal；以下有时称为“pdlc”)层的pdlc膜能够相应于电压的施加量而使pdlc层中的透射光的散射程度发生变化。例如，pdlc膜能够通过切换电压施加状态和不施加状态来切换使光透射的状态(透明状态)和使光散射的状态(散射状态)(专利文献1)。

2、在上述pdlc膜中，如果使液晶成分的液滴中含有二色性色素，则可以通过切换电压施加状态和不施加状态来切换基于二色性色素的光的吸收得以抑制的状态(非着色状态)和基于二色性色素的光的吸收发生的状态(着色状态)(专利文献2)。这样的pdlc膜作为对于隐私保护、信息安全、节能等有用的调光膜而向汽车、电车等车辆、办公室、商业设施、住宅等中的窗、墙面、隔断等的应用已得到发展。

3、现有技术文献

4、专利文献

5、专利文献1：日本特开2002-189123号公报

6、专利文献2：国际公开2022/186062

技术实现思路

1、发明所要解决的问题

2、现有的使用了二色性色素的pdlc膜在要求遮光性的用途中有些情况下遮光性不足。由此，存在对提高着色状态下的pdlc膜的遮光性(换言之，减少漏光)的要求。

3、本发明是为了解决上述问题而完成的，其主要目的在于提供能够实现着色状态和非着色状态的切换、并且着色状态下的遮光性得到了提高的pdlc膜。另外，一般而言，优选pdlc膜的工作电压低。

4、解决问题的方法

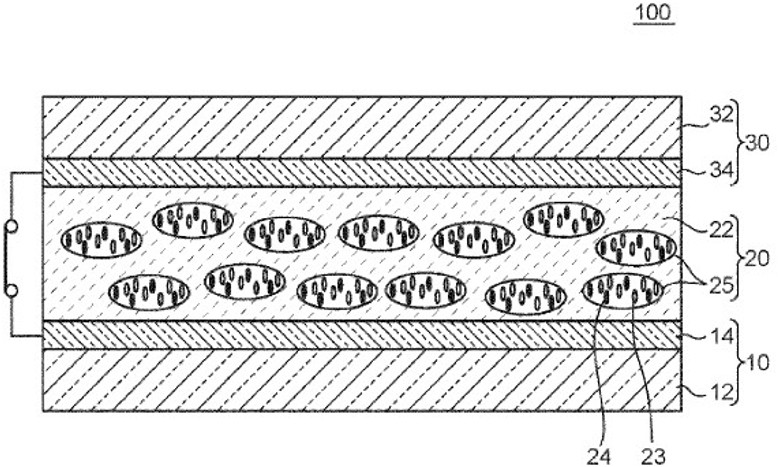

5、[1] 根据本发明的一个方面，提供一种高分子分散型液晶膜，其依次包含第1透明导电性膜、高分子分散型液晶层、以及第2透明导电性膜，上述高分子分散型液晶层包含高分子基体和分散于上述高分子基体中的液滴，上述液滴包含液晶成分及二色性色素，上述液滴的平均扁平率为0.3以上。

6、[2] 在上述[1]所述的高分子分散型液晶膜中，在其与主面正交的截面中的上述液滴的平均粒径可以为0.1μm以上且10μm以下。

7、[3] 在上述[1]或[2]所述的高分子分散型液晶膜中，上述高分子分散型液晶层中的上述二色性色素的含有比例可以为0.5重量%以上。

8、[4] 在上述[1]~[3]中任一项所述的高分子分散型液晶膜中，上述高分子分散型液晶层的厚度可以为30μm以下。

9、[5] 上述[1]~[4]中任一项所述的高分子分散型液晶膜在不施加电压时的全光线透过率可以为20%以下。

10、[6] 上述[1]~[5]中任一项所述的高分子分散型液晶膜在施加电压时的全光线透过率可以为20%以上。

11、[7] 上述[1]~[6]中任一项所述的高分子分散型液晶膜在施加电压时的雾度可以为20%以下。

12、发明的效果

13、根据本发明的实施方式，通过使包含二色性色素的液晶成分的液滴在厚度方向上扁平，即使pdlc层为薄型，也不易发生漏光。其结果是，可以得到能够在适度的工作电压下切换着色状态和非着色状态、并且着色状态下的遮光性得到了提高的pdlc膜。

1.一种高分子分散型液晶膜，其依次包含第1透明导电性膜、高分子分散型液晶层、以及第2透明导电性膜，

2.根据权利要求1所述的高分子分散型液晶膜，其中，

3.根据权利要求1所述的高分子分散型液晶膜，其中，

4.根据权利要求1所述的高分子分散型液晶膜，其中，

5.根据权利要求1所述的高分子分散型液晶膜，其在不施加电压时的全光线透过率为20%以下。

6.根据权利要求1所述的高分子分散型液晶膜，其在施加电压时的全光线透过率为20%以上。

7.根据权利要求1所述的高分子分散型液晶膜，其在施加电压时的雾度为20%以下。
