一种可更换镜腿的眼镜框无螺丝铰链结构的制作方法
本技术涉及眼镜领域,具体涉及一种可更换镜腿的眼镜框无螺丝铰链结构。
背景技术:
1、现有眼镜框普遍采用螺丝式铰链将镜腿与端头连接,结构虽然成熟,但使用过程中螺丝松动、脱落的问题非常常见,尤其在频繁开合或受到外力挤压时更容易出现松动,导致镜腿出现晃动甚至直接掉落。对于用户而言,螺丝的小尺寸也给维修带来极大不便,一旦在非专业场景下脱落,往往难以重新装配,更换镜腿的操作也必须依赖工具和稳定的操作环境。另外,当前许多所谓的“快拆式”结构仍然依赖螺丝或弹片铰链,其整体装配流程较多,可拆卸性依旧不足,无法真正实现无需工具即可快速更换镜腿的目的。随着眼镜个性化、模块化需求的不断增加,用户希望能够在不同使用场景下快速替换不同风格、不同功能的镜腿,例如运动镜腿、轻便镜腿或装饰性镜腿,因此一种无需螺丝、结构可靠且能够快速更换镜腿的铰链结构显得尤为必要。
技术实现思路
1、为了解决上述问题,本实用新型提供一种可更换镜腿的眼镜框无螺丝铰链结构,能够有效解决现有技术中的不足。
2、本实用新型是通过以下技术方案来实现的:一种可更换镜腿的眼镜框无螺丝铰链结构,包括:

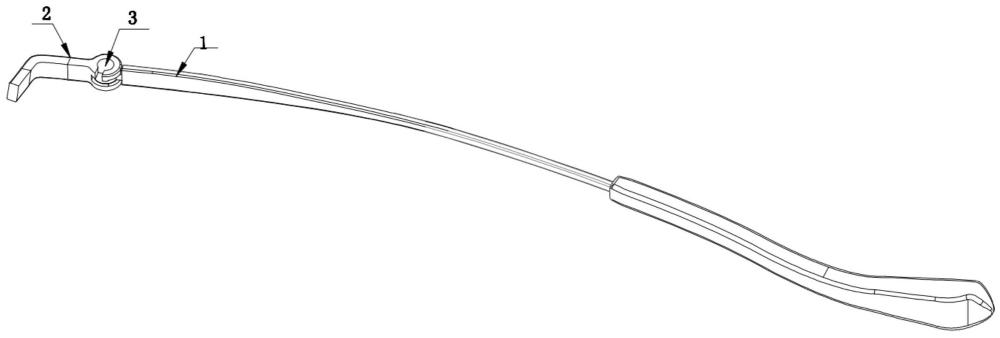

3、镜腿与端头,所述镜腿与所述端头之间通过铰链结构转动连接,所述铰链结构包括:
4、转动体,所述转动体与所述镜腿固定连接;
5、旋转槽,开设在所述端头上,所述端头的圆周面上还设置有一旋转轨道槽,所述旋转轨道槽与所述旋转槽相通;
6、所述端头上设置一缺口,所述镜腿上的转动体经所述缺口卡入至所述旋转槽内。
7、作为优选的技术方案,所述转动体与所述镜腿之间设置有一衔接段,所述衔接段穿过所述缺口后将所述转动体装入至所述旋转槽内。
8、作为优选的技术方案,所述旋转轨道槽靠近缺口的位置设置一凸出的限位凸部。
9、作为优选的技术方案,所述旋转槽的底面设置一弹性支撑垫。
10、本实用新型的有益效果是: 本实用新型通过在端头上设置旋转槽、旋转轨道槽以及开口缺口,并在镜腿一侧形成与其配合的转动体和衔接段,使镜腿能够在无需螺丝的情况下直接经由缺口卡入旋转槽内完成安装,既简化了装配过程,又避免了传统螺丝式铰链因螺丝松动、脱落所带来的可靠性问题;
11、同时,旋转轨道槽靠近缺口处设置的限位凸部,在镜腿插入后对转动体形成有效阻挡,使其在正常开合范围内稳定保持,并在受力时提供额外的限位防护,从而提升整个铰链结构的耐用性与抗外力能力。
1.一种可更换镜腿的眼镜框无螺丝铰链结构,其特征在于,包括:
2.根据权利要求1所述的可更换镜腿的眼镜框无螺丝铰链结构,其特征在于:所述转动体(3)与所述镜腿(1)之间设置有一衔接段(5),所述衔接段(5)穿过所述缺口(4)后将所述转动体(3)装入至所述旋转槽(7)内。
3.根据权利要求1所述的可更换镜腿的眼镜框无螺丝铰链结构,其特征在于:所述旋转轨道槽(6)靠近缺口(4)的位置设置一凸出的限位凸部(9)。
4.根据权利要求1所述的可更换镜腿的眼镜框无螺丝铰链结构,其特征在于:所述旋转槽(7)的底面设置一弹性支撑垫(8)。
