光缆续接平台的制作方法

本申请涉及光缆接续，特别是涉及一种光缆续接平台。

背景技术：

1、在山区重载铁路运营过程中，通信光缆运用场景广泛。通信光缆布放在铁路上下行两侧，长时间承受重载列车的反复振动，在常年累月的过程中不可避免的会发生各种伤损，导致光纤性能不良，对重载列车的行车安全造成严重影响。在进行光缆续接时，需要使用光缆续接平台为续接设备提供稳定的工作台面，确保光缆对接时的精度要求。

2、目前，山区重载铁路光缆应急抢修作业大多在室外,现场的地面高低不平,土质松软，现有光缆续接平台难以在山坡或沟渠等场所提供稳定的工作台面。

技术实现思路

1、本申请实施例提供一种光缆续接平台，其在山坡或沟渠等场所能够提供稳定的工作台面。

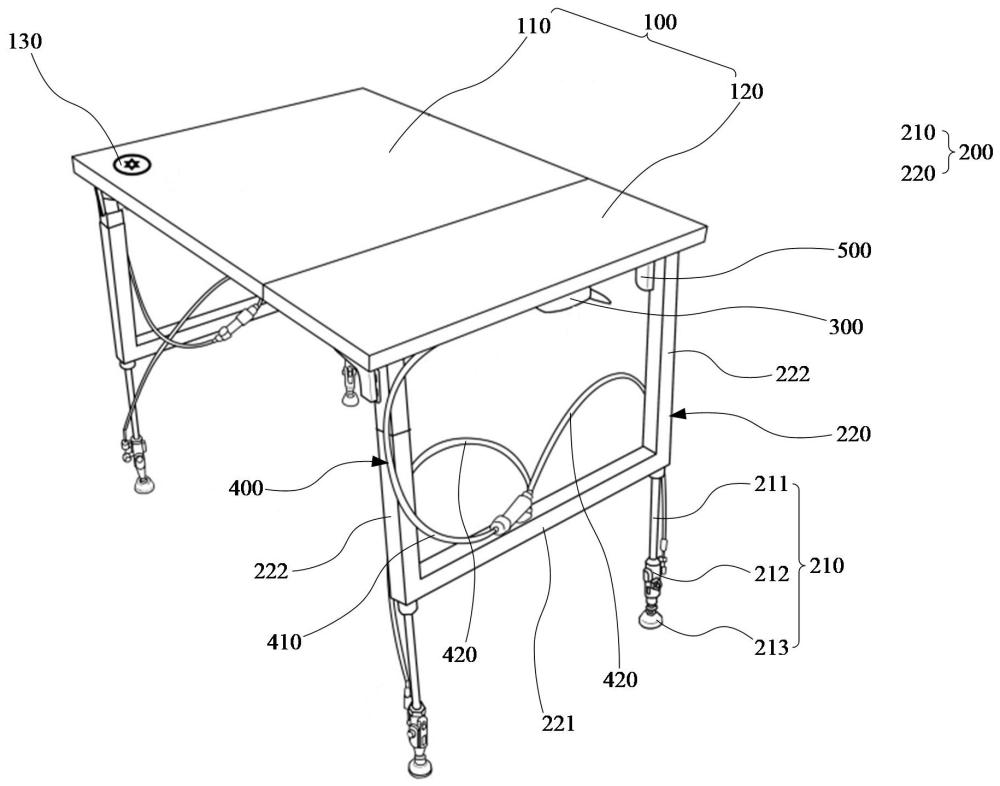

2、本申请实施例提供一种光缆续接平台，包括台面组件、支撑组件和控制阀；

3、台面组件被配置为提供工作台面；

4、支撑组件安装于台面组件的下方，支撑组件包括多个支撑腿，各支撑腿均包括连接杆、气撑头以及支撑脚，连接杆远离台面组件的一端与气撑头的一端连接，气撑头远离连接杆的一端与支撑脚连接；

5、控制阀安装于台面组件朝向支撑组件的一侧，气撑头通过管路与控制阀连接；

6、其中，控制阀在开启状态下，气撑头的长度自动伸长，且气撑头在受到外力时长度收缩；控制阀在关闭状态下，气撑头的长度锁定。

7、在其中一个实施例中，台面组件包括层叠设置的第一支撑板和第二支撑板，第一支撑板与第二支撑板滑动连接；

8、支撑组件的数量为两个，其中一个支撑组件安装于第一支撑板的下方，另一个支撑组件安装于第二支撑板的下方。

9、在其中一个实施例中，第一支撑板和/或第二支撑板上安装有水平仪。

10、在其中一个实施例中，第一支撑板的厚度和第二支撑板的厚度均小于0.1cm。

11、在其中一个实施例中，支撑组件还包括支撑架，支撑架包括第一连接管和两个第二连接管，第一连接管分别与两个第二连接管连接，两个第二连接管平行间隔设置，各第二连接管的一端与台面组件连接，各第二连接管的另一端均连接一个支撑腿的连接杆。

12、在其中一个实施例中，第二连接管中设置有螺母，连接杆的端部设置有螺杆段，螺杆段伸入第二连接管内并与螺母螺纹连接。

13、在其中一个实施例中，控制阀的数量为两个，管路包括主路以及两个支路，主路的一端与控制阀连接，主路的另一端分别连接两个支路，各支路远离主路的一端分别连接一个气撑头。

14、在其中一个实施例中，各第二连接管远离连接杆的一端通过合页与台面组件连接。

15、在其中一个实施例中，支撑脚为万向支撑脚。

16、在其中一个实施例中，控制阀与台面组件可拆卸连接。

17、本申请实施例提供的光缆续接平台，包括台面组件、支撑组件和控制阀。光缆续接平台通过台面组件可以为光缆的续接提供工作台面。台面组件通过支撑组件进行支撑，支撑组件包括多个支撑腿，各支撑腿均包括连接杆、气撑头以及支撑脚。在控制阀和外力的作用下可以调节气撑头的长度进而调节支撑腿的长度。通过调节各支撑腿的长度可以使得光缆续接平台可以稳定放置在山坡或沟渠等高低不平的区域，并且可以使得台面组件保持水平。这样，光缆续接平台可以在山坡或沟渠等场所提供稳定的工作台面。

1.一种光缆续接平台，其特征在于，包括台面组件、支撑组件和控制阀；

2.根据权利要求1所述的光缆续接平台，其特征在于，所述台面组件包括层叠设置的第一支撑板和第二支撑板，所述第一支撑板与所述第二支撑板滑动连接；

3.根据权利要求2所述的光缆续接平台，其特征在于，所述第一支撑板和/或所述第二支撑板上安装有水平仪。

4.根据权利要求2所述的光缆续接平台，其特征在于，所述第一支撑板的厚度和所述第二支撑板的厚度均小于0.1cm。

5.根据权利要求1所述的光缆续接平台，其特征在于，所述支撑组件还包括支撑架，所述支撑架包括第一连接管和两个第二连接管，所述第一连接管分别与两个所述第二连接管连接，两个所述第二连接管平行间隔设置，各所述第二连接管的一端与所述台面组件连接，各所述第二连接管的另一端均连接一个所述支撑腿的所述连接杆。

6.根据权利要求5所述的光缆续接平台，其特征在于，所述第二连接管中设置有螺母，所述连接杆的端部设置有螺杆段，所述螺杆段伸入所述第二连接管内并与所述螺母螺纹连接。

7.根据权利要求5所述的光缆续接平台，其特征在于，所述控制阀的数量为两个，所述管路包括主路以及两个支路，所述主路的一端与所述控制阀连接，所述主路的另一端分别连接两个支路，各所述支路远离所述主路的一端分别连接一个所述气撑头。

8.根据权利要求5所述的光缆续接平台，其特征在于，各所述第二连接管远离所述连接杆的一端通过合页与所述台面组件连接。

9.根据权利要求1-8中任一项所述的光缆续接平台，其特征在于，所述支撑脚为万向支撑脚。

10.根据权利要求1-8中任一项所述的光缆续接平台，其特征在于，所述控制阀与所述台面组件可拆卸连接。
