光学镜头、相机模组及终端设备的制作方法

本申请涉及光学，特别涉及一种光学镜头、相机模组及终端设备。

背景技术：

1、光学变焦是一种实现焦距变化的技术。光学变焦通常通过调整镜头组件的位置或透镜的相对位置来改变光线的聚焦位置，从而实现对焦距的调节。光学变焦不涉及数字处理或图像放大，可以保持图像质量的高清晰度。

2、然而，相关技术中具有光学变焦功能的光学镜头，普遍存在尺寸较大的问题，限制了此类光学镜头在终端设备中的推广应用。

技术实现思路

1、本申请提供了一种光学镜头、相机模组及终端设备，能够解决具有光学变焦功能的光学镜头，普遍存在尺寸较大的问题。

2、所述技术方案如下：

3、一方面，提供了一种光学镜头，所述光学镜头包括：第一透镜组、光路转折元件和第二透镜组；

4、所述第一透镜组、所述光路转折元件和所述第二透镜组沿进光方向依次布置，且所述第一透镜组和所述第二透镜组分别包括至少两个透镜；

5、所述第一透镜组具有正光焦度，所述第二透镜组具有负光焦度；

6、所述第一透镜组设置在第一光轴上，所述第二透镜组设置在第二光轴上，且所述第一透镜组和所述第二透镜组中的至少之一活动设置；所述第一光轴和所述第二光轴垂直相交于所述光路转折元件，所述光路转折元件用于将光路从所述第一光轴转折至所述第二光轴。

7、本实施例的光学镜头，第一透镜组和第二透镜组分别布置在光路转折元件的两侧，而且第一透镜组沿第一光轴布置，第二透镜组沿第二光轴布置，两个光轴垂直相交在光路转折元件上，第一透镜组和第二透镜组中的之一是活动设置的，使得光学镜头具有了变焦功能，由于两个透镜组被分开布置在了两个光轴上，光学镜头在第一光轴和第二光轴上的尺寸都可以控制在较小范围，这有利于光学镜头在终端设备中的推广应用。

8、在一些可能的实施方式中，所述光路转折元件为棱镜元件，所述棱镜元件包括入射面、出射面和全反射面，所述入射面与所述第一光轴垂直，所述出射面与所述第二光轴垂直，所述第一光轴和所述第二光轴垂直相较于所述全反射面上。

9、在一些可能的实施方式中，所述第一透镜组的焦距为fg1，所述光学镜头对焦无穷远时的焦距为fi，所述光学镜头对焦到近焦时的焦距为fm，其中，0.5<|fg1/fi|<0.7，0.65<|fg1/fm|<0.75；

10、和/或，

11、所述第二透镜组的焦距为fg2，所述光学镜头对焦无穷远时的焦距为fi，所述光学镜头对焦到近焦时的焦距为fm，其中，0.5<|fg2/fi|<1.7，0.6<|fg2/fm|<2.0。

12、在一些可能的实施方式中，所述第一透镜组包括沿所述进光方向依次布置的第一透镜、第二透镜和第三透镜；

13、所述第一透镜为正透镜，所述第二透镜为负透镜，所述第三透镜为正透镜。

14、在一些可能的实施方式中，所述第一透镜的物侧面为凸面，所述第一透镜的像侧面为凸面或凹面；所述第二透镜的物侧面为凸面或凹面，所述第二透镜的像侧面为凹面；所述第三透镜的物侧面为凸面或凹面，所述第二透镜的像侧面为凸面。

15、在一些可能的实施方式中，所述第一透镜的焦距为f1，所述第二透镜的焦距为f2，所述第三透镜的焦距为f3，所述光学镜头对焦无穷远时的焦距为fi，其中，0.4<|f1/fi|<0.5，0.7<|f2/fi|<1.1，1.4<|f3/fi|<9。

16、在一些可能的实施方式中，当所述光路转折元件为棱镜元件时，沿所述第一光轴传递的光线在所述第一透镜的物侧面与所述棱镜元件的入射面之间的光程距离为op1，所述光学镜头对焦无穷远时的焦距为fi，其中，0.2

17、在一些可能的实施方式中，当所述光路转折元件为棱镜元件时，所述第一透镜的光学有效直径为d，沿所述第一光轴和所述第二光轴传递的光线在所述棱镜元件内的光程距离为op2，其中，1.2

18、在一些可能的实施方式中，所述第二透镜组包括沿所述进光方向依次布置的第四透镜、第五透镜和第六透镜；

19、所述第四透镜为负透镜、所述第五透镜为正透镜或负透镜，所述第三透镜为正透镜或负透镜。

20、在一些可能的实施方式中，所述第四透镜的物侧面为凹面，所述第四透镜的像侧面为凸面或凹面；所述第五透镜的物侧面为凸面或凹面，所述第五透镜的像侧面为凸面或凹面；所述第六透镜的物侧面为凸面或凹面，所述第六透镜的像侧面为凸面或凹面。

21、在一些可能的实施方式中，所述第四透镜的焦距为f4，所述第五透镜的焦距为f5，所述第六透镜的焦距为f6，所述光学镜头对焦无穷远时的焦距为fi，其中，0.4<|f4/fi|<1.0，1.9<|f5/fi|<50，0.9<|f6/fi|<10。

22、在一些可能的实施方式中，所述光学镜头包括相互切换的远焦模式和近焦模式，在所述远焦模式下，所述第二透镜组与所述光路转折元件的距离为m1，在所述近焦模式下，所述第二透镜组与所述光路转折元件的距离为m2，其中m2大于m1；

23、当所述光学镜头对焦无穷远时的焦距为fi时，0.05<|m2-m1|/fi<0.9。

24、另一方面，提供了一种相机模组，所述相机模组包括：本申请所述的光学镜头，以及成像模块；

25、所述光学镜头位于所述成像模块的进光侧；

26、所述成像模块包括传感器和滤光片，所述滤光片位于所述传感器的进光侧。

27、另一方面，提供了一种终端设备，所述终端设备包括本申请所述的光学镜头，或者本申请所述的相机模组。

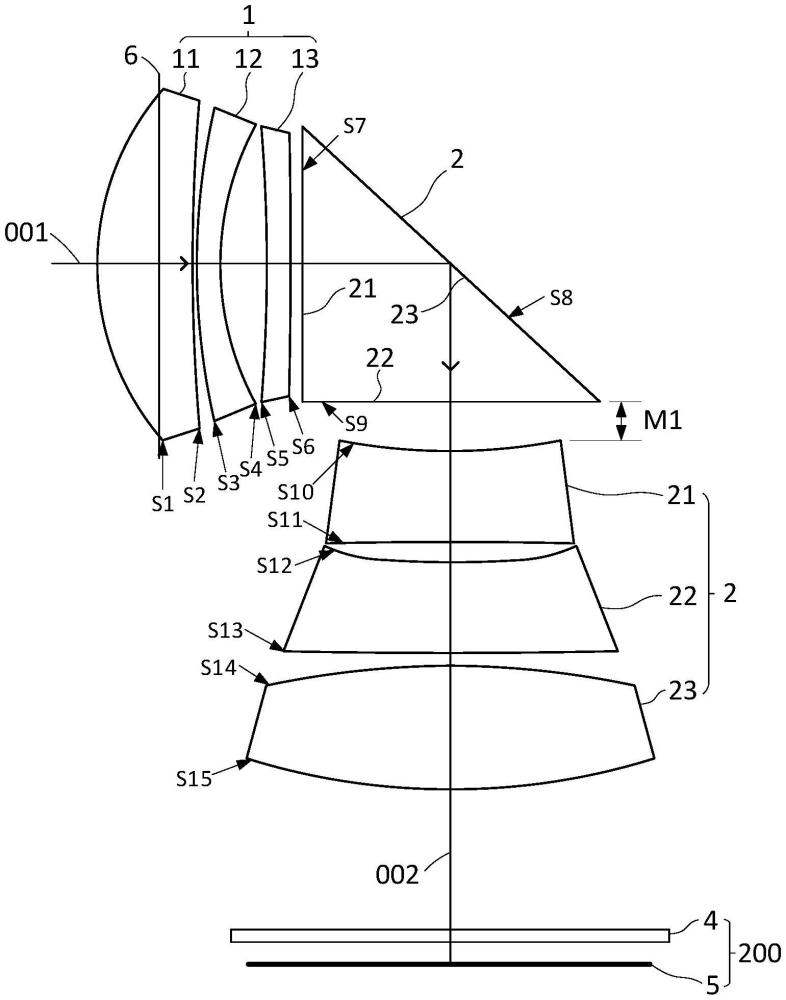

1.一种光学镜头(100)，其特征在于，所述光学镜头(100)包括：第一透镜组(1)、光路转折元件(2)和第二透镜组(3)；

2.根据权利要求1所述的光学镜头(100)，其特征在于，所述光路转折元件(2)为棱镜元件，所述棱镜元件包括入射面(21)、出射面(22)和全反射面(23)，所述入射面(21)与所述第一光轴(001)垂直，所述出射面(22)与所述第二光轴(002)垂直，所述第一光轴(001)和所述第二光轴(002)垂直相较于所述全反射面(23)上。

3.根据权利要求1或2所述的光学镜头(100)，其特征在于，所述第一透镜组(1)的焦距为fg1，所述光学镜头(100)对焦无穷远时的焦距为fi，所述光学镜头(100)对焦到近焦时的焦距为fm，其中，0.5<|fg1/fi|<0.7，0.65<|fg1/fm|<0.75；

4.根据权利要求1至3中任一项所述的光学镜头(100)，其特征在于，所述第一透镜组(1)包括沿所述进光方向依次布置的第一透镜(11)、第二透镜(12)和第三透镜(13)；

5.根据权利要求4所述的光学镜头(100)，其特征在于，所述第一透镜(11)的物侧面为凸面，所述第一透镜(11)的像侧面为凸面或凹面；所述第二透镜(12)的物侧面为凸面或凹面，所述第二透镜(12)的像侧面为凹面；所述第三透镜(13)的物侧面为凸面或凹面，所述第二透镜(12)的像侧面为凸面。

6.根据权利要求4所述的光学镜头(100)，其特征在于，所述第一透镜(11)的焦距为f1，所述第二透镜(12)的焦距为f2，所述第三透镜(13)的焦距为f3，所述光学镜头(100)对焦无穷远时的焦距为fi，其中，0.4<|f1/fi|<0.5，0.7<|f2/fi|<1.1，1.4<|f3/fi|<9。

7.根据权利要求4所述的光学镜头(100)，其特征在于，当所述光路转折元件(2)为棱镜元件时，沿所述第一光轴(001)传递的光线在所述第一透镜(11)的物侧面与所述棱镜元件的入射面(21)之间的光程距离为op1，所述光学镜头(100)对焦无穷远时的焦距为fi，其中，0.2

8.根据权利要求4所述的光学镜头(100)，其特征在于，当所述光路转折元件(2)为棱镜元件时，所述第一透镜(11)的光学有效直径为d，沿所述第一光轴(001)和所述第二光轴(002)传递的光线在所述棱镜元件内的光程距离为op2，其中，1.2

9.根据权利要求1至8中任一项所述的光学镜头(100)，其特征在于，所述第二透镜组(3)包括沿所述进光方向依次布置的第四透镜(31)、第五透镜(32)和第六透镜(33)；

10.根据权利要求9所述的光学镜头(100)，其特征在于，所述第四透镜(31)的物侧面为凹面，所述第四透镜(31)的像侧面为凸面或凹面；所述第五透镜(32)的物侧面为凸面或凹面，所述第五透镜(32)的像侧面为凸面或凹面；所述第六透镜(33)的物侧面为凸面或凹面，所述第六透镜(33)的像侧面为凸面或凹面。

11.根据权利要求9所述的光学镜头(100)，其特征在于，所述第四透镜(31)的焦距为f4，所述第五透镜(32)的焦距为f5，所述第六透镜(33)的焦距为f6，所述光学镜头(100)对焦无穷远时的焦距为fi，其中，0.4<|f4/fi|<1.0，1.9<|f5/fi|<50，0.9<|f6/fi|<10。

12.根据权利要求1至11中任一项所述的光学镜头(100)，其特征在于，所述第一透镜组(1)固定设置，所述第二透镜组(3)活动设置；

13.一种相机模组，其特征在于，所述相机模组包括：权利要求1至12中任一项所述的光学镜头(100)，以及成像模块(200)；

14.一种终端设备，其特征在于，所述终端设备包括权利要求1至12中任一项所述的光学镜头(100)，或者权利要求13所述的相机模组。
