智能眼镜及其制作方法与流程
本发明涉及电声设备,尤其涉及一种智能眼镜及其制作方法。
背景技术:
1、现有智能眼镜镜腿内通常采用直插式扬声器结构,即扬声器单体整体嵌入智能眼镜镜腿内部,并智能眼镜镜腿壳体内设置支架固定扬声器单体。这样会导致在镜腿宽度方向和厚度方向上均需预留较大空间,导致镜腿外形宽度较宽、厚度较厚,影响整机轻薄化设计与佩戴舒适性。此外,扬声器组件的防护网一般从镜腿内侧进行组装,其边缘需留出粘胶宽度以保证固定,这一粘胶区域进一步挤占了镜腿内部有限的厚度空间。
2、因此,有必要提供一种新的智能眼镜以解决上述技术问题。
技术实现思路
1、本发明的目的在于提供一种提升佩戴舒适性并实现整机轻薄化的智能眼镜。
2、为了达到上述目的,本发明的技术方案如下:
3、提供了一种智能眼镜的制作方法,所述制作方法包括如下步骤:
4、提供发声组件以及固定件,所述发声组件包括振膜以及音圈,将所述音圈与所述振膜固定,并将所述振膜支撑于所述固定件上;
5、提供上壳,将所述发声组件、所述固定件与所述上壳固定连接;
6、提供磁路系统和下壳,将所述磁路系统固定于所述下壳;
7、将所述下壳和所述上壳组装形成具有收容空间的镜腿壳体,所述发声组件、所述磁路系统以及所述固定件收容于所述收容空间内,所述固定件与所述磁路系统间隔设置,所述镜腿壳体、所述发声组件、所述磁路系统以及所述固定件形成镜腿,所述镜腿壳体上设有将所述发声组件发出的声音导出所述镜腿壳体外的导声通道;
8、提供镜框,将所述镜腿安装到所述镜框上。
9、优选的,所述磁路系统包括磁钢组件和下夹板,所述将所述磁路系统固定于所述下壳包括:将所述下夹板与所述下壳一体成型,将所述磁钢组件固定于所述下夹板。
10、优选的,所述将所述振膜支撑于所述固定件上包括:将所述振膜的下表面胶粘固定支撑于所述固定件上;所述将所述发声组件、所述固定件与所述上壳固定连接包括:将所述振膜的上表面通过胶粘与所述上壳固定连接。
11、优选的,所述固定件包括外侧面,所述将所述发声组件、所述固定件与所述上壳固定连接包括:将所述固定件的外侧面通过胶粘与所述上壳固定连接,所述振膜夹持固定于所述固定件与所述上壳之间。

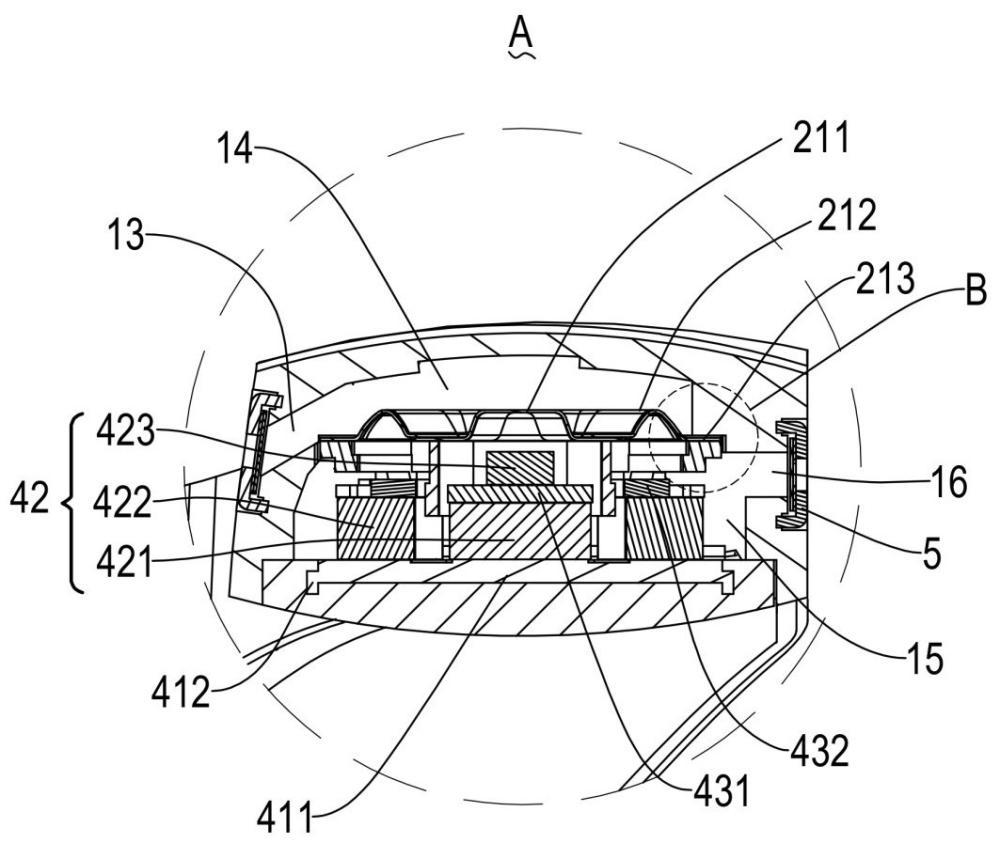

12、本发明还提供了一种智能眼镜,使用如上所述的智能眼镜的制作方法制成,所述智能眼镜包括镜框和镜腿,所述镜腿包括具有收容空间的镜腿壳体、收容于所述收容空间内的发声组件以及驱动所述发声组件振动的磁路系统;
13、所述镜腿壳体包括上壳以及与所述上壳相连接的下壳,所述上壳与所述下壳共同围成所述收容空间;
14、所述发声组件包括振膜以及固定于所述振膜靠近所述磁路系统的一侧的音圈;
15、所述镜腿壳体设有将所述发声组件发出的声音导出所述镜腿壳体外的导声通道,所述上壳和所述振膜围设成前腔,所述前腔与所述导声通道相连;
16、所述镜腿还包括支撑所述振膜的固定件,所述固定件与所述磁路系统间隔设置;
17、所述发声组件通过所述固定件或者所述振膜中的至少一者固定于所述上壳,所述磁路系统固定于所述下壳。
18、优选的,所述振膜包括球顶、环绕所述球顶的折环以及由所述折环远离所述球顶的一侧延伸的固定部,所述固定部包括远离所述磁路系统一侧的第一固定面以及靠近所述磁路系统一侧的第二固定面,所述固定件与所述第二固定面固定连接,所述第一固定面与所述上壳贴合。
19、优选的,所述振膜的所述第一固定面与所述上壳胶粘固定,所述振膜的所述第二固定面与所述固定件胶粘固定。
20、优选的,所述固定件包括远离所述音圈的外侧面,所述外侧面固定于所述上壳,所述振膜夹持于所述固定件与所述上壳之间,使得所述振膜通过所述固定件与所述上壳固定。
21、优选的,所述磁路系统包括下夹板以及固定于所述下夹板上的磁钢组件,所述下夹板至少部分嵌设于所述下壳。
22、优选的,所述下夹板和所述下壳一体成型。
23、优选的,所述下夹板包括承载所述磁钢组件的主体部以及自所述主体部的周缘弯折延伸的弯折部,所述弯折部嵌设于所述下壳。
24、优选的,所述下壳和所述振膜靠近所述磁路系统的一侧之间的空间形成后腔,所述上壳上设有将所述后腔与外界连通的泄气通道。
25、优选的,所述镜腿包括设置于镜腿壳体外表面盖设在所述导声通道上的第一防护网组件,所述第一防护网组件包括具有多个第一通孔的第一防护罩和固定于所述第一防护罩靠近所述收容空间一侧的第一防水透气膜,所述第一防水透气膜覆盖所述多个第一通孔。
26、优选的,所述镜腿包括设置于镜腿壳体外表面盖设在所述泄气通道上的第二防护网组件,所述第二防护网组件包括具有多个第二通孔的第二防护罩和固定于所述第二防护罩靠近所述收容空间一侧的第二防水透气膜,所述第二防水透气膜覆盖所述多个第二通孔。
27、与相关技术相比,本发明的发声组件直接固定于镜腿壳体的上壳,磁路系统直接固定于镜腿壳体的下壳,无需通过支架进行安装固定。这一结构省去了支架所占用的空间,使得镜腿在厚度方向和宽度方向上的尺寸均得以有效减小,整机更加轻薄化。同时,发声组件的固定件与磁路系统间隔设置,使得后腔气体在泄气通道中泄气更为顺畅。此外,第一防护网组件和第二防护网组件采用从镜腿外侧直接安装的方式,无需在镜腿内侧预留胶粘空间,有效减小了粘胶宽度,进一步释放了镜腿厚度方向的空间,有利于整机厚度尺寸的缩减,同时外部安装方式也使得装配过程更加简便,便于后续维护和更换。
1.一种智能眼镜的制作方法,其特征在于,所述制作方法包括如下步骤:
2.根据权利要求1所述的一种智能眼镜的制作方法,其特征在于,所述磁路系统包括磁钢组件和下夹板,所述将所述磁路系统固定于所述下壳包括:将所述下夹板与所述下壳一体成型,将所述磁钢组件固定于所述下夹板。
3.根据权利要求1所述的一种智能眼镜的制作方法,其特征在于,所述将所述振膜支撑于所述固定件上包括:将所述振膜的下表面胶粘固定支撑于所述固定件上;
4.根据权利要求1所述的一种智能眼镜的制作方法,其特征在于,所述固定件包括外侧面,所述将所述发声组件、所述固定件与所述上壳固定连接包括:将所述固定件的外侧面通过胶粘与所述上壳固定连接,所述振膜夹持固定于所述固定件与所述上壳之间。
5.一种智能眼镜,使用权利要求1所述的智能眼镜的制作方法制成,所述智能眼镜包括镜框和镜腿,所述镜腿包括具有收容空间的镜腿壳体、收容于所述收容空间内的发声组件以及驱动所述发声组件振动的磁路系统;
6.根据权利要求5所述的一种智能眼镜,其特征在于,所述振膜包括球顶、环绕所述球顶的折环以及由所述折环远离所述球顶的一侧延伸的固定部,所述固定部包括远离所述磁路系统一侧的第一固定面以及靠近所述磁路系统一侧的第二固定面,所述固定件与所述第二固定面固定连接,所述第一固定面与所述上壳贴合。
7.根据权利要求6所述的一种智能眼镜,其特征在于,所述振膜的所述第一固定面与所述上壳胶粘固定,所述振膜的所述第二固定面与所述固定件胶粘固定。
8.根据权利要求5或6所述的一种智能眼镜,其特征在于,所述固定件包括远离所述音圈的外侧面,所述外侧面固定于所述上壳,所述振膜夹持于所述固定件与所述上壳之间,使得所述振膜通过所述固定件与所述上壳固定。
9.根据权利要求5所述的一种智能眼镜,其特征在于,所述磁路系统包括下夹板以及固定于所述下夹板上的磁钢组件,所述下夹板至少部分嵌设于所述下壳。
10.根据权利要求9所述的一种智能眼镜,其特征在于,所述下夹板和所述下壳一体成型。
11.根据权利要求10所述的一种智能眼镜,其特征在于,所述下夹板包括承载所述磁钢组件的主体部以及自所述主体部的周缘弯折延伸的弯折部,所述弯折部嵌设于所述下壳。
12.根据权利要求5所述的一种智能眼镜,其特征在于,所述下壳和所述振膜靠近所述磁路系统的一侧之间的空间形成后腔,所述上壳上设有将所述后腔与外界连通的泄气通道。
13.根据权利要求5所述的一种智能眼镜,其特征在于,所述镜腿包括设置于镜腿壳体外表面盖设在所述导声通道上的第一防护网组件,所述第一防护网组件包括具有多个第一通孔的第一防护罩和固定于所述第一防护罩靠近所述收容空间一侧的第一防水透气膜,所述第一防水透气膜覆盖所述多个第一通孔。
14.根据权利要求12所述的一种智能眼镜,其特征在于,所述镜腿包括设置于镜腿壳体外表面盖设在所述泄气通道上的第二防护网组件,所述第二防护网组件包括具有多个第二通孔的第二防护罩和固定于所述第二防护罩靠近所述收容空间一侧的第二防水透气膜,所述第二防水透气膜覆盖所述多个第二通孔。
