一种有限厄物方远心镜片的制作方法

本技术涉及镜片，具体来说涉及一种有限厄物方远心镜片。

背景技术：

1、工业中为提高产品质量，常会通过光学镜片检测零件以确保尺寸和外形均达到合格标准，但是在自动化设备中，光学镜片安装至输送带的上方或侧方，用于对输送带上的工件进行高精度成像，由于检测过程中随着输送带的运行，以至于工件在输送带上的位置发生变化引发放大倍率产生误差，从而会引起时差畸变导致图像发生变形或模糊的现象，进而影响对工件的检测效果。

技术实现思路

1、本实用新型的目的是针对现有的技术存在上述问题，旨在解决精密测量中的放大倍率变化、畸变和视差问题。

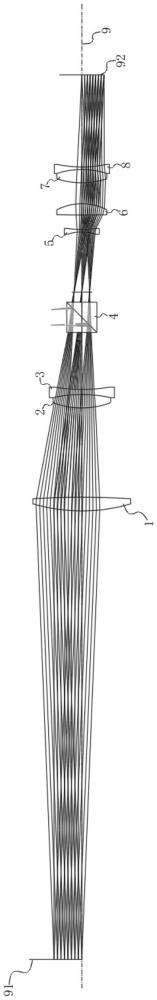

2、为了实现上述目的，本实用新型可通过下列技术方案来实现：一种有限厄物方远心镜片，包括：沿光轴从物侧至像侧方向依次包括：

3、第一镜片，所述第一镜片为正透镜；

4、第二镜片，所述第二镜片为正透镜；

5、第三镜片，所述第三镜片为负透镜；

6、第四镜片，所述第四镜片为胶合棱镜；

7、第五镜片，所述第五镜片为负透镜；

8、第六镜片，所述第六镜片为正透镜；

9、第七镜片，所述第七镜片为正透镜；

10、第八镜片，所述第八镜片为负透镜；

11、其中，所述第四镜片和第五镜片之间的光路中设置有光阑，所述第四镜片为透射直角棱镜和反射直角棱镜胶合而成。

12、本实用新型实施例，所述第一镜片为凸凸型透镜，所述第二镜片为凸凸型透镜，所述第三镜片为凹凹型透镜，所述第四镜片为胶合棱镜，所述第五镜片为凹凹型透镜，所述第六镜片为凸凸型透镜，所述第七镜片为凸凸型透镜，所述第八镜片为凹凹型透镜。

13、本实用新型实施例，所述第二镜片的像侧面与所述第三镜片的物侧面相胶合。

14、本实用新型实施例，所述第七镜片的像侧面与所述第八镜片的物侧面相胶合。

15、本实用新型实施例，所述第一镜片的所述第一镜片物侧面曲率半径为69±1mm，所述第一镜片像侧面曲率半径为-299±1mm，所述第二镜片物侧面曲率半径为32±1mm，所述第二镜片像侧面曲率半径为-53±1mm，所述第三镜片物侧面曲率半径为-53±1mm，所述第三镜片像侧面曲率半径为65±1mm，所述第四镜片的物侧面曲率半径和像侧面曲率半径均为无穷大，所述第五镜片物侧面曲率半径为18±1mm，所述第五镜片像侧面曲率半径为46±1mm，所述第六镜片物侧面曲率半径为398±1mm，所述第六镜片像侧面曲率半径为-21±1mm，所述第七镜片物侧面曲率半径为32±1mm，所述第七镜片像侧面曲率半径为-32±1mm，所述第八镜片物侧面曲率半径为32±1mm，所述第八镜片像侧面曲率半径为47±1mm。

16、本实用新型实施例，所述第一镜片、第二镜片和第三镜片的折射率为1.4＜nd＜1.7。

17、本实用新型实施例，所述第五镜片、第六镜片、第七镜片、第八镜片的折射率为1.7＜nd＜2.0。

18、本实用新型实施例，所述第二镜片为超低色散材质制成。

19、本实用新型实施例，所述第一镜片、第二镜片和第三镜片组成光线缩小组。

20、本实用新型实施例，所述第五镜片为光线扩大组。

21、与现有技术相比，本申请的优点为：采用了八枚镜片由物侧至像侧依次排列，以此形成物方远心结构，消除视差及畸变，实现高精度视觉定位和尺寸测量，同时第四镜片为内置的透反胶合棱镜，实现同轴光照明，进而解决了常规物镜因物距变化导致的成像倍率偏移问题。

1.一种有限厄物方远心镜片，其特征在于，包括：沿光轴从物侧至像侧方向依次包括：

2.根据权利要求1所述的一种有限厄物方远心镜片，其特征在于，所述第一镜片为凸凸型透镜，所述第二镜片为凸凸型透镜，所述第三镜片为凹凹型透镜，所述第四镜片为胶合棱镜，所述第五镜片为凹凹型透镜，所述第六镜片为凸凸型透镜，所述第七镜片为凸凸型透镜，所述第八镜片为凹凹型透镜。

3.根据权利要求2所述的一种有限厄物方远心镜片，其特征在于，所述第二镜片的像侧面与所述第三镜片的物侧面相胶合。

4.根据权利要求2所述的一种有限厄物方远心镜片，其特征在于，所述第七镜片的像侧面与所述第八镜片的物侧面相胶合。

5.根据权利要求1所述的一种有限厄物方远心镜片，其特征在于，所述第一镜片的所述第一镜片物侧面曲率半径为69±1mm，所述第一镜片像侧面曲率半径为-299±1mm，所述第二镜片物侧面曲率半径为32±1mm，所述第二镜片像侧面曲率半径为-53±1mm，所述第三镜片物侧面曲率半径为-53±1mm，所述第三镜片像侧面曲率半径为65±1mm，所述第四镜片的物侧面曲率半径和像侧面曲率半径均为无穷大，所述第五镜片物侧面曲率半径为18±1mm，所述第五镜片像侧面曲率半径为46±1mm，所述第六镜片物侧面曲率半径为398±1mm，所述第六镜片像侧面曲率半径为-21±1mm，所述第七镜片物侧面曲率半径为32±1mm，所述第七镜片像侧面曲率半径为-32±1mm，所述第八镜片物侧面曲率半径为32±1mm，所述第八镜片像侧面曲率半径为47±1mm。

6.根据权利要求1所述的一种有限厄物方远心镜片，其特征在于，所述第一镜片、第二镜片和第三镜片的折射率为1.4＜nd＜1.7。

7.根据权利要求1所述的一种有限厄物方远心镜片，其特征在于，所述第五镜片、第六镜片、第七镜片、第八镜片的折射率为1.7＜nd＜2.0。

8.根据权利要求1所述的一种有限厄物方远心镜片，其特征在于，所述第二镜片为超低色散材质制成。

9.根据权利要求1所述的一种有限厄物方远心镜片，其特征在于，所述第一镜片、第二镜片和第三镜片组成光线缩小组。

10.根据权利要求1所述的一种有限厄物方远心镜片，其特征在于，所述第五镜片为光线扩大组。
