一种具有匀光效果的背光结构及显示装置的制作方法

本技术涉及车载背光组件，尤其涉及一种具有匀光效果的背光结构及显示装置。

背景技术：

1、车载背光产品主要包括仪表盘背光、中控台背光、座椅控制背光等，广泛应用于车载仪表盘、信息娱乐系统和导航系统等场景。车载背光产品主要由泡棉、上增光、下增光、扩散、导光板、反射、铝框灯条、灯条导热固定胶以及膜材固定胶等构件组成。随着技术水平和用户要求的不断提高，车载背光产品的背光边框更为细窄，更高屏占比，因车载项目亮度要求高，灯驱动电流与消费类手机平板有较大差异，灯电流一般为80/100/120ma驱动较多，而消费类手机、平板中灯电流一般均为19~23ma之间，因此车载项目中背板的光源结构和光源效果与消费类手机、平板的光源结构存在很大差异。

2、在现有技术中，车载背光产品的光源中灯与灯之间的距离较大，光程近、亮度高，由于背光边框的宽度越来越窄，使得车载背光结构中的光源距离背板可视区域的距离更为靠近，由于光源使用的灯珠的发光角度为一夹角，如图6所示，这就导致了相邻两灯之间的导光板内形成暗区，在可视区域中呈现出暗区、阴影，影响背光效果。

3、因此，现有技术还有待于改进和发展。

技术实现思路

1、为了解决现有技术中因车载背光产品的边框越来越窄，使得车载背光结构中的光源距离背板可视区域的距离更为靠近，同时因车载背光产品的光源中灯与灯之间的距离较大、光程近、亮度高的缘故，导致相邻光源之间的发光夹角形成暗区，在可视区域中呈现出暗区、阴影的问题，本实用新型提供一种具有匀光效果的背光结构及显示装置。

2、本实用新型通过以下技术方案实现的：

3、一种具有匀光效果的背光结构，其中，所述具有匀光效果的背光结构包括：

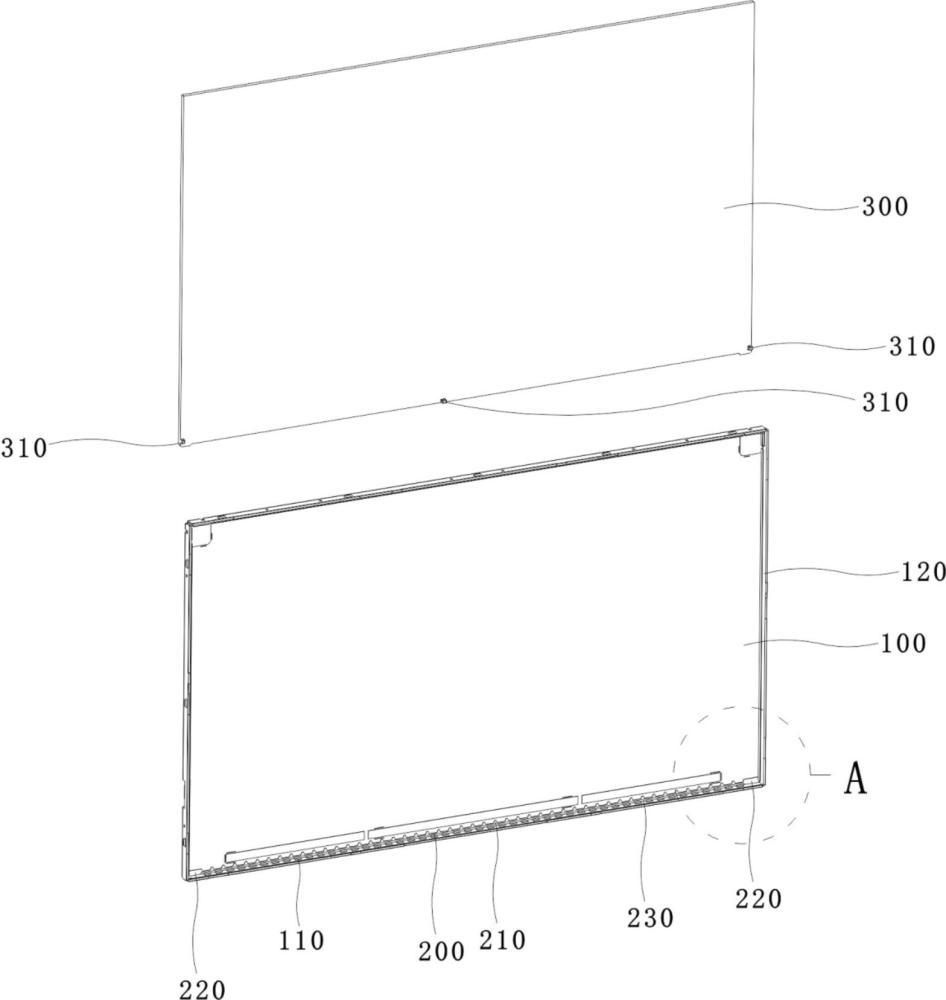

4、基框，所述基框的一侧内壁上均匀设置有若干光源件；

5、胶合件，所述胶合件贴合设置在所述基框的底侧，所述胶合件上对应相邻所述光源件之间的位置分别设置有若干反光部，所述反光部包括沿预定角度对称设置的两反光斜边；

6、导光板，所述导光板贴合设置在所述胶合件上，所述导光板的一侧边与若干所述光源件等距对应，所述光源件的光线沿所述导光板向所述反光部和所述反光斜边漫反射向所述胶合件的一侧。

7、所述的具有匀光效果的背光结构，其中，所述基框的底板上贴合设置有反射层，所述胶合件贴合设置在所述反射层上，所述导光板覆盖所述胶合件和所述反射层设置。

8、所述的具有匀光效果的背光结构，其中，所述反光部为等腰梯形，两所述反光斜边分别为所述反光部的两等腰斜边；所述反光部上长度较短的一侧底边背离所述光源件设置。

9、所述的具有匀光效果的背光结构，其中，所述胶合件的两端分别设置有定位部，两所述定位部分别贴合设置在所述基框内对应所述光源件一侧的折角部位处。

10、所述的具有匀光效果的背光结构，其中，所述胶合件上对应若干所述光源件的一侧设置有让位部，所述让位部内凹设置，所述让位部用于避让若干所述光源件。

11、所述的具有匀光效果的背光结构，其中，若干所述反光部、两所述定位部一体成型设置在所述胶合件上。

12、所述的具有匀光效果的背光结构，其中，所述基框包括围合设置的围板，所述光源件设置在一侧的所述围板上，所述导光板上除对应所述光源件的侧边外的其余侧边均与所述围板抵接。

13、所述的具有匀光效果的背光结构，其中，所述具有匀光效果的背光结构包括：

14、膜材组件，所述膜材组件贴合设置在所述导光板的一侧，且与所述导光板上设置的若干凸台卡合连接。

15、所述的具有匀光效果的背光结构，其中，所述膜材组件包括下扩散膜、下增光膜和上增光膜；

16、或，所述膜材组件包括下扩散膜、下增光膜、上增光膜和上扩散膜。

17、一种显示装置，其中，所述显示装置包括上述的具有匀光效果的背光结构。

18、本实用新型的有益效果在于：本实用新型通过在胶合件上对应相邻光源件的位置分别设置若干反光部，以及位于反光部两侧的反光斜面，在相邻两光源件发光时，光线交叉产生的暗区部位由反光部和反光斜边形成漫反射再向前方射出，可减轻亮暗不均现象的同时增加导光板的粘贴面积，兼顾可视区域背光显示效果和导光板固定效果，提高产品质量。

1.一种具有匀光效果的背光结构，其特征在于，所述具有匀光效果的背光结构包括：

2.根据权利要求1所述的具有匀光效果的背光结构，其特征在于，所述基框的底板上贴合设置有反射层，所述胶合件贴合设置在所述反射层上，所述导光板覆盖所述胶合件和所述反射层设置。

3.根据权利要求1所述的具有匀光效果的背光结构，其特征在于，所述反光部为等腰梯形，两所述反光斜边分别为所述反光部的两等腰斜边；所述反光部上长度较短的一侧底边背离所述光源件设置。

4.根据权利要求1所述的具有匀光效果的背光结构，其特征在于，所述胶合件的两端分别设置有定位部，两所述定位部分别贴合设置在所述基框内对应所述光源件一侧的折角部位处。

5.根据权利要求4所述的具有匀光效果的背光结构，其特征在于，所述胶合件上对应若干所述光源件的一侧设置有让位部，所述让位部内凹设置，所述让位部用于避让若干所述光源件。

6.根据权利要求4所述的具有匀光效果的背光结构，其特征在于，若干所述反光部、两所述定位部一体成型设置在所述胶合件上。

7.根据权利要求1所述的具有匀光效果的背光结构，其特征在于，所述基框包括围合设置的围板，所述光源件设置在一侧的所述围板上，所述导光板上除对应所述光源件的侧边外的其余侧边均与所述围板抵接。

8.根据权利要求1所述的具有匀光效果的背光结构，其特征在于，所述具有匀光效果的背光结构包括：

9.根据权利要求8所述的具有匀光效果的背光结构，其特征在于，所述膜材组件包括下扩散膜、下增光膜和上增光膜；

10.一种显示装置，其特征在于，所述显示装置包括上述权利要求1-9中任意一项所述的具有匀光效果的背光结构。
