一种可拆卸式盾尾刷的制作方法
本技术涉及盾尾刷,具体为一种可拆卸式盾尾刷。
背景技术:
1、盾尾刷是盾构机五大密封装置之一,主要用于阻断盾构机与管片外侧的连通,防止地下水、泥沙等从盾构机钢壳与已拼装管片之间的环形间隙涌入隧道内部,它通常由多道钢丝刷状的密封刷组成,密封刷之间形成密闭腔室,通过压注特种盾尾油脂形成致密的柔性密封屏障,盾尾刷的核心功能是形成生命安全环,通过多道密封设计和油脂填充,有效阻断外部水、浆液进入盾体,保障隧道内作业环境干燥安全,即使在深水高压或管片错台等苛刻工况下,仍能实现动态密封。
2、现有技术中的盾尾刷主要由各钢丝刷以及钢板和底板结构组成,在使用时,并将其焊接于盾构机掘进时,盾尾刷与管片接触,油脂填充钢丝间隙,形成弹性密封屏障,适应管片拼装和纠偏产生的位移,且可在铰接油缸调整盾尾姿态时,多道密封刷和油脂层可动态适应角度变化,确保密封效果。
3、上述现有技术中有明显的有益效果,但仍存在不足:
4、上述盾尾刷在使用时,由于盾尾刷需要频繁且长时期的与管片接触,而盾尾刷在接触过程中受到压力也会一直处于变形状态,这就会导致盾尾刷的钢丝刷以及保护板和压紧板部分均会存在不可逆的变形和磨损,因此在达到使用公里数后则需要及时进行更换,而在更换时,由于盾尾刷的底板是通过焊接方式与盾构机固定,这就使得拆卸方式较为困难,且替换盾尾刷后,新的盾尾刷仍然需要再次焊接,效率低且材料损耗量大,为此提出了一种可拆卸式盾尾刷。
技术实现思路
1、针对现有技术的不足,本实用新型提供一种可拆卸式盾尾刷,通过底板以及安装套组成基座,可通过安装套内置的安装槽与毛刷座快速拆解和组装,从而无需将焊接的底板拆除即可完成新一组压紧板和保护板以及钢丝刷组的替换,提升维护效率以及降低材料损耗量。

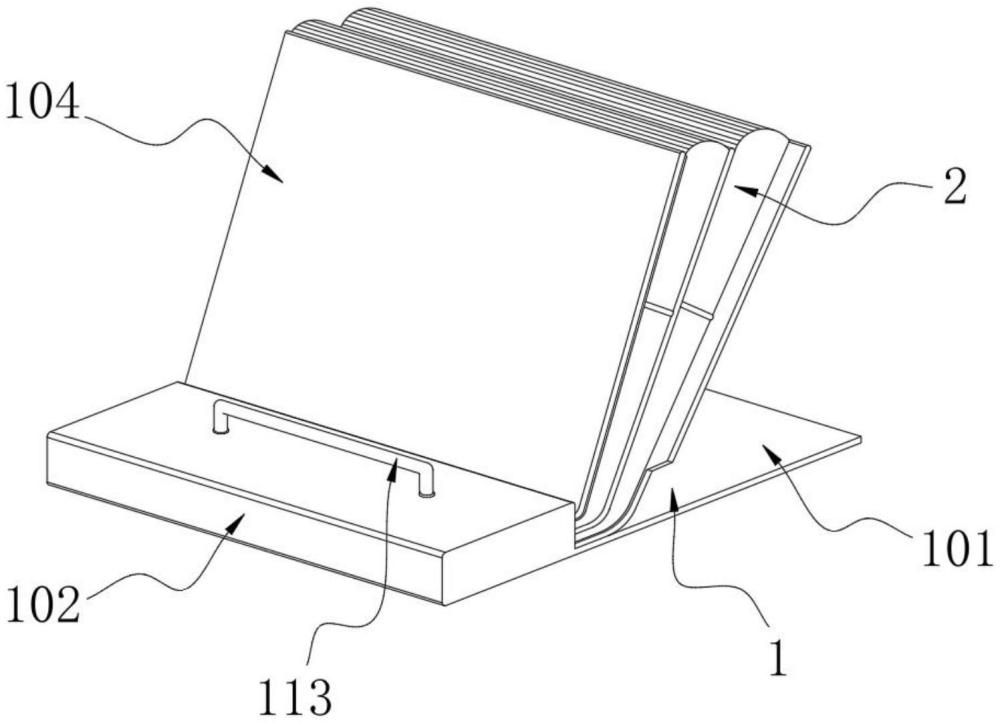

2、为实现上述目的,本实用新型提供如下技术方案:一种可拆卸式盾尾刷,包括主体,所述主体的顶面销定有钢丝刷组,所述主体包括底板,且底板的一端固定有安装套,所述安装套的内部开设有安装槽,所述安装槽的内壁卡合有毛刷座,且毛刷座的底面两侧开设有限位槽,所述毛刷座的顶面两侧分布有导齿槽,所述毛刷座的端头上下分别固定有压紧板和保护板,且安装槽的顶面两侧开设有伸缩槽,所述伸缩槽的内壁贴合有定位板,且定位板的底面固定有倒齿架,所述定位板的顶面两侧嵌入有弹簧,且定位板的顶面中心固定有拉杆。
3、优选地,所述拉杆的两端底部对称固定有定位板,且定位板通过弹簧与伸缩槽构成弹性伸缩结构。
4、优选地,所述倒齿架沿着定位板底面两侧依次排布,且倒齿架外形尺寸与毛刷座顶面两侧的导齿槽内壁外形尺寸相匹配。
5、优选地,所述毛刷座通过限位槽与安装槽滑动卡合,且倒齿架与毛刷座顶面导齿槽弹性扣合。
6、优选地,所述拉杆通过定位板和弹簧与安装套构成弹性伸缩结构。
7、优选地,所述钢丝刷组包括钢丝刷,且钢丝刷的外壁套入有捆带,且钢丝刷的中心嵌入有中心板,所述钢丝刷的底端固定有内包皮,且内包皮的两侧开设有销子,所述内包皮的四周外壁贴合有毛刷座。
8、优选地,所述内包皮通过两侧销子与毛刷座销定固定,且钢丝刷和中心板底端与内包皮固定连接。
9、与现有技术对比,本实用新型具备以下有益效果:
10、1、本实用新型通过底板以及安装套组成基座,可通过安装套内置的安装槽与毛刷座快速拆解和组装,其毛刷座配合限位槽和导齿槽可与安装槽内的倒齿架对应弹性扣合,还可配合拉杆拉起,实现两侧定位板的同步拉起,即可解除倒齿架的锁定,拆离和安装过程便利,从而无需将焊接的底板拆除即可完成新一组压紧板和保护板以及钢丝刷组的替换,提升维护效率以及降低材料损耗量。
11、2、此盾尾刷的钢丝刷通过捆带固定保持结构稳定,而在中心嵌入的中心板则在此基础上提升中心结构强度,配合端末的内包皮以及销子固定方式,方便拆除的同时也可替换安装,可根据压紧板和保护板的使用受损程度来选择是否只单独更换钢丝刷部分,可节省材料消耗。
12、本实用新型的其它特征和优点将在随后的说明书中阐述,并且,部分地从说明书中变得显而易见,或者通过实施本实用新型而了解。本实用新型的目的和其他优点可通过在说明书、权利要求书以及附图中所指出的结构来实现和获得。
1.一种可拆卸式盾尾刷,包括主体(1),其特征在于,所述主体(1)的顶面销定有钢丝刷组(2),所述主体(1)包括底板(101),且底板(101)的一端固定有安装套(102),所述安装套(102)的内部开设有安装槽(103),所述安装槽(103)的内壁卡合有毛刷座(104),且毛刷座(104)的底面两侧开设有限位槽(105),所述毛刷座(104)的顶面两侧分布有导齿槽(106),所述毛刷座(104)的端头上下分别固定有压紧板(107)和保护板(108),且安装槽(103)的顶面两侧开设有伸缩槽(109),所述伸缩槽(109)的内壁贴合有定位板(110),且定位板(110)的底面固定有倒齿架(111),所述定位板(110)的顶面两侧嵌入有弹簧(112),且定位板(110)的顶面中心固定有拉杆(113)。
2.根据权利要求1所述的一种可拆卸式盾尾刷,其特征在于,所述拉杆(113)的两端底部对称固定有定位板(110),且定位板(110)通过弹簧(112)与伸缩槽(109)构成弹性伸缩结构。
3.根据权利要求1所述的一种可拆卸式盾尾刷,其特征在于,所述倒齿架(111)沿着定位板(110)底面两侧依次排布,且倒齿架(111)外形尺寸与毛刷座(104)顶面两侧的导齿槽(106)内壁外形尺寸相匹配。
4.根据权利要求1所述的一种可拆卸式盾尾刷,其特征在于,所述毛刷座(104)通过限位槽(105)与安装槽(103)滑动卡合,且倒齿架(111)与毛刷座(104)顶面导齿槽(106)弹性扣合。
5.根据权利要求1所述的一种可拆卸式盾尾刷,其特征在于,所述拉杆(113)通过定位板(110)和弹簧(112)与安装套(102)构成弹性伸缩结构。
6.根据权利要求1所述的一种可拆卸式盾尾刷,其特征在于,所述钢丝刷组(2)包括钢丝刷(201),且钢丝刷(201)的外壁套入有捆带(202),且钢丝刷(201)的中心嵌入有中心板(203),所述钢丝刷(201)的底端固定有内包皮(204),且内包皮(204)的两侧开设有销子(205),所述内包皮(204)的四周外壁贴合有毛刷座(104)。
7.根据权利要求6所述的一种可拆卸式盾尾刷,其特征在于,所述内包皮(204)通过两侧销子(205)与毛刷座(104)销定固定,且钢丝刷(201)和中心板(203)底端与内包皮(204)固定连接。
